Příloha –obsazení konektoru

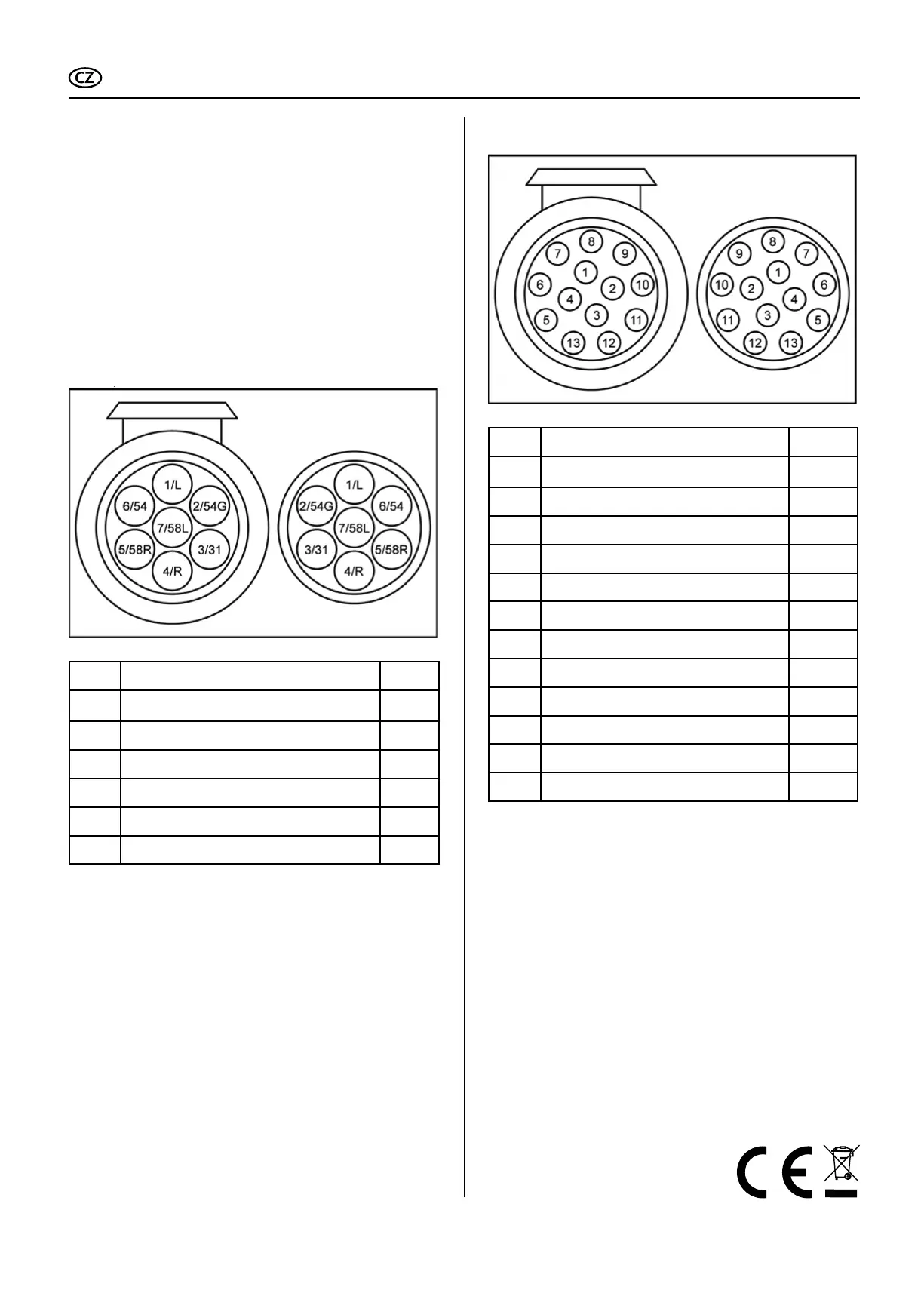

Obsazení konektoru
Nosič jízdních kol je vybavený osvětlovacím zařízením.
Zařízení se připojuje do zásuvky spojky přívěsu pomocí 13-pólového
konektoru. Pokud má vaše vozidlo místo13- pólové přípojky k
dispozici pouze 7-pólovou přípojku, jsou zde uvedeny příslušné
příklady osazení. Tyto informace jsou určeny pouze k přestavení
prostřednictvím specializované rmy. Přestavení prostřednictvím
nevyškolené osoby je zakázáno.
7 pin
13 pin
1/L Směrovka vlevo
žlutá
2/54G Koncové mlhové světlo
modrá
3/31 Uzemnění
bílá
4/R Směrovka vpravo
zelená
5/58R Koncové světlo vpravo
hnědá
6/54 Brzdová světla
červená
7/58L Koncové světlo vlevo
černá
1 Směrovka vlevo
žlutá
2 Koncové mlhové světlo
modrá
3 Uzemnění
bílá
4 Směrovka vpravo
zelená
5 Koncové světlo vpravo
hnědá
6 Brzdová světla
červená
7 Koncové světlo vlevo
černá
8 Zpětné světlo
šedá
9 Neobsazené
10 Neobsazené
11 Neobsazené
12 Uzemnění
13 Neobsazené
