Volume des livraisons / Données techniques / Conditions d‘accouplement
Conditions d‘accouplement
AVERTISSEMENT !
Dommages aux personnes par rupture
possible de l‘accouplement de remorque.
Ne montez jamais le porte-vélos sur un raccord en
aluminium, autres métaux légers ou plastique.

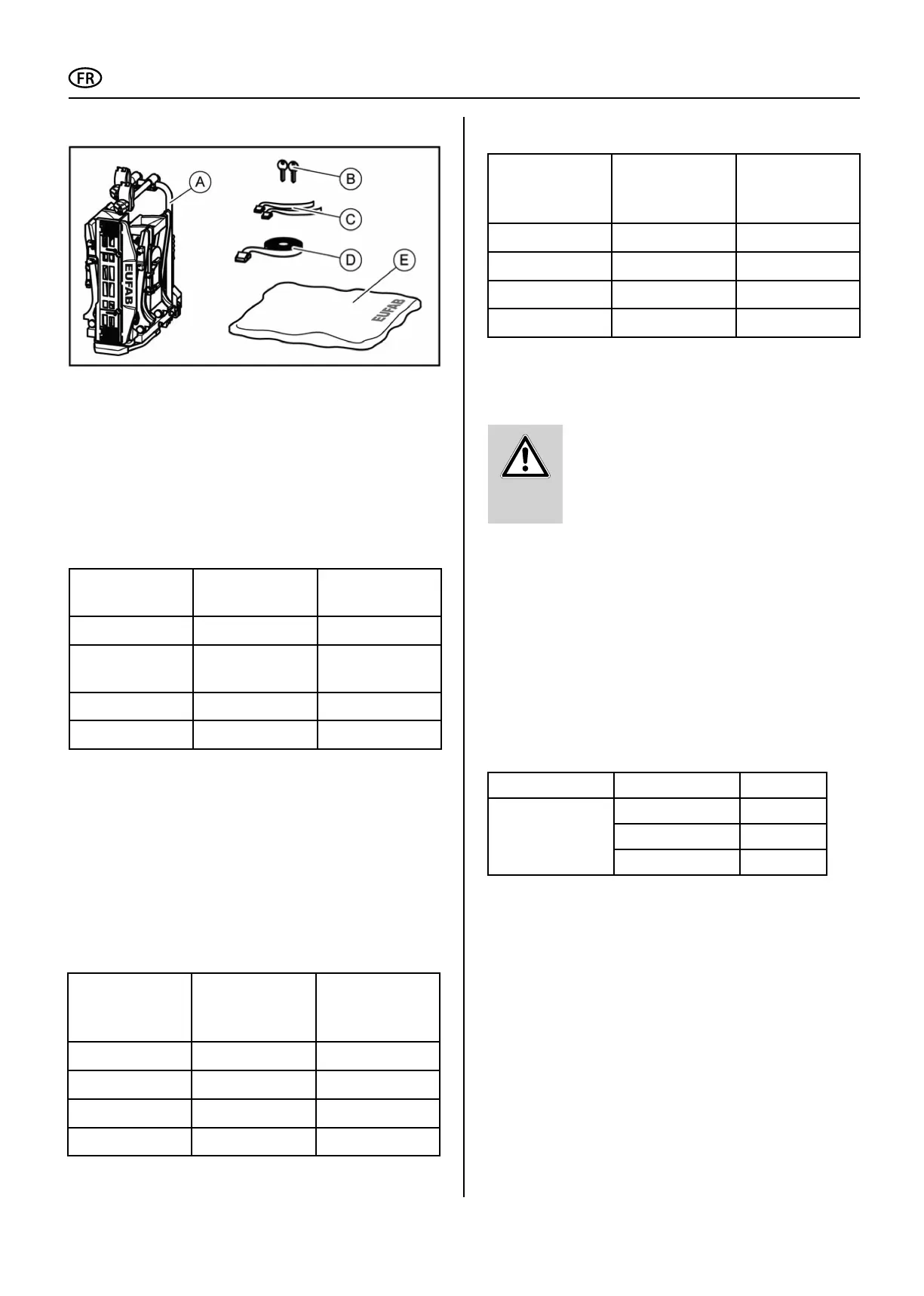

A = Porte-vélo
B = 2 clés
C = 2 courroies de sécurité pour les roues avant, PREMIUM 2
(3 courroies de sécurité pour les roues avant, PREMIUM 3)
D = 1 courroie de sécurité pour le cadre
E = sac de stockage
La charge utile maximale du porte vélo ainsi que la charge d‘appui
admissible de l‘accouplement de remorque ne doivent pas être
dépassées.
Le poids total admissible ainsi que le poids par essieu admissible du
véhicule ne doit pas être dépassé par le porte vélo et la charge.
Données techniques
PREMIUM 2
PREMIUM 2 PLUS
PREMIUM 3
Réf. 11521/11523 11522
Matériau : Acier
Aluminum
Acier
Aluminum
Poids net : 17 kg 21 kg
Charge utile max. : 60 kg 60 kg
Exemples pour
PREMIUM 2 / PREMIUM 2 PLUS
Charge utile max.
attelage de
remorque
Poids propre du
porte-vélo
Charge utile max.
du
porte-vélo
50 kg 17 kg 33 kg
60 kg 17 kg 43 kg
75 kg 17 kg 58 kg
90 kg 17 kg max. 60 kg !
Exemples pour PREMIUM 3
Charge utile max.
attelage de
remorque
Poids propre du
porte-vélo
Charge utile max.
du
porte-vélo
50 kg 21 kg 29 kg
60 kg 21 kg 39 kg
75 kg 21 kg 54 kg
90 kg 21 kg max. 60 kg !
L‘attelage de remorque doit être homologué.
4
La boule et la barre d‘attelage doivent être forgées en une pièce.
4
Ne montez le porte-vélos que sur un raccord en acier St52-3, en
fonte grise GGG52 ou de qualité encore plus solide.
4
La valeur D de la boule d‘attelage doit être d‘au moins 7,6 kN.
4
Ils sont fabriqués par Westfalia pour les véhicules suivants :
4
Barre d’attelage non adaptée en GGG40.
4
Volume de la livraison
Fabricant Symbole de contrôle Adapté pour
Westfalia
F 4192 Audi A4
F 3830 Audi A6
F 4112 Audi A8
Respectez les indications du fabricant de couplage qui gurent sur
votre plaque signalétique. En cas de doute, demandez au fabricant
de votre attelage de remorque si elle est adaptée.
