Ámbito de suministro / Datos técnicos / Condiciones de acoplamiento

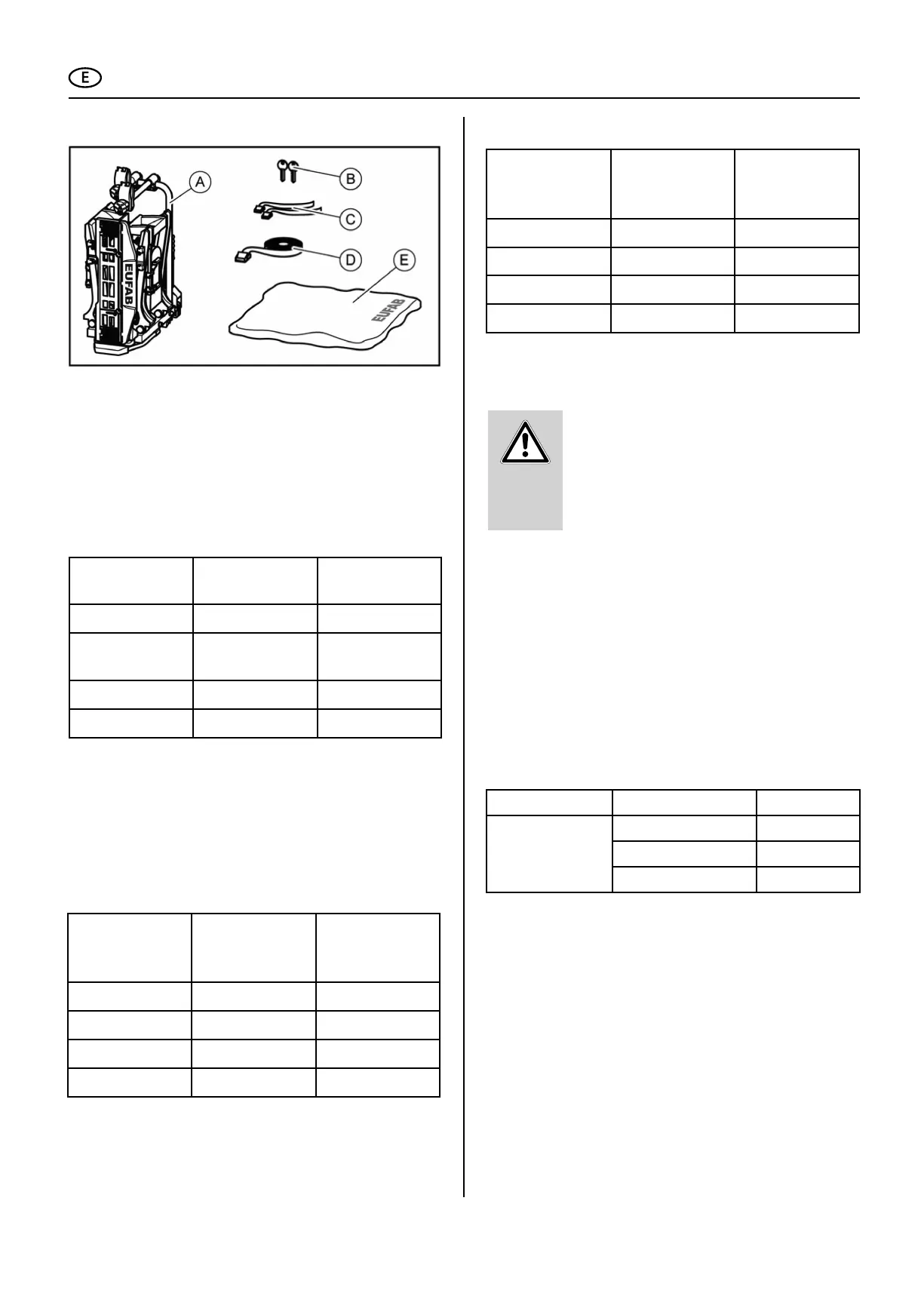

Ámbito de suministro
Condiciones de acoplamiento
¡ADVERTENCIA!
Son posibles daños personales a causa de la ruptura
del enganche para remolque.
No monte el dispositivo portante nunca en un
enganche de aluminio, de otros metales ligeros o
de plástico.
A = Portabicicletas
B = 2 Llaves
C = 2 cinchas de seguridad para ruedas delanteras, PREMIUM 2
(3 cinchas de seguridad para ruedas delanteras, PREMIUM 3)
D = 1 cincha de seguridad para el cuadro de la bicicleta
E = Bolsa de conservación
No se debe sobrepasar la carga útil máx. del portabicicletas, ni
tampoco la carga de apoyo permitida del enganche para remolque.
No se debe sobrepasar el peso máximo permitido, ni tampoco la
carga de eje máxima permitida del vehículo a causa del portabicicle-
tas y de la carga
Datos técnicos
PREMIUM 2
PREMIUM 2 PLUS
PREMIUM 3
N. º de art. 11521/11523 11522
Material: Acero
Aluminio
Acero
Aluminio
Peso propio: 17 kg 21 kg
Carga útil, máx.: 60 kg 60 kg
Ejemplos para PREMIUM 2 / PREMIUM 2 PLUS
Carga de apoyo
máx. del enganche
para remolque
Peso propio
portabicicletas
Carga útil, máx.
en el portabicicletas
50 kg 17 kg 33 kg
60 kg 17 kg 43 kg
75 kg 17 kg 58 kg
90 kg 17 kg máx. 60 kg !
Ejemplos para PREMIUM 3
Carga de apoyo
máx. del enganche
para remolque
Peso propio
portabicicletas
Carga útil, máx.
en el portabicicletas
50 kg 21 kg 29 kg
60 kg 21 kg 39 kg
75 kg 21 kg 54 kg
90 kg 21 kg máx. 60 kg !
El enganche del remolque tiene que contar con la homologación
de tipo de construcción.
4
La bola y la barra de la bola tienen que haberse forjado en una
sola pieza.
4
Monte el portabicicletas solo en un enganche de acero St52-3,
fundición gris GGG52 o de mayor calidad.
4
El valor D del enganche tiene que ser de al menos 7,6 kN
4
Estos son producidos, por ejemplo, por Westfalia para los
siguientes vehículos:
4
Barras de bolas inadecuadas fabricadas en GGG40.
4
Tenga en cuenta las indicaciones del fabricante del acoplamiento en
su placa de características. En caso de duda, pregunte directamente
al fabricante del gancho del remolque si es adecuado.
Fabricante Símbolo de veri cación Apto para
Westfalia
F 4192 Audi A4
F 3830 Audi A6
F 4112 Audi A8
