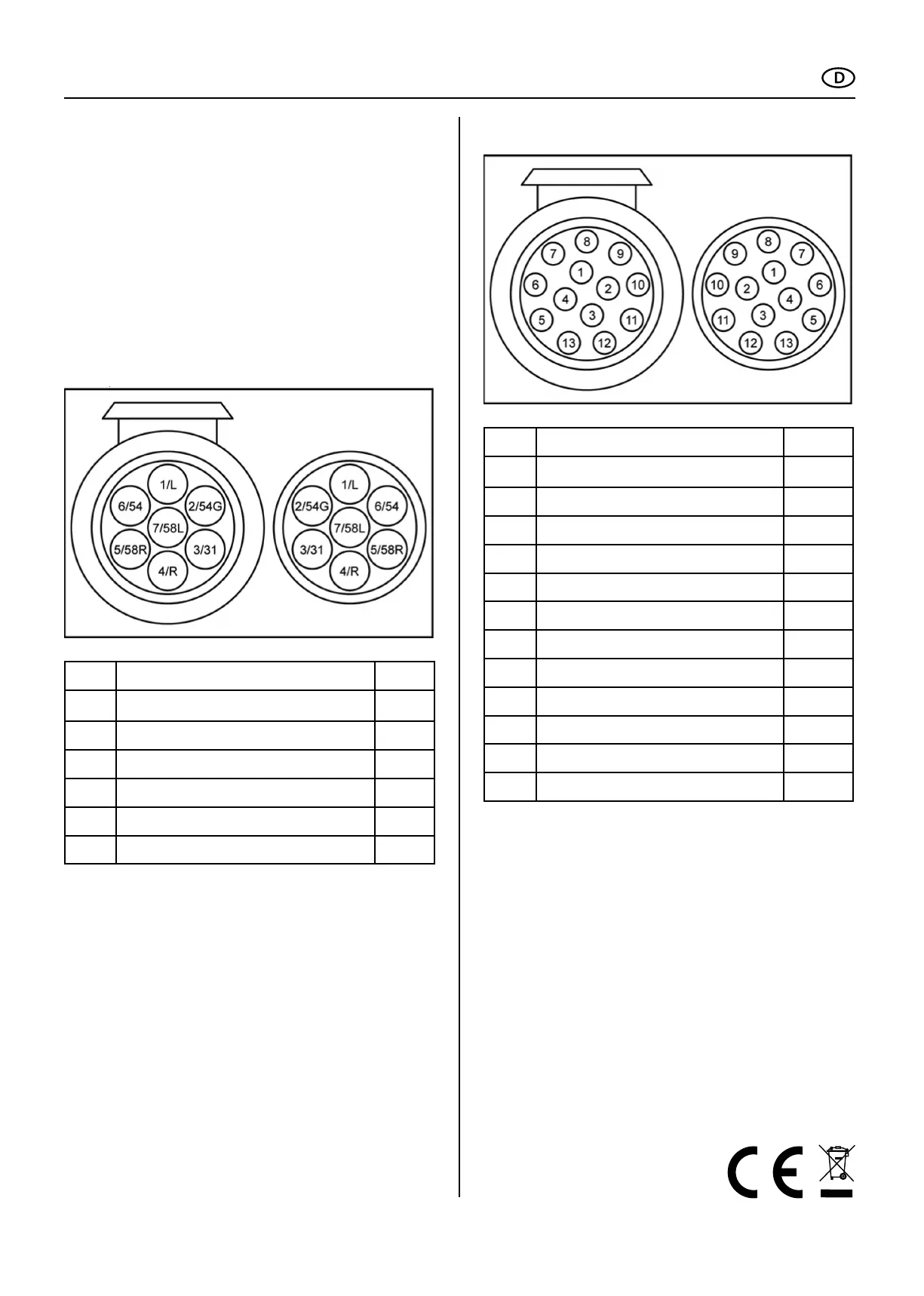

Steckerbelegung
Steckerbelegung
Der Fahrradträger ist mit einer Beleuchtungsanlage ausgestat-
tet. Diese wird mit einem 13 poligen Stecker an der Steckdose der
Anhängerkupplung angeschlossen.
Sollte Ihr Fahrzeug statt über einen 13 poligen nur über einen
7 poligen Anschluss verfügen sind hier die entsprechenden
Belegungen aufgeführt. Diese Information ist nur für die
Umrüstung bei einem Fachbetrieb bestimmt.
Eine Umrüstung durch nicht geschulte Personen ist nicht zulässig.
7 Pin
13 Pin
1/L Blinker links
gelb
2/54G Nebelschlussleuchte
blau
3/31 Masse
weiß
4/R Blinker rechts
grün
5/58R Schlussleuchte rechts
braun
6/54 Bremsleuchten
rot
7/58L Schlussleuchte links
schwarz
1 Blinker links
gelb
2 Nebelschlussleuchte
blau
3 Masse
weiß
4 Blinker rechts
grün
5 Schlussleuchte rechts
braun
6 Bremsleuchten
rot
7 Schlussleuchte links
schwarz
8 Rückfahrleuchte
grau
9 Nicht belegt
10 Nicht belegt
11 Nicht belegt
12 Masse
13 Nicht belegt
