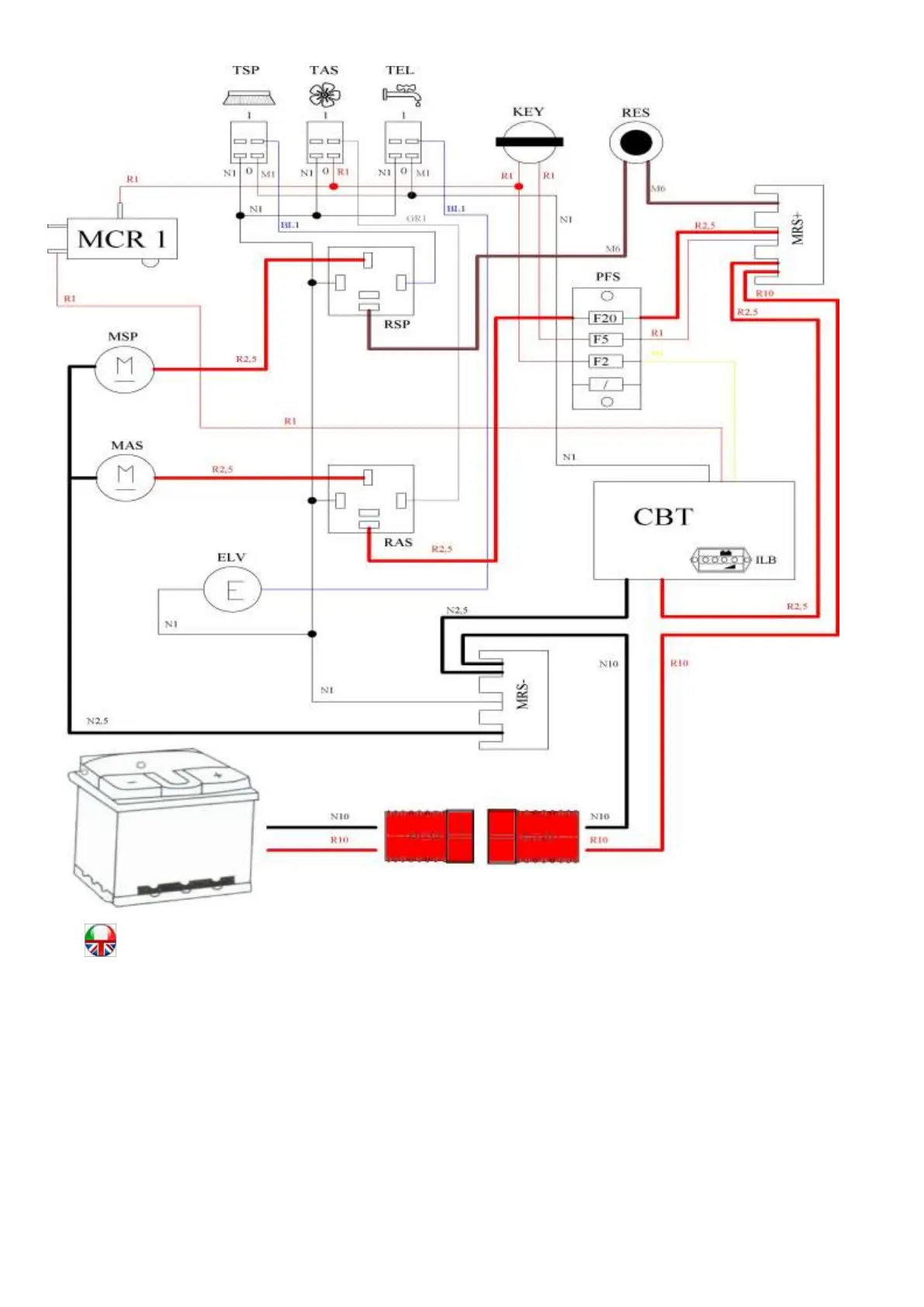

IMPIANTO ELETTRICO E 46 B - E 46 B electrical plant
Descrizioni
Descriptions
MRS
+ / -
Morsetto Elettrico
Electric Clamp
ILB
Segnalatore Batterie
Battery Level Indicator
MCR1
Microinterruttore Sicurezza
Safety Micro Switch
N 2,5
Cavo Elett. Nero Ø 2,5 mm²
Black electric cable Ø 2,5 mm²
PFS
Porta Fusibili
Fuse Container
MAS
Motore Aspirazione
Suction Motor
N 1
Cavo Elett. Nero Ø 1 mm²
Black electric cable Ø 1 mm²
R 2,5
Cavo Elett. Rosso Ø 2,5 mm²
Red electric cable Ø 2,5 mm²
TSP
Tasto Motore Spazzole
Brush motor switch
MSP
Motore Spazzole
Brush Motor
Bl 1
Cavo Elett. Blu Ø 1 mm²
Blue electric cable Ø 1 mm²
R 6
Cavo Elett. Rosso Ø 6 mm²
Red electric cable Ø 6 mm²
TAS
Tasto Motore Aspiraz.
RAS
Relè Motore Aspiraz.
R 1
Cavo Elett. Rosso Ø 1 mm²
M6
Cavo Elett. Marrone Ø 6mm²
TEL
Tasto Elettrovalvola
RSP
Relè Motore Spazzole
G 1
Cavo Elett. Giallo Ø 1mm²
N 10
Cavo Elett. Nero Ø 10 mm²
RES
Tasto RESET 40 A
RESET Switch 40 A
ELV
Elettrovalvola
Solenoid Valve
M 1
Cavo Elett. Marrone Ø 1mm²
Brown electric cable Ø 1 mm²
R 10
Cavo Elett. Rosso Ø 10 mm²
Red electric cable Ø 10 mm²
KEY
Interruttore a chiave
Key Switch
CBT
Caricabatterie
Battery Charger
GR 1
Cavo Elett. Grigio Ø 1mm²
Grey electric cable Ø 1 mm²
