Eurocave Compact V-059V3 - Page 32

8
SP
9
SP

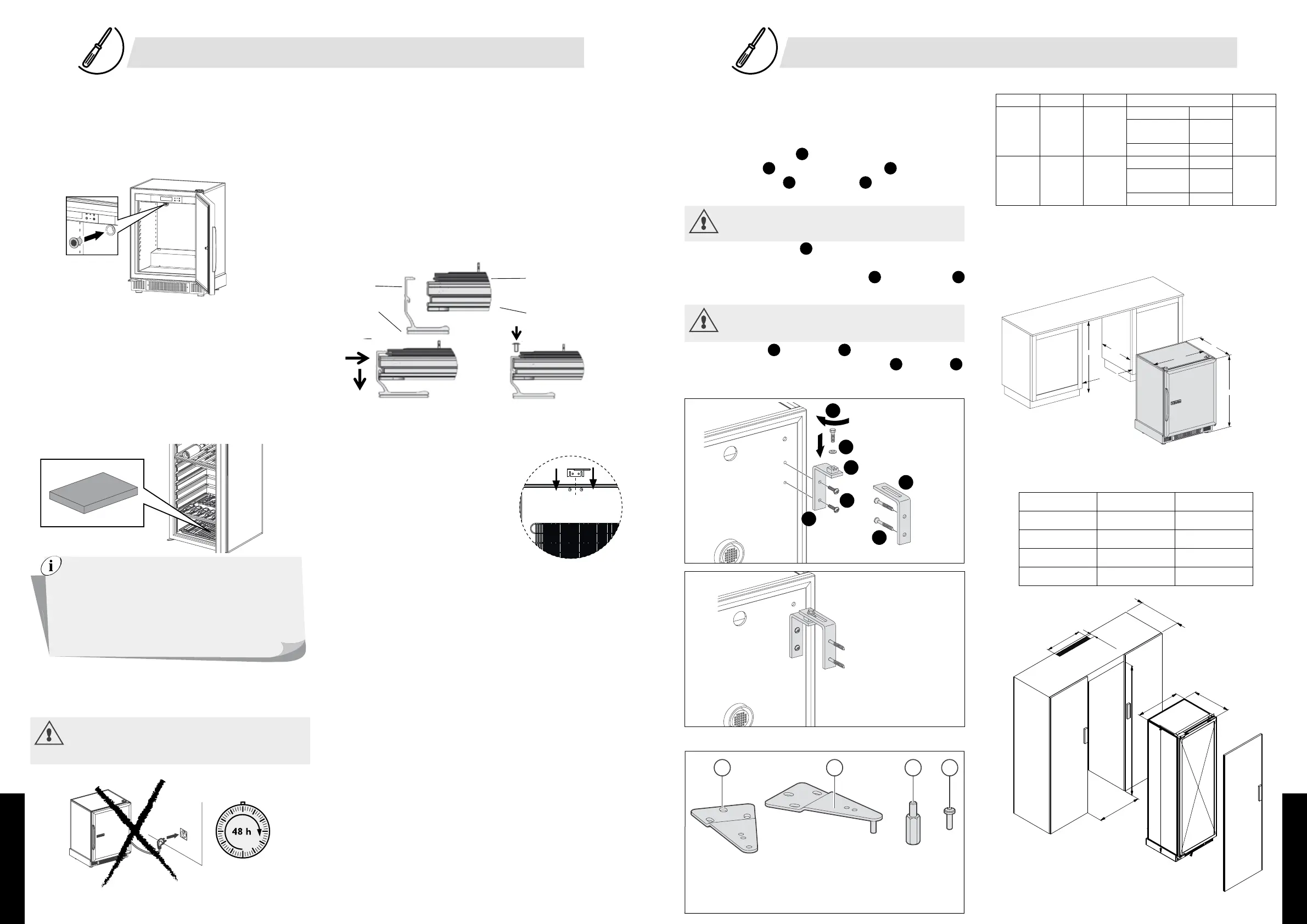

Dimensiones a respetar para una puerta maciza, acristalada o full glass:
A maxi A mini B C mini
059 834 818 Puerta maciza 555 823
Puerta
acristalada
555
Full glass 555
259 1794 1778 Puerta maciza 572 1783
Puerta
acristalada
595
Full glass 595
259 : El mueble en el que se empotre el armario deberá tener
obligatoriamente una apertura en la parte superior y en la trasera, como
mínimo de 540 mm de largo y 50 mm de ancho (véase esquema puerta
técnica)
4/ INSTALACIÓN DEL ARMARIO PARA VINOS 4/ INSTALACIÓN DEL ARMARIO PARA VINOS
1. Empotramiento
Dimensiones a respetar para una puerta técnica:
059
259
A maxi 852 1812
A mini 836 1796
B 555 595
C mini 841 1801
Fijación del tirador (Puerta Full Glass únicamente,
en los modelos S-059V3, V-059V3, S-259V3, V-259V3).
• Desatornille los tres tornillos situados en el perfil de la puerta con la
ayuda de la llave que encontrará en la caja del tirador.
• Coloque el tirador en la ranura del marco de la puerta prevista para ello
(figura 2).
• Encaje completamente el tirador en la ranura realizando un movimiento
hacia adelante (figura 2).
• Vuelva a atornillar los tres tornillos (figura 3).
• Asegúrese de que no pellizca la junta en el momento de atornillar los
tornillos.
Nota: el tirador se puede ajustar gracias a los orificios oblongos.
Instale el tope que encontrará en la bolsa de accesorios en la parte trasera del
armario (los modelos S-259V3, V-259V3 / ver esquema).
• Eso le permitirá mantener un espacio de 7 cm entre la pared y la parte
trasera del armario. Gracias a este espacio
se optimiza el consumo eléctrico del
armario.
• Disponga los 2 tapones en los 2 agujeros
de la parte superior del armario
• No hunda completamente los tapones
para que pueda instalarse el topo trasero
• Deslice el topo trasero entre los botones
y la pared del armario y después apriete
totalmente los 2 tapones.
Instalación de dos armarios contiguos
Atención: en caso de dos armarios instalados uno junto al otro en
condiciones extremas (temperatura >30 °C - Humedad relativa >70 %),
para evitar la condensación de aire estancado entre las paredes, deje un
espacio mínimo de 5 cm entre los dos armarios o rellene el espacio con
una lámina de espuma para eliminar el vacío.
Precauciones
• No coloque el armario en una zona con riesgo de inundación.
• No exponga el armario a una fuente de calor o bajo la radiación directa
del sol.
• Evite las salpicaduras de agua en toda la parte trasera del aparato.
• Libere el cable de alimentación eléctrico para que sea accesible y para
que no entre en contacto con ningún elemento del equipo.
• Instale el filtro de carbón, que encontrará en la bolcita "accesorios" de
su armario, introduciéndolo por el interior de la misma, en el orificio de
ventilación situado en la parte superior izquierda (ver esquema inferior).
• Solo para los modelo de 1 temperatura
- si unos días después de la puesta en marcha del armario para vinos
observa una tasa de humedad baja (<55%), le recomendamos que utilice
el casete de humedad que se entrega con el aparato en la bolsa y que lo
coloque en la parte inferior del armario, debajo de la rejilla, en el
recipiente previsto (ver esquema más abajo). Cuando lo utilice por
primera vez, deberá sumergir el casete totalmente en el agua del grifo
durante algunos minutos para que se impregne bien y después escurrirlo
bien. Según las condiciones exteriores, puede ser necesario añadir un
vaso de 10 cl de agua en un intervalo de varios meses.
• Regular las 4 patas del armario (apretando o aflojando) a fin de poner la
bodega a nivel (se recomienda la utilización de un nivel de burbuja).
• No obstruir nunca la rejilla de ventilación frontal.
Cuidado: cualquier sustitución de los LED en el panel de
control deber ser efectuada únicamente por un electricista
cualificado.
Fig.1
Fig.2
Fig.3
Poignée
Joint
Côté face
avant
Cadre de
porte
Fig.1
Fig.2
Fig.3
Figure 1
Figure 2
Figure 3
Vue du dessus
Si tiene que dejar el armario para vinos cerrado durante largos
períodos (>3 meses) en un ambiente con una temperatura próxima
a la temperatura de ajuste del armario (con una diferencia de <5
°C), podría crearse un entorno propicio al desarrollo de humedad
y que las etiquetas de las botellas se despegaran. En efecto, la falta
de deshumidificación y renovación del aire pueden generar mucha
humedad en el armario. Se recomienda vigilar el armario con
regularidad y limpiarlo una vez al año.
x6
A B C D
A Bisagra sin eje
B Bisagra de empotramiento
C Realce (modelo 059 únicamente)
D Tornillo torx 25
600 min.
560 min.
C
594
B
A
G
F
C
A
B
E
D
50 mini
1801 mini
594
600
595 mini
1796 mini
A
C
B
540 mini
Fijación mural de la bodega
En los modelos grandes, si el armario no está empotrado, debe fijarse
siempre a la pared porque puede caerse. En la bolsa que se suministra con
el aparato están todas las piezas necesarias para esta operación. Para el
montaje (ver esquema de al lado):
1 Desatornille los tornillos
A
.
2 Fijar la escuadra
B
al armario con los tornillos
A
.
3 Fijar con clipla tuerca
C
a esta escuadra
B
(elegir preferentemente
el orificio más cercano al armario).
Atención: asegurarse de que la pieza está bien sujetada con
clip tirando manualmente.El clip no debe salir.
4 Colocar la escuadra mural
D
en la tuerca para determinar la posición
de los orificios de perforación de los tornillos de fijación mural.
5 Hacer los orificios y fijar la escuadra mural
D
con los tornillos
E
apropiados.
Atención: prever una fijación mural suficiente para un
esfuerzo de tracción igual a 100 kg.
6 Apretar el tornillo
G
con la arandela
F
hasta que esté completamente
apretado y haya contacto entre la escuadra mural
D
y la tuerca.
C
Solo el apriete completo del tornillo garantiza una correcta fijación del
conjunto. Repetir la operación desde el otro lado del armario.
