Eurocave Compact V-059V3 - Page 41

8
NL
9
NL

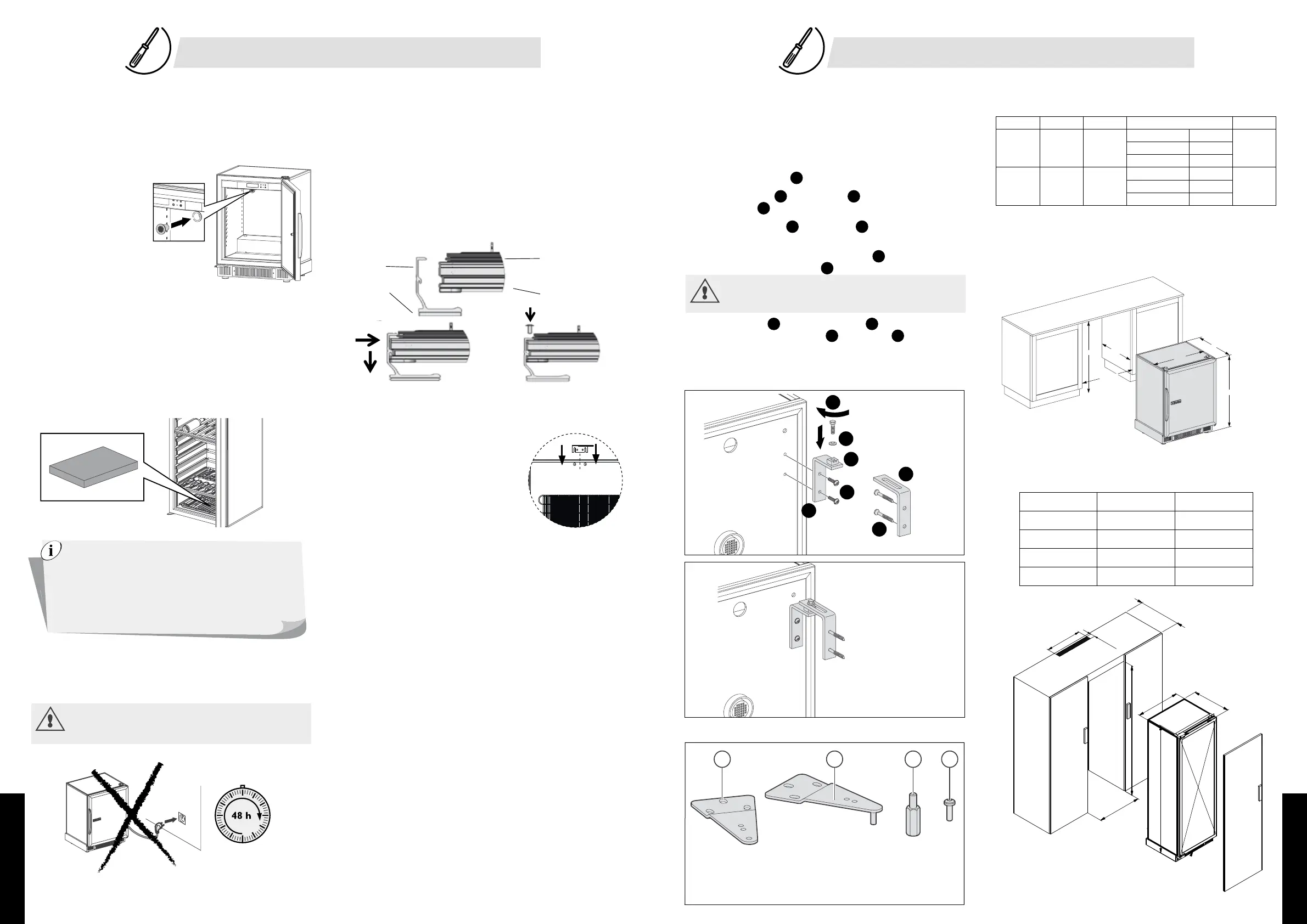

4/ INSTALLATIE VAN UW WIJNKAST 4/ INSTALLATIE VAN UW WIJNKAST
Afmetingen die in acht moeten worden genomen voor een dichte, glazen
of Full Glass deur:
A maxi A mini B C mini
059 834 818 Dichte deur 555 823
Glazen deur 555
Full glass 555
259 1794 1778 Dichte deur 572 1783
Glazen deur 595
Full glass 595
1. Inbouw
259 : Het meubel waarin de wijnkast wordt ingebouwd moet aan de
bovenkant aan de achterzijde over een opening beschikken van minimaal
540 mm lang en 50 mm breed (zie schematische weergave technisch deur)
Afmetingen die in acht moeten worden genomen voor een
technische deur:
059
259
A maxi 852 1812
A mini 836 1796
B 555 595
C mini 841 1801
Bevestiging van de deurhendel (alleen Full Glass-
deur, op de modellen S-059V3, V-059V3, S-259V3, V-259V3).
• Draai de drie schroeven op het deurprofiel los met behulp van een
BTR-sleutel die u in het doosje met onderdelen van de deurhendel vindt.
• Plaats de deurhendel in de hiervoor bestemde groef van de deurlijst
(afbeelding 2).
• Schuif de deurhendel met een voorwaartse beweging volledig in de groef
(afbeelding 2).
• Draai de drie schroeven weer vast (afbeelding 3).
• Zorg ervoor dat u de afdichting niet doorprikt tijdens het vastschroeven.
Opmerking: De positie van de deurhendel kan worden aangepast dankzij
de langwerpige gaten.
Installeer de aanslag die wordt meegeleverd in het zakje met accessoires
aan de achterkant van de wijnkast (op de modellen S-259V3, V-259V3 / zie
schema).
Hiermee kunt u een ruimte van 7 cm open
houden tussen de muur en de achterkant van
de wijnkast. Deze ruimte zorgt voor een
optimaal energieverbruik van uw wijnkast.
• Plaats de 2 doppen in de 2 gaten boven in de
wijnkast
• Let erop dat u de doppen niet helemaal
doordrukt, zodat u de aanslag aan de
achterkant nog kunt installeren
• Schuif de aanslag aan de achterkant tussen de
doppen en de wand van de wijnkast en druk
vervolgens de 2 doppen door.
Installatie van twee wijnkasten naast elkaar
Let op: Als er twee wijnkasten naast elkaar worden geplaatst onder
extreme omstandigheden (temperatuur >30°C – relatieve vochtigheid
> 70%), moet er een minimale tussenruimte van 5 cm tussen de twee
wijnkasten worden gelaten of moet de ruimte worden opgevuld met
schuimplaat om condensatie van stagnerende lucht tussen de wanden te
voorkomen.
Voorzorgsmaatregelen
• Plaats de wijnkast niet in een ruimte die kan overstromen.
• Plaats de wijnkast niet in de buurt van een warmtebron en stel hem niet
bloot aan directe zonnestraling.
• Vermijd het spatten van water op het gehele achterste gedeelte van het
apparaat.
• Maak de stroomkabel vrij
zodat deze toegankelijk blijft
en niet in contact kan komen
met andere onderdelen van
het apparaat.
• Neem het koolfilter uit het
zakje met “accessoires” en
plaats het binnen in de
wijnkast, in de
ontluchtingsopening
bovenaan links (zie schema hiernaast).
• ls u bij de modellen met 1 temperatuur :
- na enkele dagen na ingebruikname van uw wijnkast een lage vochti-
gheidsgraad (<55%) constateert, adviseren wij de bij het apparaat
geleverde vochtigheidscassette te gebruiken en onder in de wijnkast,
onder het rooster, in de daarvoor bestemde bak te plaatsen (zie
onderstaande afbeelding). Tijdens het eerste gebruik, moet u de cassette
gedurende een paar minuten geheel onderdompelen in kraanwater
zodat deze goed doordrenkt is en hem vervolgens goed laten uitlekken.
Afhankelijk van de omgevingsomstandigheden kan het nodig zijn om
elke paar maanden 10 cl water toe te voegen.
• Stel de 4 voeten van de wijnkast af (losser of vaster draaien), zodat uw
wijnkast waterpas komt te staan (het gebruik van een luchtbelwaterpas
wordt aanbevolen).
• Blokkeer nooit het ventilatierooster aan de voorzijde.
Als u de wijnkast gedurende langere tijd (>3 maanden) gesloten
houdt in een omgeving waar de temperatuur dicht bij de ingestelde
temperatuur ligt (met een verschil van <5°C) kan er schimmelvorming
optreden waardoor de etiketten van uw flessen los kunnen laten.
Gebrek aan ontvochtiging en luchtverversing kunnen leiden tot een
hoge vochtigheidsgraad in de wijnkast. Regelmatige controle en een
jaarlijkse reiniging worden daarom sterk aanbevolen.
Let op: De LED’s op het bedieningspaneel mogen uitsluitend
worden vervangen door een bevoegd elektricien.
Fig.1
Fig.2
Fig.3
Deurhendel
Afdichting
Front
Deurkozijn
Fig.1
Fig.2
Fig.3
afbeelding 1
afbeelding 2
afbeelding 3
Bovenaanzicht
x6
A B C D
A Scharnier zonder as
B Inbouwscharnier
C Verhoging (alleen model 059)
D Torkschroeven 25
600 min.
560 min.
C
594
B
A
G
F
C
A
B
E
D
50 mini
1801 mini
594
600
595 mini
1796 mini
A
C
B
540 mini
Muurbevestiging van de wijnkast
Voor het grote model en indien uw wijnkast niet wordt ingebouwd, is het
noodzakelijk om deze aan de muur te bevestigen. Anders kan de wijnkast
omvallen.
De muurbevestiging (anti-tilt) dient u te bestellen bij uw EuroCave
dealer. Neem contact op voor meer informatie. Voor de montage (zie
onderstaande afbeeldingen):
1 Draai de schroeven los
A
.
2 Bevestig de beugel
B
met de moer
C
op de wijnkast met behulp
van de schroeven
A
.
3 Plaats de muurbeugel
D
op de moer
C
C om de positie van de
boorgaten van de muurschroeven te bepalen.
4 Boor de gaten en bevestig de muurbeugel
D
met behulp van de
daarvoor bestemde schroeven
E
.
Let op: zorg voor een muurbevestiging die bestand is tegen
een trekkracht van 100 kg.
5 Draai de schroef
G
met centreerringetje
F
jvolledig vast zodat er
contact is tussen de muurbeugel
D
en de moer
C
.
Alleen het volledig vastdraaien van de schroef garandeert een goede
bevestiging van het geheel. Herhaal deze handeling aan de andere kant van
de wijnkast.
