8
FR
9
FR

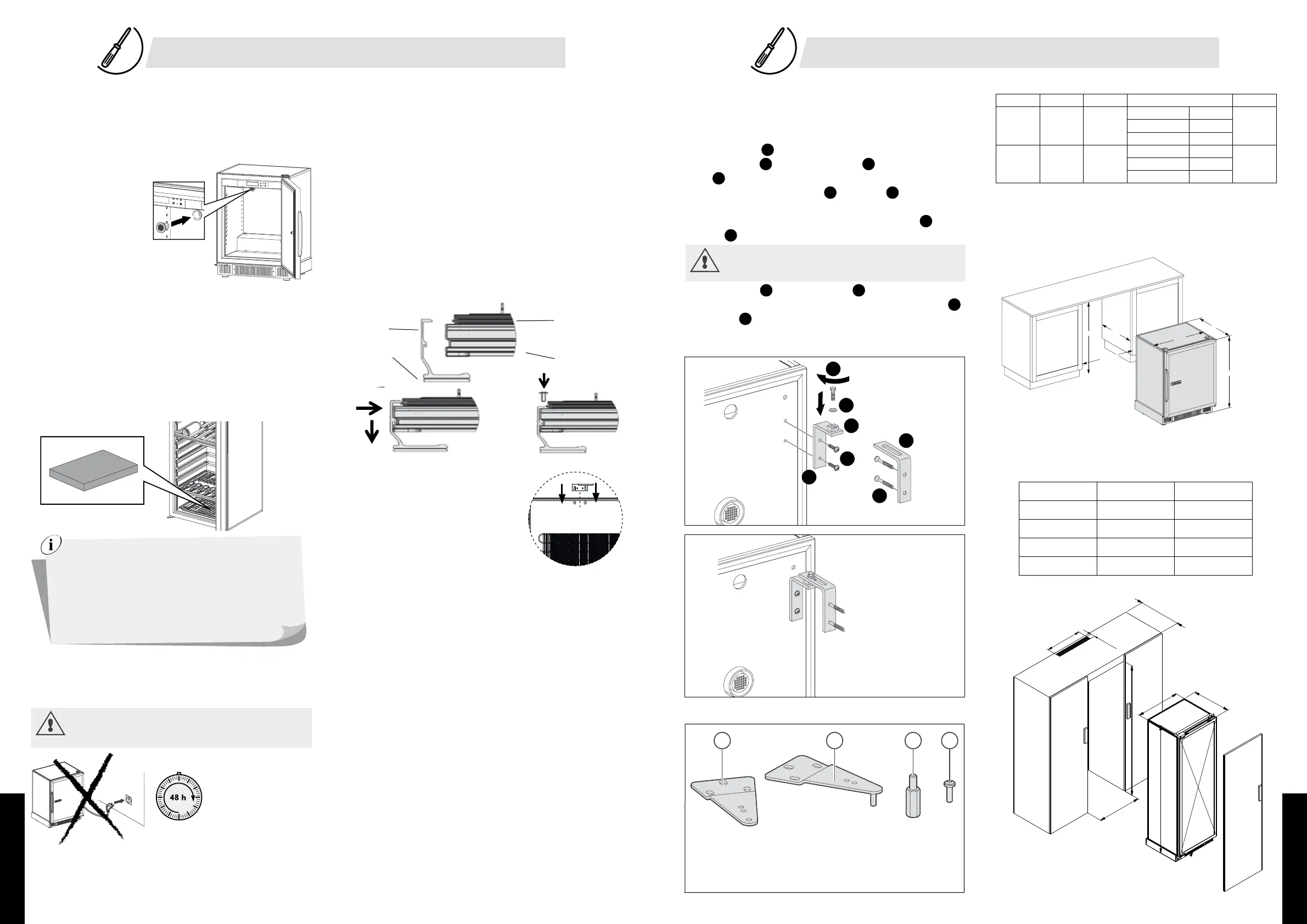

Fixation de la poignée
(Porte Full Glass uniquement, sur les modèles S-059V3,
V-059V3, S-259V3, V-259V3)
• Dévissez les trois vis placées sur le profil de porte, à l’aide de la clef BTR
que vous trouverez dans la boîte écrin de la poignée.
• Positionnez la poignée sur la rainure du cadre de porte prévue à cet
effet (figure 2).
• Emboîtez complètement la poignée dans la rainure grâce à un
mouvement vers l’avant (figure 2).
• Revissez les trois vis (figure 3).
• Prenez garde à ne pas pincer le joint au moment du vissage.
Note : Un ajustement de la poignée est possible grâce aux trous Oblong.
Installez la butée que vous trouverez dans le sachet accessoires à l'arrière de la
cave (uniquement sur les modèles S-259V3, V-259V3 / voir schéma).
Celle-ci permet de maintenir un espace de 7 cm entre le mur et l'arrière de la
cave. Cet espace permet d’optimiser la consommation électrique de votre cave.
• Disposez les 2 bouchons dans les 2 trous du haut de la cave
• Veillez à ne pas enfoncer complètement les
bouchons pour permettre d'installer la
butée arrière
• Glissez la butée arrière entre les bouchons
et la paroi de la cave, puis enfoncez
complètement les 2 bouchons.
Installation de deux caves côte à côte
Attention : Dans le cas de deux caves côte à côte installées dans des
conditions extrêmes (Température >30°C – Humidité Relative > 70%) ,
afin d'éviter la condensation d'un air stagnant entre les parois, veillez à
laisser soit un écart à minima de 5 cm entre les deux caves, soit de combler
l'espace par une plaque de mousse pour supprimer le vide.
Précautions
• Ne placez pas votre cave dans une zone susceptible d’être inondée.
• N’exposez pas votre cave près d’une source de chaleur ou sous les
effets du rayonnement direct du soleil.
• Evitez les projections d’eau sur toute la partie arrière de l’appareil.
• Dégagez le câble d’alimentation électrique pour qu’il soit accessible et
qu’il n’entre en contact avec aucun composant de l’appareil.
• Positionnez le filtre à
charbon, que vous trouverez
dans le sachet “accessoires”,
en le rentrant par l’intérieur
de votre cave, dans le trou
d’aération situé en haut à
gauche (voir schéma
ci-dessous).
• Lors de la première mise en service, l'alarme filtre à charbon s'affiche.
Réinitialisez le compteur de filtre à 365 (voir chapitre 6, § VI).
• Pour les modèles 1 température uniquement, après quelques jours
suivants la mise en service de votre cave à vin:
- Si vous constatez un taux d’humidité bas (<55%) nous vous
recommandons d’utiliser la cassette d’humidité livrée dans son sachet
avec l’appareil et de la placer en bas de la cave, sous la grille, dans le
bac prévu à cet effet (voir schéma ci-dessous). Lors de la première
utilisation, prenez soin d'immerger votre cassette en totalité dans l'eau
du robinet pendant quelques minutes afin de bien l'imprégner puis
égouttez-la bien. Selon les conditions extérieures il sera
éventuellement nécessaire de rajouter un verre de 10cl d’eau à
plusieurs mois d’intervalle.
• Procédez au réglage des 4 pieds de la cave (réglage par vissage ou
dévissage), de manière à mettre votre cave de niveau (utilisation d’un
niveau à bulle recommandée).
• N’obstruez jamais la grille de ventilation frontale
Attention : tout remplacement des LED sur le pupitre de
contrôle doit être fait uniquement par un électricien qualifié.
Dimensions à respecter pour une porte pleine, vitrée ou full glass :
A maxi A mini B C mini
059 834 818 Porte pleine 555 823
Porte vitrée 555
Full glass 555
259 1794 1778 Porte pleine 572 1783
Porte vitrée 595
Full glass 595
1. Encastrement
x6
A B C D
A Charnière sans axe
B Charnière encastrement
C Réhausse (modèle 059 uniquement)
D Vis Torx 25
600 min.
560 min.
C
594
B
A
G
F
C
A
B
E
D
259 : Le meuble dans lequel vient s’encastrer la cave doit impérative-
ment posséder une ouverture sur le haut, à l’arrière, de 540 mm minimum
de longueur et 50 mm minimum de largeur (voir schéma porte technique)
4/ INSTALLATION DE VOTRE CAVE À VIN 4/ INSTALLATION DE VOTRE CAVE À VIN
Dimensions à respecter pour une porte technique :
059
259
A maxi 852 1812
A mini 836 1796
B 555 595
C mini 841 1801
50 mini
1801 mini
594
600
595 mini
1796 mini
A
C
B
540 mini
Si vous veniez à laisser votre cave à vin fermée pendant des
périodes longues (>3 mois) dans un environnement où la température
serait proche de la température de réglage de votre cave (de l'ordre
d’une différence de <5°C) cela pourrait générer un environnement
propice au développement de moisissure et de décollement des
étiquettes de vos bouteilles. En effet, les manques de déshumidification
et de renouvellement de l’air peuvent entraîner une humidité
importante dans la cave. Une surveillance régulière et un nettoyage
une fois par an restent fortement conseillés.
Fig.1
Fig.2
Fig.3
Poignée
Joint
Côté face
avant
Cadre de
porte
Fig.1
Fig.2
Fig.3
Figure 1
Figure 2
Figure 3
Vue du dessus
Fixation murale de la cave
Pour le grand modèle, si votre cave à vin n’est pas encastrée, il est
impératif de la fixer au mur. Elle risque sinon de basculer.
Vous trouverez toutes les pièces nécessaires dans le sachet d’accessoires
fourni avec votre appareil. Pour le montage (voir schémas ci dessous) :
1 Dévissez les vis
A
.
2 Fixez l’équerre
B
équipée de son écrou
C
sur la cave à l’aide des
vis
A
.
3 Prépositionnez l’équerre murale
D
sur l’écrou
C
pour déterminer
la position des trous de perçage des vis de fixation murale.
4 Procédez au perçage des trous puis fixez l’équerre murale
D
à l’aide
de vis
E
appropriées.
Attention : prévoyez une fixation murale suffisante pour un
effort de traction égal à 100 kg.
5 Serrez la vis
G
avec la rondelle
F
jusqu’à ce qu’elle soit
complètement vissée et qu’il y ait contact entre l’équerre murale
D
et l’écrou
C
.
Seul le serrage complet de la vis garantit la bonne fixation de l’ensemble.
Répétez l’opération de l’autre côté de la cave.
