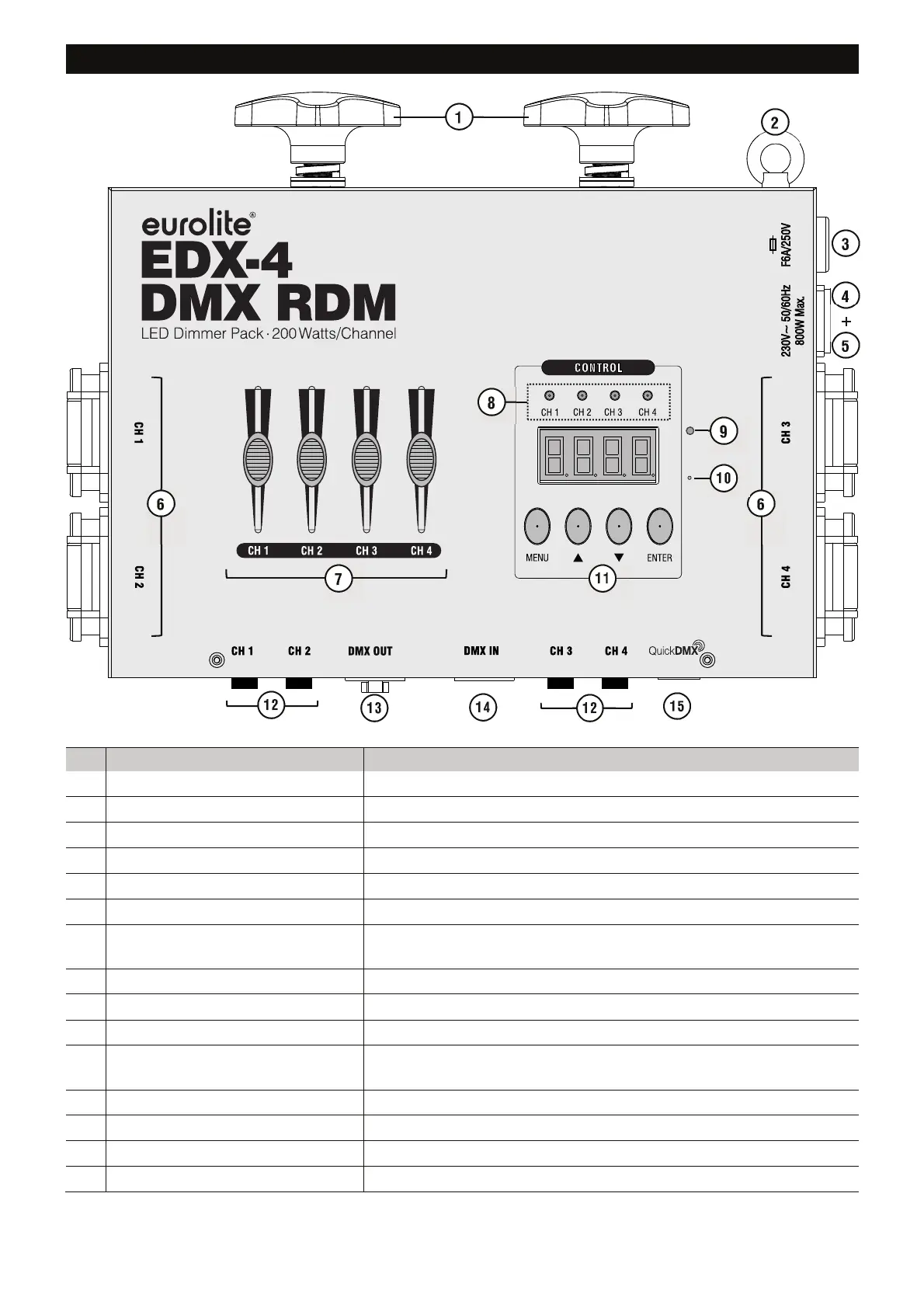

BEDIENELEMENTE UND ANSCHLÜSSE
Nr.
Element Funktion
1 Feststellschrauben Zur Montage an einer Traverse.
2 Fangseilöse Zur Befestigung eines Sicherungsseils.
3 Sicherungsgehäuse Zum Schutz des Netzeingangs.
4 P-Con-Netzanschluss Zum Anschluss an das 230-V-Netz über das beiliegende Netzkabel.
5 P-Con-Netzausgang Zur Stromversorgung weiterer Geräte.
6 Schutzkontaktsteckdosen CH 1-4 Zum Anschluss der zu steuernden LED-Lampen.
7 Schieberegler CH 1-4 Zum Einstellen der Helligkeit der einzelnen Dimmerkanäle in der
Betriebsart „Manual“ und zum Ein-/Ausschalten im Schaltmodus.
8
Kanalanzeigen CH 1-4 Leuchten blau, wenn der jeweilige Kanal ein Steuersignal erhält.
9
DMX-Anzeige Leuchtet kontinuierlich, wenn ein DMX-Signal empfangen wird.
10
Mikrofon Zur Musiksteuerung in der Betriebsart „Music“.
11
Steuereinheit Das Gerät bietet 4 Bedientasten und eine LED-Anzeige für die
Konfiguration.
12
Sicherungshalter CH 1-4 Zur Absicherung der Ausgänge CH 1 bis CH 4.
13
DMX-Ausgang 3-polige XLR-Ausgangsbuchse für DMX-Datenübermittlung.
14
DMX-Eingang 3-poliger XLR-Eingangsstecker für DMX-Datenempfang.
15
USB-Port Zum Anschluss eines QuickDMX-Funkempfängers.
