Evenflo Walk-Thru - Page 13

22 23
71.1 - 83.8 cm
(28 - 33 pulg)
sin Extensiones de marco
83.8 - 97.1 cm
(33 - 38.25 pulg)
con Extensión corta de marco
97.1 - 110.5 cm
(38.25 - 43.50 pulg)
con Extensión larga de marco
110.5 - 121.9 cm
(43.50 - 48 pulg)
con Extensiones corta y
larga de marco

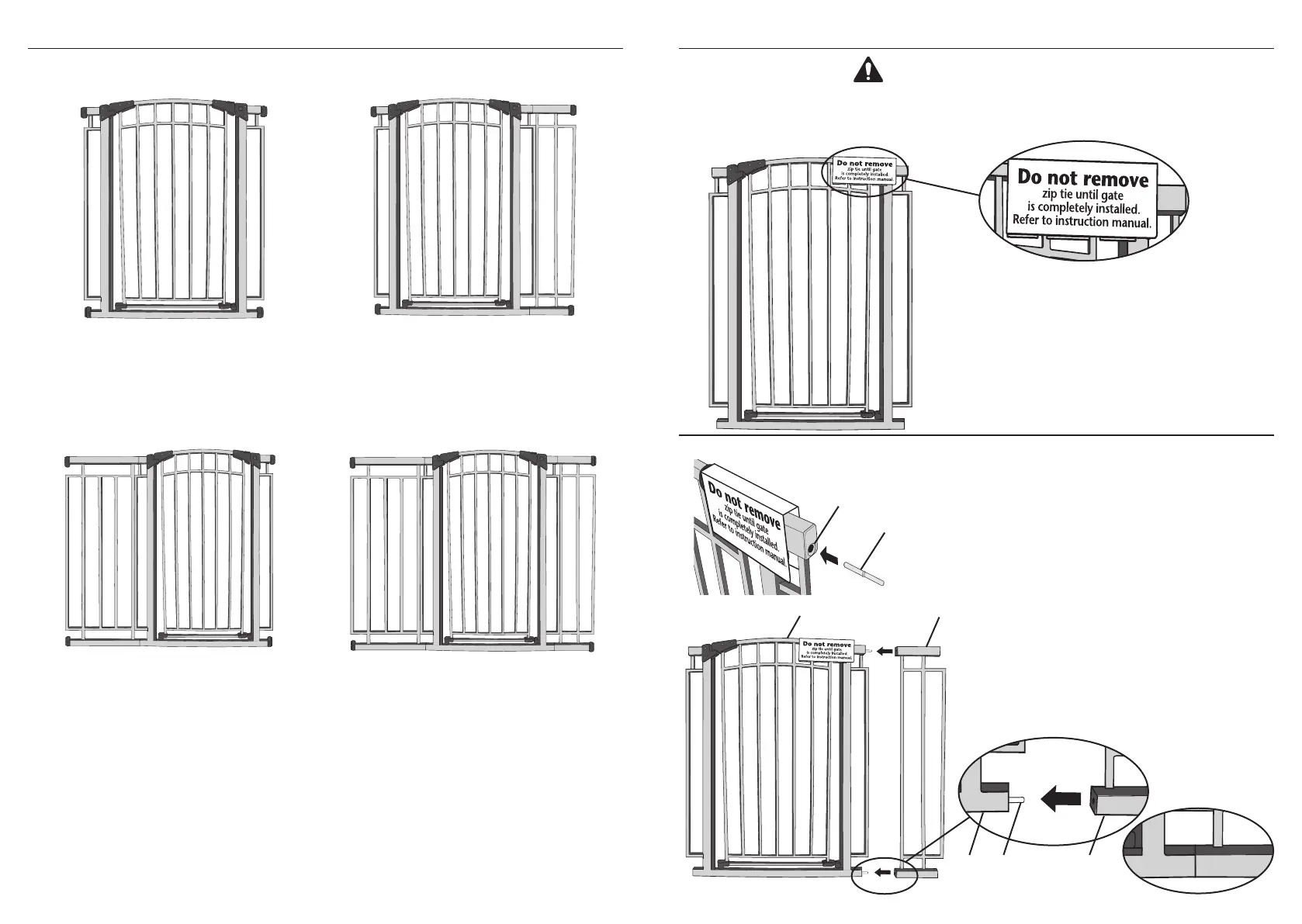

Configuraciones correctas de instalación
1 2
3 4
NO retire la cubierta de cartón (o el amarre de plástico debajo
de la cubierta) por ahora o se pueden provocar lesiones graves.
Ensambladode la reja
EA B
2. Si se requiere una extensión del
marco, inserte los pasadores de
extensión pequeños
E
en las
aberturas superior e inferior en el
marco de la puerta
A
, como se
muestra. Empuje la extensión del
marco adecuada
B
en los pasadores
de extensión
E
. Asegúrese de que
las tapas de plástico en el marco de la
reja
A
y la extensión de la reja
B
se
toquen entre sí. Las tapas de plástico
se DEBEN tocar entre sí para instalar
la extensión del marco con seguridad.
NOTA: La extensión puede instalarse
en cualquier lado de la reja.
1. Mida y anote el ancho de la abertura
donde usará la reja. Si la abertura es
más ancha que 83.8 cm (33 pulg),
consulte la página 22 para obtener
información sobre las configuraciones
adecuadas de instalación.
NOTA: Si no se requiere extensión del
marco, vaya al paso 3.
A
E
B
A
ADVERTENCIA
