Evenflo Walk-Thru - Page 14

24 25

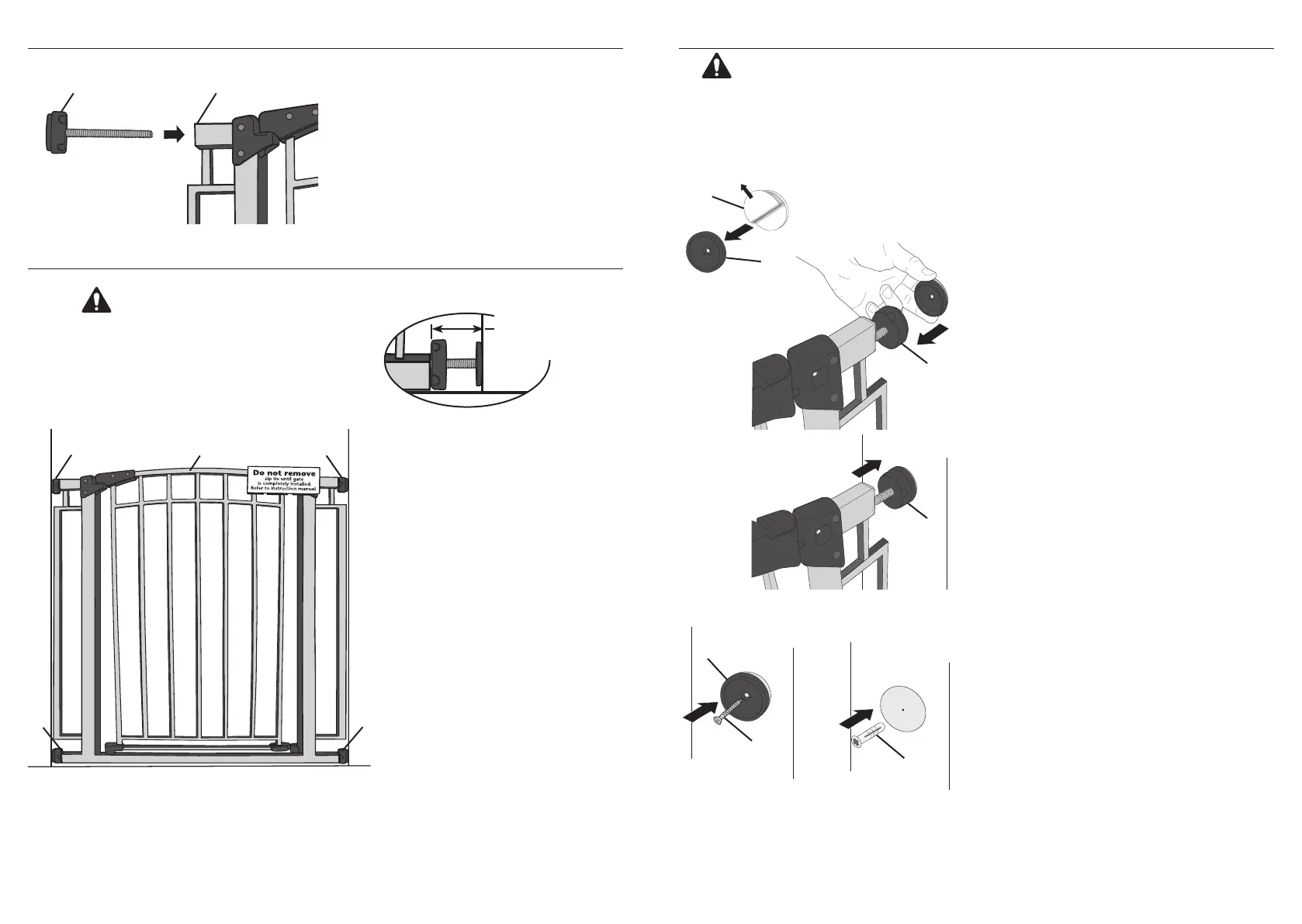

Instalación de la tapa de montaje
3. Empuje cuatro topes de ajuste
D
en
las esquinas del marco de la reja
A
o
de la extensión del marco
B
.
NOTA: Asegúrese de introducir por
completo las perillas de ajuste.
4. Coloque la reja
A
sobre el piso
en el centro en la abertura,
asegúrese de que esté en
posición recta a todo lo largo
(90° del piso).
NOTA: Los topes de ajuste
pueden dejar marcas en algunas
superficies de montaje.
NOTA: Si no va a instalar la
reja en la parte superior de las
escaleras, vaya al paso 8
La distancia entre el marco de la reja y el marco
de la puerta debe ser igual en ambos lados, y
NUNCA debe exceder 6.9 cm (2.75 pulg). Si se
exceden los 6.9 cm (2.75 pulg), vaya a la siguiente
configuración en la página 22.
Ensambladode la reja
Instalación de la reja
D A
D
A
D
D D
6.9 cm (2.75 pulg)
Máximo
ADVERTENCIA
ADVERTENCIA
5. Desprenda el recubrimiento de uno de
los lados de la almohadilla adhesiva
G
.
Adhiera la almohadilla al exterior de la
tapa de montaje
F
, como se muestra.
Despegue el recubrimiento del otro lado
de la almohadilla adhesiva y coloque la
tapa de montaje sobre el extremo del
tope de ajuste
D
.
NOTA: Asegúrese de que la reja
permanezca recta en posición vertical
(90º del piso) y en el marco de la
puerta centro durante este proceso.
Deslice el tope de ajuste
D
fuera del
marco de la reja hacia el marco de la
puerta, hasta que la tapa de montaje se
adhiera al marco de la puerta. Repita el
procedimiento para las otras tres tapas
de montaje.
6. Una vez que las cuatro tapas de
montaje estén colocadas, retire la reja
de la abertura para afianzar las tapas
de montaje al marco de la puerta con
los tornillos que se incluyen.
I
Apriete
los cuatro tornillos firmemente con el
desarmador de mano Phillips, pero no
los apriete demasiado.
NOTA: Si se monta en paneles de
yeso, marque el centro de las tapas de
montaje. Quite las tapas de montaje
de la pared. Taladre orificios e inserte
los anclajes de pared
H
. Asegure las
tapas de montaje con tornillos. Apriete
los cuatro tornillos firmemente con el
desarmador de mano Phillips, pero no
los apriete demasiado.
7. Coloque la reja
A
en el piso en línea
con las tapas de montaje.
NOTA: Si no va a instalar la reja en la
parte superior de las escaleras, vaya al
paso 8.
Las tapas de montaje se DEBEN
instalar para usar la reja en la parte
superior de las escaleras.
G
F
D
D
I
F
H
