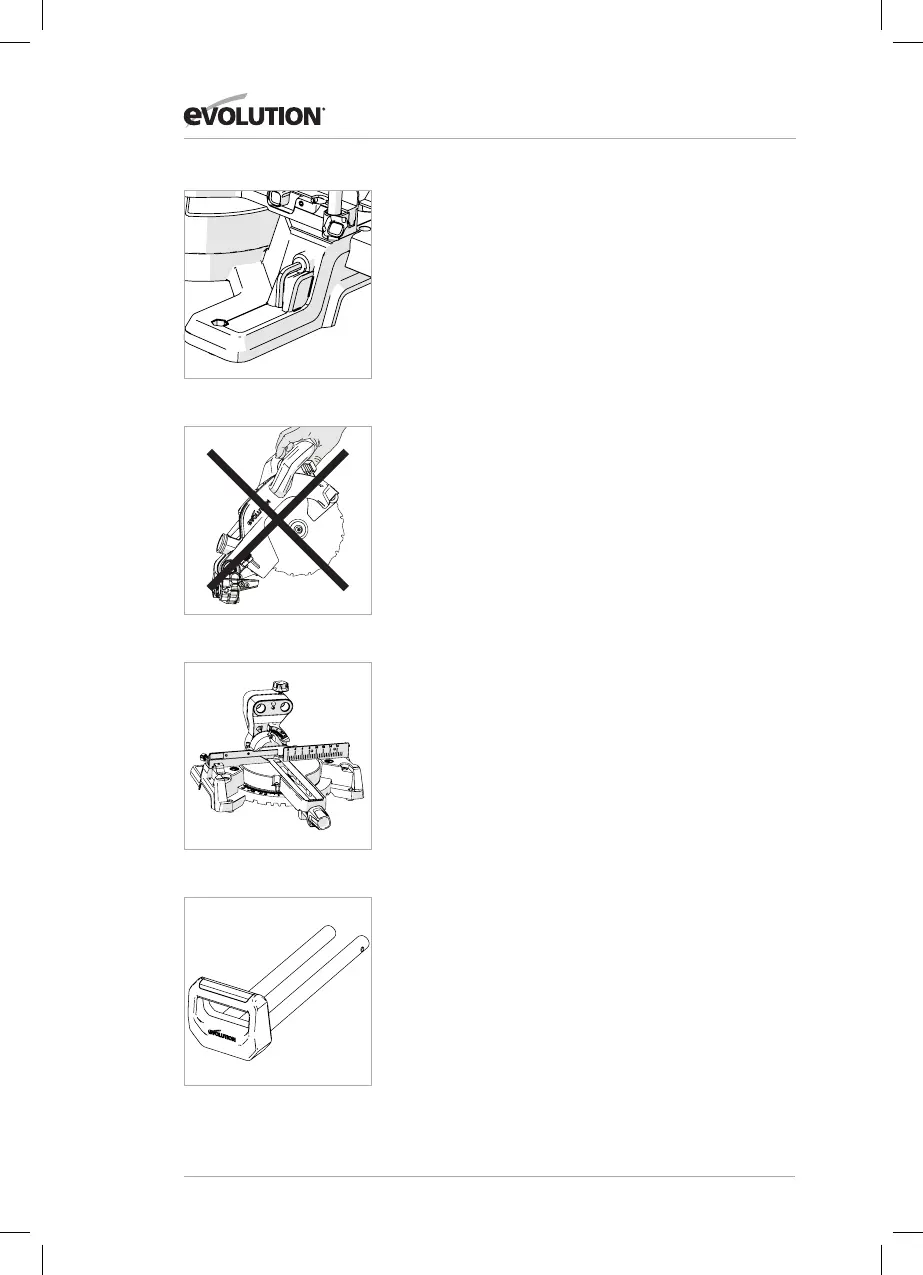

Rys. 4
Rys. 3
Rys. 1
MONTAŻ I PRZYGOTOWANIE
OSTRZEŻENIE: Przed każdą regulacją należy zawsze
wyjąć akumulatorek zurządzenia.
Aby maszyna była gotowa do użytku należy dokonać
niewielkich czynności montażowych. Montując urządzenie,
właściciel/operator zyska wartościowy wgląd w
zaawansowane funkcje ukośnicy. Pozwoli to operatorowi na
wykorzystanie pełnego potencjału urządzenia, kiedy będzie
już gotowe do użytku.
Uwaga: Należy przeanalizować schematy przedstawiające
zmontowane urządzenie. Pozwolą one na uzyskanie
wartościowego wglądu w urządzenie, co pomoże w procesie
montażu.
NARZĘDZIA POTRZEBNE DO MONTAŻU IREGULACJI
Klucz imbusowy - załączony i umieszczony w przeznaczonym
mu schowku na urządzeniu. (Rys. 1)
Wkrętak płaski – niezałączony.
Klucz płaski 10mm – niezałączony.
Klucz imbusowy 5mm – niezałączony.
Szczypce – niezałączone.
Uwaga: Proces montażu jest jednorazowy.
Po zakończeniu montażu nie należy podejmować prób
rozmontowania urządzenia. Tarcza oraz inne drobne części
również powinny być zamontowane przez właściciela/
operatora.
Uwaga: Kontrola bezpieczeństwa musi zostać
przeprowadzona po zakończeniu montażu iprzed użyciem
urządzenia – zobacz kontrola bezpieczeństwa montażu.
OSTRZEŻENIE: Pod żadnym pozorem nie wolno wkładać
akumulatorka ipróbować używać głowicy tnącej jako
ręcznej pilarki tarczowej. (Rys.2)
PRZEGLĄD CZĘŚCI
Urządzenie składa się zczterech głównych części
wymagających montażu (włącznie ztarczą) oraz dwóch
innych mniejszych części wymagających podłączenia.
Dodatkowo należy zamontować tarczę (załączona).
Stół obrotowy i mechanizm nachylenia (Rys. 3)
Prowadnice posuwu (Rys. 4)
Głowica tnąca (w zablokowanej pozycji po wyjęciu z
opakowania) (Rys. 5)
Tarcza (Rys. 6)
Uwaga: Tarczę należy zamontować na końcu. Należy
zamontować ją dopiero po zakończeniu procesu
montażowego i po przeprowadzeniu kontroli
bezpieczeństwa montażu - patrz kontrola bezpieczeństwa
montażu.
Rys. 2
180
