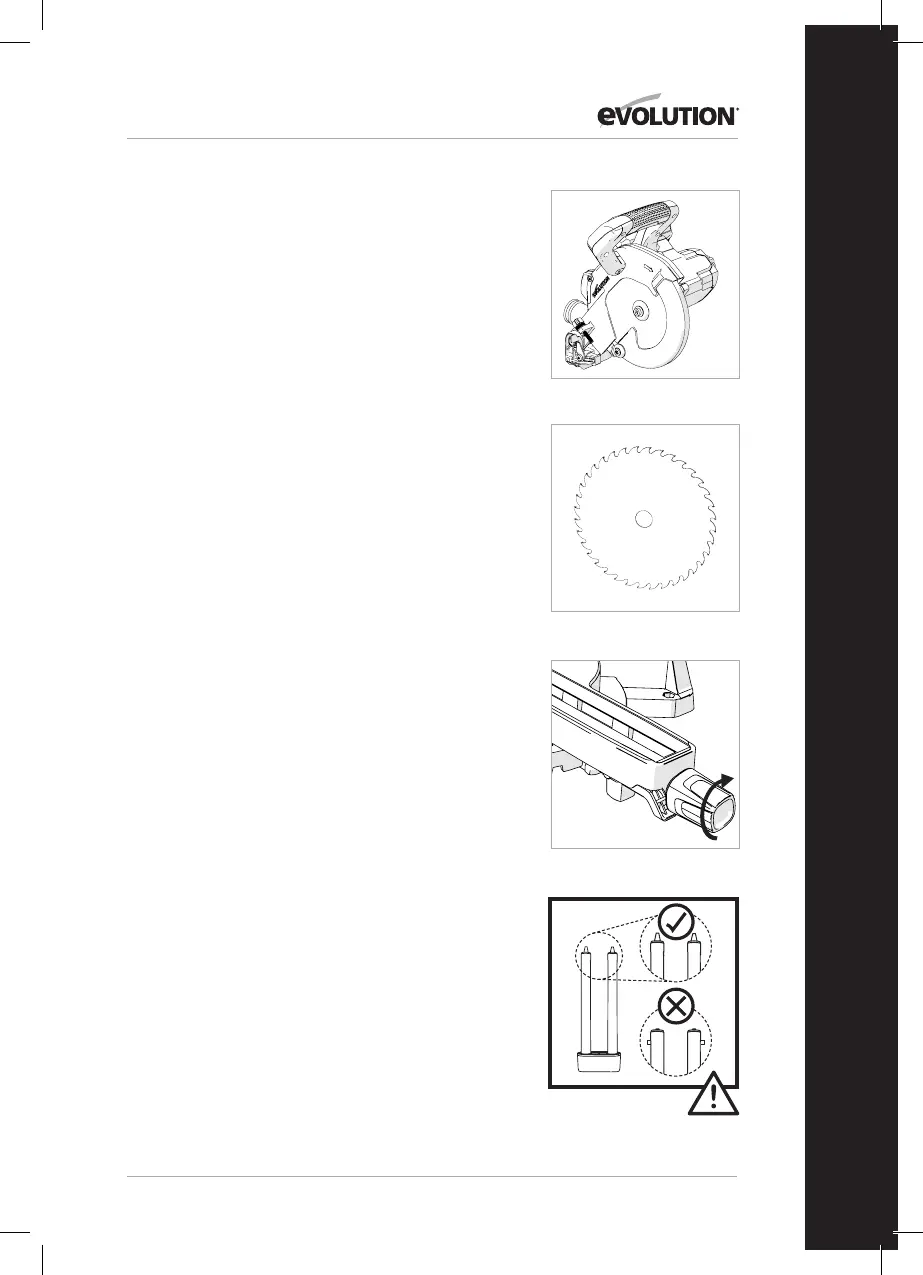

Rys. 5
Rys. 6
Rys. 8
POKRĘTŁO BLOKOWANIA UKOSU (14 na opisie
maszyny)
Króciec zgwintem pokrętła blokowania ukosu przechodzi
przez otwór wuchwycie blokowania ukosu (Rys. 8) iwkręca
się wwewnętrznie gwintowaną szyjkę wpodstawie
urządzenia.
WSTAWIANIE PROWADNIC POSUWU
WAŻNE: Jeśli z jakiegoś powodu (uszkodzenie podczas
transportu, błąd przy rozpakowywaniu, błąd operatora itp.)
wypustki umiejscawiające na czubkach prowadnic zostały
„zwolnione”, nie należy montować prowadnic posuwu w
mechanizmie nachylenia lub w głowicy tnącej. Wypustki
umiejscawiające (Rys. 9) muszą zostać zresetowane, jeżeli
któryś z nich lub oba zostały „zwolnione” przedwcześnie.
Rys. 9
