RESETOWANIE WYPUSTKÓW UMIEJSCAWIAJĄCYCH
• Należy delikatnie wepchnąć wystający wypustek do
prowadnicy.
• Używając płaskiego wkrętaka (niezałączony) jako
podnośnika, należy delikatnie poluzować mechanizm
wdrażający wypustka umiejscawiającego, aby wysunąć go
do przodu. (Rys. 10)
Dwie prowadnice posuwu powinny zostać przełożone przez
dwa łożyska liniowe wmechanizmie nachylenia.
Prowadnice powinny zostać włożone od tyłu, upewniając
się, że logo Evolution znajduje się we właściwym położeniu.
(Rys. 11)
• Należy przesunąć prowadnice przez mechanizm nachylenia
do mniej więcej połowy ich długości.
• Należy wkręcić śrubę blokującą posuw w gwintowany
otwór nad prawą prowadnicą posuwu. (Rys. 12)
Uwaga: Przed zamontowaniem śruby blokującej, należy
upewnić się, że sprężyna przeciw wibracyjna została
zamontowana pod ręcznym pokrętłem.
• Należy dokręcić śrubę blokującą, aby zablokować
prowadnice posuwu w odpowiedniej pozycji.
ZAMOCOWANIE GŁOWICY TNĄCEJ
• Należy ustawić głowicę tnącą na równi zdwoma
prowadnicami posuwu. (Rys. 13)
• Należy wcisnąć głowicę tnącą w prowadnice tak, aby
słyszalne było kliknięcie wdrażających się wypustków
umiejscawiających.
Uwaga: Wdrożone wypustki umiejscawiające muszą być
całkowicie widoczne z boków głowicy. (Rys. 14) Wypustki
umiejscawiające mają zielony kolor, aby łatwo było je
rozpoznać.
ELEMENTY PRZEDŁUŻAJĄCE STÓŁ URZĄDZENIA (7 na
opisie maszyny)
Uwaga: Dwa elementy przedłużające stół urządzenia są
załączone do zestawu.
ABY ZAŁOŻYĆ ELEMENTY PRZEDŁUŻAJĄCE STÓŁ:
• Należy usunąć śruby imbusowe (29 na opisie urządzenia)
ze stołu przy użyciu załączonego klucza imbusowego.
• Należy ustawić odpowiedni element na stole i zamocować
go w pozycji roboczej przy pomocy śrub imbusowych.
• To samo należy zrobić z drugim elementem.

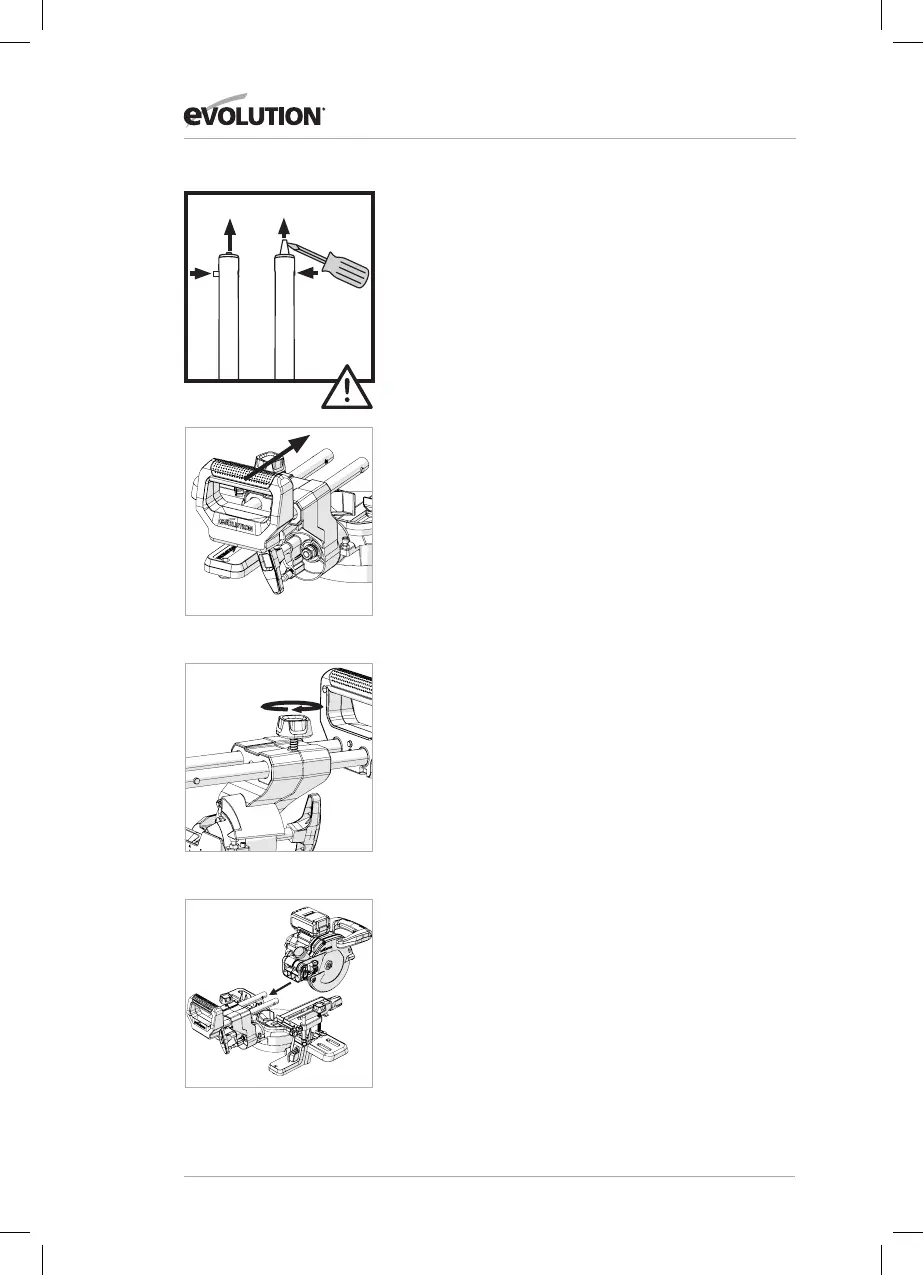

Rys. 10
Rys. 11
Rys. 12
Rys. 13
