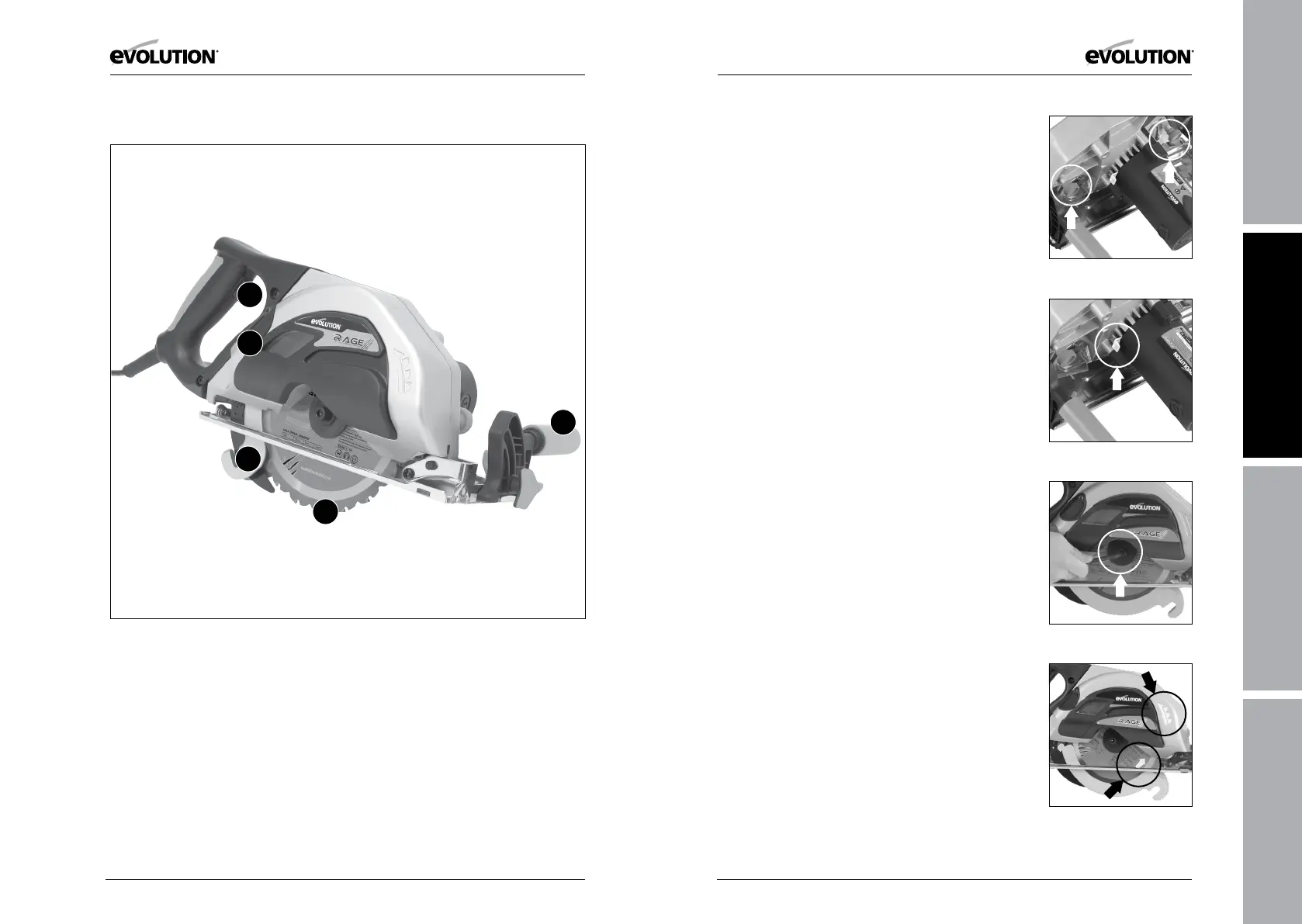

DESCRIPTION DE L’APPAREIL
1. INTERRUPTEUR MARCHE/ARRÊT
2. POIGNÉE AVANT AUXILIAIRE
3. ORIFICE D’EVACUATION
4. PROTECTION INFERIEURE DE LAME
5. LAME EN PLACE
DEMARRAGE - PREPARATION
ATTENTION : Débranchez toujours l’outil du secteur avant
d’eectuer un réglage.
ATTENTION : Ne démarrez jamais la scie avec le bord de
coupe de la scie en contact direct avec la surface de la pièce
à usiner. Ne rentrez pas la protection de lame à la main.
La protection se rétracte automatiquement. Cette scie est
équipée d’un câble d’alimentation et d’une prise homologués
dans le pays d’utilisation. Ne changez pas ou ne modiez pas
le câble d’alimentation.
INSTALLATION ou RETRAIT D’UNE LAME.
ATTENTION : N’utilisez que des lames Evolution d’origine
ou des lames approuvées par Evolution et conçues pour
cet outil. Assurez-vous que la vitesse maximum de la lame
est compatible avec celle de l’outil. Ne réalisez cette opération
qu’une fois l’outil débranché du secteur.
Note: Le port de gants protecteurs est recommandé lors
de la manutention de la lame et pendant l’installation ou le
changement de lame.
1) Placez la scie sur une surface plate et stable.
2) Retirez de l’outil le collecteur de poussières en desserrant les
(2) deux gros écrous moletés. (Fig. 1).
Note: Les écrous moletés sont captifs et ne peuvent être
retirés de l’outil.
3) Bloquez le mandrin en embrayant le verrou de mandrin.
(Fig. 2)
4) Avec la clé hexagonale fournie, desserrez et retirez la vis à
tête creuse du mandrin et l’embase extérieure de l’arbre de la
lame. (Fig. 3)
5) Retirez la lame de la scie.
6) Nettoyez soigneusement les embases intérieures et
extérieures de lame ainsi que les surfaces de montage de la
lame avant d’installer une nouvelle lame.
7) Assurez-vous que la direction des èches de rotation
imprimées sur la lame correspond au sens de rotation des èches
qui se trouvent sur le collecteur de poussières. (Fig. 4)
8) Réinstallez l’embase extérieure et la vis de mandrin.
9) Embrayez le verrou de mandrin et resserrez la vis à tête
creuse avec la clé hexagonale.
Fig. 1
5
4
3
1
2
Fig. 2
Fig. 3
Fig. 4
