Guida parallela
Una guida parallela (per aiutare durante il taglio trasversale)
può essere installata sulla piastra di base della macchina. I
bracci della guida devono essere inseriti negli slot rettangolari
nei bordi rialzati della piastra di base e scivolare sotto le viti di
bloccaggio ad alette. (Fig. 5)
Nota: La guida laterale può essere installata su entrambi i lati
della piastra di base e deve essere montata e regolata soltanto
con la macchina scollegata dalla rete elettrica.
Regolare la guida laterale in modo che sia alla distanza richiesta
dalla lama e serrare le due viti ad alette. Controllare che la guida
laterale sia parallela alla lama.
Regolazione della profondità di taglio
Rilasciare la leva di bloccaggio per regolare la profondità di
taglio richiesta. Regolare la profondità di taglio allo spessore
del pezzo. Meno di un dente completo dei denti lama deve
sporgere sotto al pezzo. Stringere la leva di bloccaggio
adeguatamente per bloccare nella posizione richiesta. (Fig. 6)
Regolazione dell’angolo di taglio
1. Allentare la vite di bloccaggio angolare che si trova nella
parte anteriore della sega.
2. Allentare la vite di bloccaggio angolare che si trova sulla parte
posteriore della piastra di base dellla macchina.
3. Inclinare la lama fino all’angolazione richiesta. (Fig. 7)
4. Stringere adeguatamenteentrambe le viti di bloccaggio angolare
Nota: Una scala graduata degli angoli (0
0
-45
0
) è incorporata nel
quadrante “bloccaggio angolare” per aiutare l’impostazione.
CONSIGLI OPERATIVI
Effettuare i controlli di sicurezza di routine ogni volta che la
macchina è utilizzata. Controllare che tutte le protezioni di
sicurezza funzionino correttamente e che tutte le viti/manopole
di regolazione siano strette saldamente.
Controllare che la lama sia fissata e installata correttamente.
Controllare anche che si tratti della lama corretta per il materiale
da tagliare.

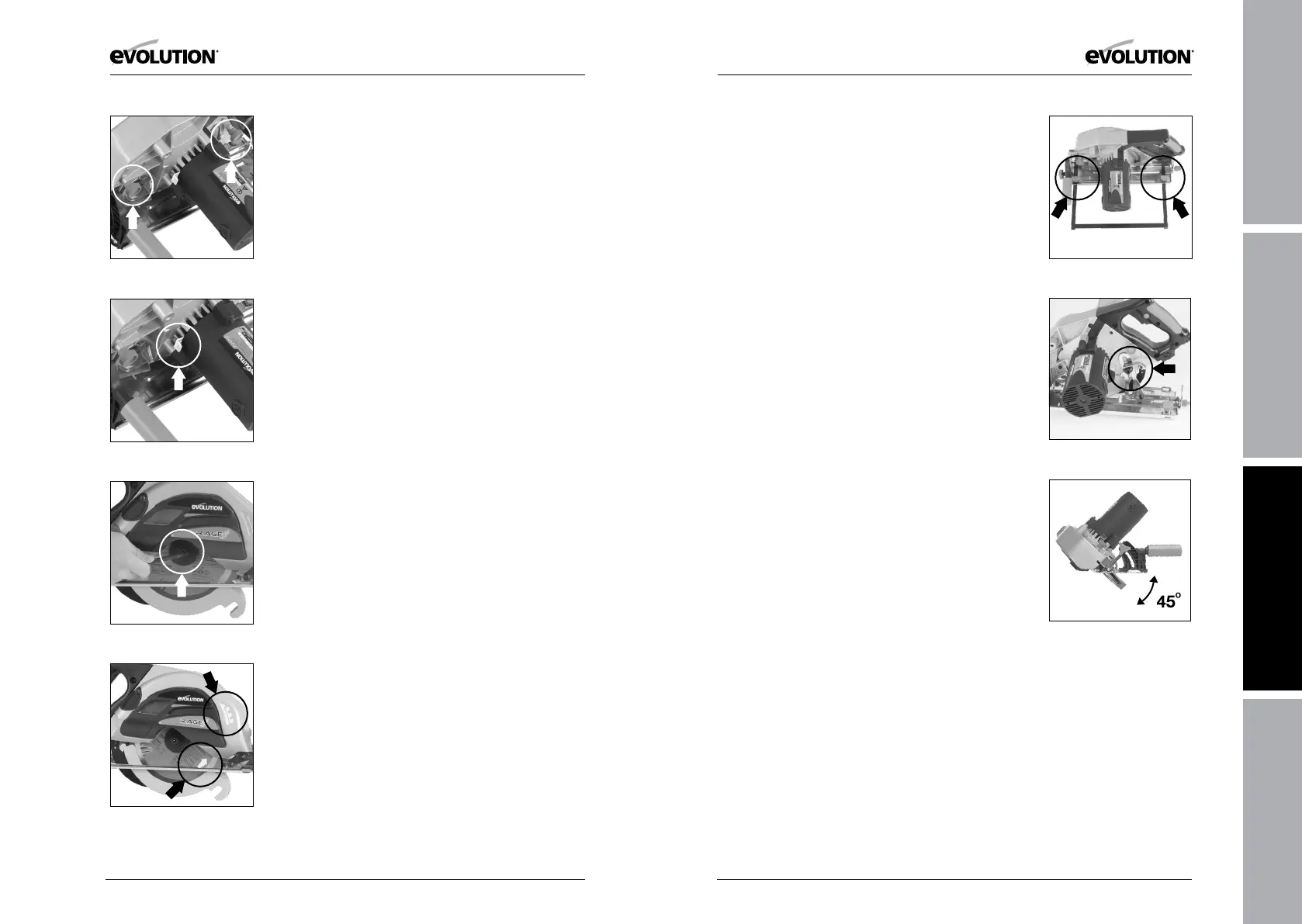

Fig. 5
Fig. 6
Fig. 7
GUIDA INTRODUTTIVA
Installazione o rimozione di una lama
ATTENZIONE: Utilizzare soltanto lame originali Evolution
progettate per questa macchina. Assicurarsi che la velocità
massima della lama sia compatibile con la macchina. Eseguire
questa operazione soltanto quando la macchina è
scollegata dalla rete elettrica.
Nota: Si raccomanda all’operatore di utilizzare occhiali di
protezione quando maneggia la lama durante l’installazione e
la sostituzione.
1. Collocare la sega su una superficie piana e sicura.
2. Rimuovere il raccoglitore di trucioli dalla macchina svitando
le (2) grandi viti ad alette. (Fig. 1)
Nota: Le viti ad alette del raccoglitore di trucioli sono “vincolate”
e non possono essere rimosse dalla macchina.
3. Bloccare l’albero della macchina utilizzando il blocco
dell’albero. (Fig. 2)
4. Utilizzando la chiave a brugola in dotazione allentare e
rimuovere la vite a testa incassata dell’albero e la flangia di
guida esterna della lama. (Fig. 3)
5. Rimuovere la lama della sega.
6. Pulire con attenzione le flange interne ed esterne di guida
della lama prima di installare una nuova lama.
7. Assicurarsi che la direzione delle frecce di rotazione stampate
sulla lama corrisponda alla direzione della freccia di rotazione
che si trova sul coperchio del raccoglitore di trucioli. (Fig. 4)
8. Installare di nuovo la flangia di guida esterna e la vite a testa
incassata.
9. Attivare il blocco dell’albero e stringere la vite a testa
incassata utilizzando la chiave a brugola.
Nota: La vite a testa incassata ha la filettatura verso destra.
10. Ricollocare il raccoglitore di trucioli e stringere
adeguatamente le due viti ad alette.
11. Controllare che il blocco dell’albero sia completamente
rilasciato ruotando manualmente la lama.
12. Controllare il funzionamento del coprilama di protezione.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
