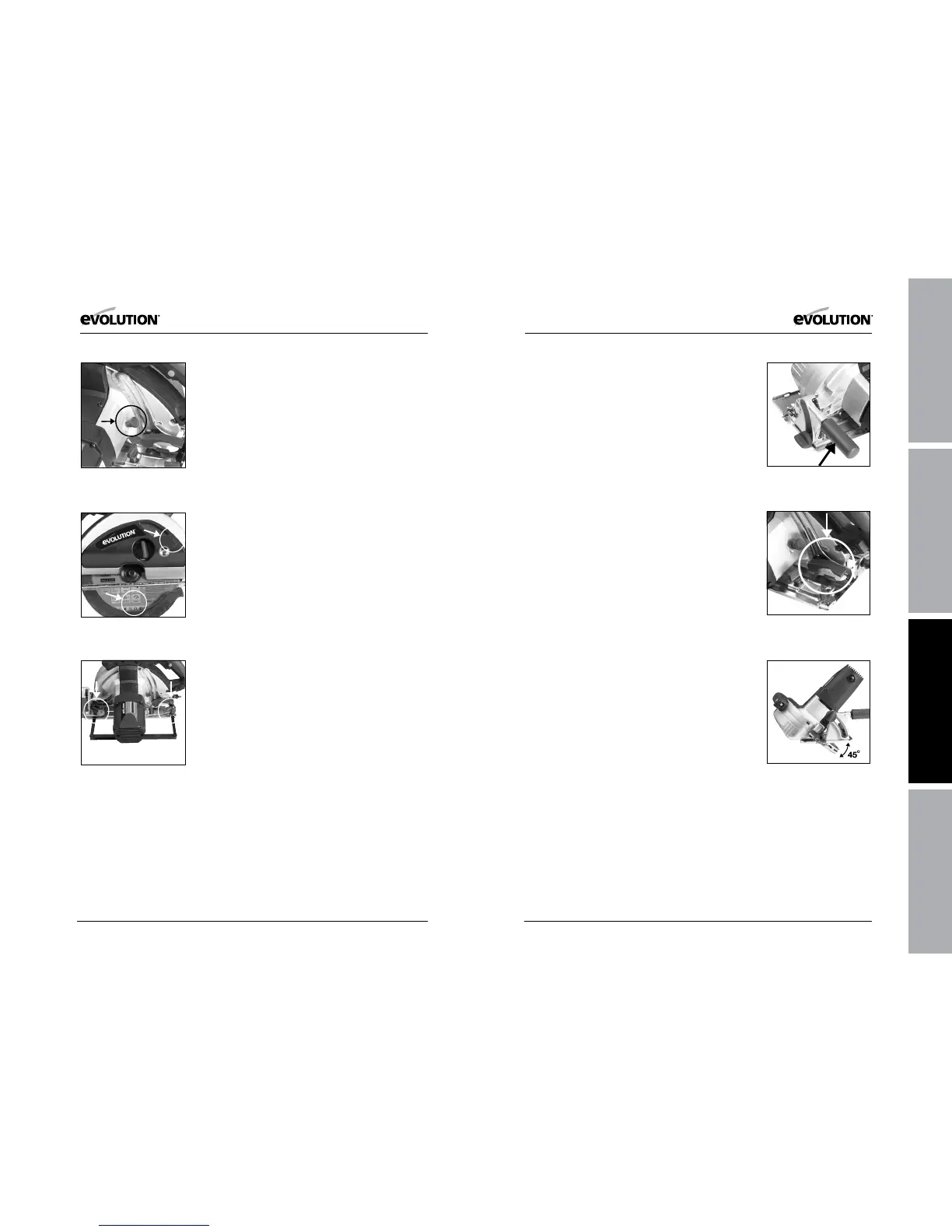

• Appuyez sur le bouton de blocage de l’arbre pour le
bloquer (Image 4)
• Dévissezleboulondel’arbreaveclaclé.
Note : La vis à tête creuse du mandrin est letée à droite.
• Retirezlalameenlaissantl’embaseintérieuredelameen
position d’utilisation.
• Nettoyezsoigneusementlesembasesintérieureset
extérieures de lame ainsi que les surfaces de montage de la
lame avant d’installer une nouvelle lame.
• Assurez-vousqueladirectiondesèchesderotationimprimées
surlalamecorrespondausensderotationdesèchesquise
trouvent sur le collecteur de poussières. (Image 5)
• Réinstallezl’embaseextérieureetlavisdemandrin.
• Embrayezleverroudemandrinetresserrezlavisàtête
creuse avec la clé hexagonale.
• Replacezlecollecteurdepoussièresetresserrezfermement
les deux écrous moletés.
• Replacezlacléetxezlaausabotaveclavismoletée.
• Vériezqueleverroudumandrinestbienlibéréenfaisant
tourner la lame à la main.
• Replacezleguideparallèlesinécessaire.
Guide de bordure parallèle
Un guide parallèle (pour les coupes en long) peut être xé sur
le sabot de l’outil. Les bras du guide doivent être insérés dans
les fentes rectangulaires qui se trouvent sous le sabot et glissés
sous les vis de xation. (Image 6)
Note: Le guide parallèle peut être xé des deux côtés du
sabot et ne doivent être xés et réglés que lorsque l’outil est
débranché du secteur.
Ajustez le guide parallèle à la bonne distance de la lame et
resserrez les deux écrous moletés. Vériez que le guide est
parallèle à la lame de la scie.
Poignée auxiliaire (Image 7)
La poignée auxiliaire (fournie) peut être vissée sur le support
leté qui se trouve sur le quadrant de blocage de biseau.
La poignée permet une bonne position de l’utilisateur, à gauche
ou à droite, lors des opérations de coupe.
Réglage de la profondeur de coupe.
Relâchez le verrou de levier (Image 8) pour ajuster la lame à la
profondeur de coupe désirée. Ajuster la profondeur de coupe à
l’épaisseur de la pièce à usiner. Moins d’une pleine dent des dents
de la lame soit visible sous la pièce.
Note: Vériez toujours qu’il n’existe aucune obstruction sous la
surface de travail qui pourrait avoir un impact sur le réglage de
la profondeur de coupe.
Resserrez le verrou de levier fermement pour le bloquer dans la
position requise.
Réglage de l’angle de coupe
• Desserrezlavisdeblocagedubiseausituéeàl’avantdel’outil.
• Desserrezlavisdeblocagearrièredubiseausituéeàl’arrière
du sabot.
• Basculezlalameàl’angledésiré(Image 9).
• Resserrezlesdeuxvisdeblocagefermement.
Note: Un rapporteur (0° à 45°) est incorporé au quadrant de
blocage du biseau pour permettre un bon réglage.
CONSEILS D’UTILISATION
Faites des vérications de routine de sécurité à chaque fois
que vous utilisez l’outil. Vériez que toutes les protections
fonctionnent correctement et que toutes les poignées de
réglage ainsi que toutes les vis sont serrées correctement.
Vériez que la lame est bien xée et installée correctement.
Vériez également que vous utilisez une lame adaptée au
matériau que vous coupez.
Vériez l’état du cordon d’alimentation.
Fixez toujours la pièce à usiner sur un support rigide tel qu’un
établi ou un tréteau.
