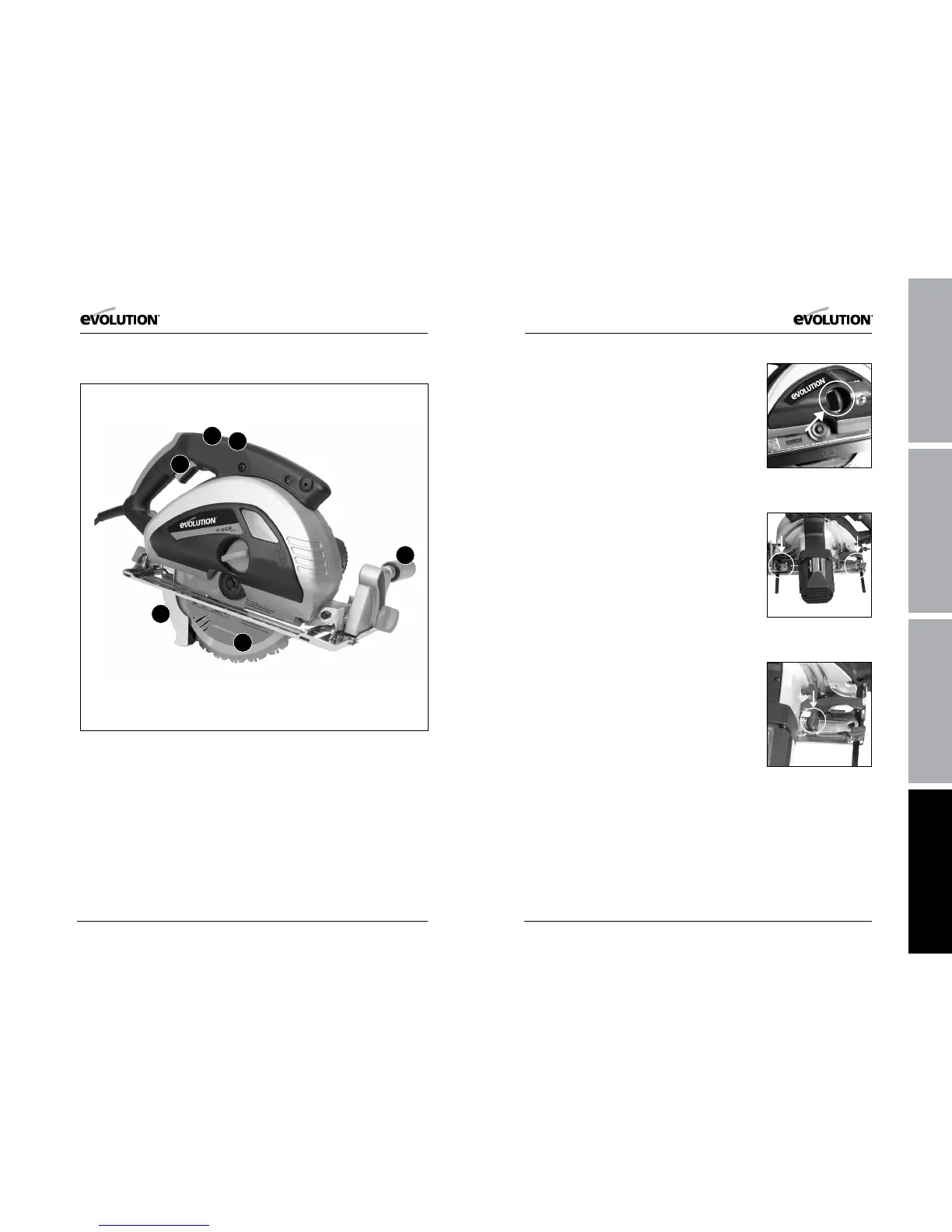

MACHINE-OVERZICHT
1. AAN/UIT-TRIGGERSCHAKELAAR
2. HULPHANDVAT AAN DE VOORKANT
3. LASER AAN/UIT-schakelaar
4. LASER BATTERIJCOMPARTIMENT
5. ONDERSTE BLADBESCHERMKAP
6. OP DE PLAATS GEMONTEERD BLAD
OPSTARTEN - VOORBEREIDING
WAARSCHUWING: De zaag altijd loskoppelen van de
stroomvoorziening alvorens enige aanpassingen uit te voeren.
Deze zaag is uitgerust met een goedgekeurde netstroomkabel
en stekker voor het land waarin hij gebruikt zal worden. De
netstroomkabel niet veranderen of aanpassen.
INSTALLEREN/VERWIJDEREN VAN EEN BLAD
WAARSCHUWING: Gebruik alleen originele voor deze
machine ontworpen bladen van Evolution. Controleer of
het maximale toerental van het blad compatibel is met de
machine. Voer deze operatie alleen uit terwijl de machine is
losgekoppeld van de stroomvoorziening.
N.B.: De operator dient te overwegen of het raadzaam is bij
het hanteren van het blad tijdens installatie of het vervangen
van het blad van de machine beschermende handschoenen
te dragen.
• Plaatsdezaagopeenhorizontaal,stevigoppervlak.
• Verwijderdespaanopvangvandemachinedoordegrote
duimschroef los te maken. (Fig. 1)
N.B.: De duimschroef van de spaanopvang ‘zit vast’ en kan
niet van de machine worden verwijderd.
• Bijaanwezigheidvandeparallelrandgeleider,deze
verwijderen door de twee (2) duimschroeven los te draaien
en de geleider van de basisplaat van de machine te
schuiven. (Fig. 2)
• Verwijderdesleutelvandebasisplaatdoordeduimschroef
te verwijderen en de sleutel van de machine te schuiven.
(Fig. 3)
Fig. 1
Fig. 3
Fig. 2
1
2
4
5
6
3
