• Drukopdehoofdasvergrendelingsknopomdehoofdaste
vergrendelen. (Fig. 4)
• Schroefdehoofdasboutlosmetbehulpvandesleutel.
N.B.: De hoofdasbout is rechtsgangig.
• Verwijderhetzaagblad,laatdebinnenstebladensinde
servicestand staan.
• Reinigdebinnen-enbuitenbladaandrijenzenen
bladmontage-oppervlak grondig alvorens een nieuw blad
te installeren.
• Zorgervoordatdeophetbladaangegevenpijlenvoor
de draairichting overeenkomen met de richtingpijl die te
vinden is op de spaanopvang. (Fig. 5)
• Zetdebuitensteaandrijensendehoofdasboutterug.
• Schakeldehoofdasvergrendelinginendraaide
hoofdasbout stevig vast met behulp van de sleutel.
• Zetdespaanopvangterugendraaideduimschroefstevig
vast.
• Controleerofdehoofdasvergrendelingvolledigisvrijgezet
door het blad handmatig te draaien.
• Zetdesleutelterugenzethemmetbehulpvande
duimschroef stevig vast in de basisplaat.
• Zetdeparallelrandgeleiderterug,indiennodig.
Parallelle randgeleider
Een parallelle geleider (als hulpmiddel bij schulpzagen) kan
op de basisplaat van de machine worden gemonteerd. De
armen van de geleider dienen in de rechthoekige sleuven in
de opstaande randen van de basisplaat te worden gestoken en
onder de borgduimschroeven te worden geschoven. (Fig. 6)
N.B.: De parallelle randgeleider kan aan beide zijden van de
basisplaat worden gemonteerd en dient alleen gemonteerd en
aangepast te worden terwijl de machine is losgekoppeld van
de stroomvoorziening.
Pas de parallelle randgeleider zodanig aan dat hij zich op
de vereiste afstand van het blad bevindt en draai de twee
duimschroeven vast. Controleer of de parallelle randgeleider
parallel loopt aan het zaagblad.
Hulphandvat (Fig. 7)
Het hulphandvat (meegeleverd) kan in de naaf op het
afschuinborgkwadrant worden geschroefd.
Dit handvat zal de operator tijdens zaagoperaties een
gemakkelijke positie bieden voor zijn linker (of rechter) hand.
Instellen van de snijdiepte
Zet de hendelvergrendeling (Fig. 8) vrij om in te stellen
tot de gewenste snijdiepte. Pas de snijdiepte aan de dikte
van het werkstuk. Minder dan een volledige tand van het mes
tanden moeten zichtbaar onder het werkstuk zijn.
N.B.: Controleer altijd om te zien of zich obstructies onder het
werkoppervlak bevinden die van invloed kunnen zijn op de
instelling van de snijdiepte.
Draai de hendelvergrendeling goed vast om hem in de
gewenste positie te vergrendelen.
Instellen van de snijhoek
• Draaideafschuinborgschroefaandevoorkantvandezaaglos.
• Draaideafschuinborgschroefaandeachterkantvande
basisplaat van de machine los.
• Kantelhetbladindegewenstehoek(Fig. 9)
• Draaibeideafschuinborgschroevenstevigvast.
N.B.: Een hoekschaal (0
O
-45
O
) is opgenomen in het
afschuinborgkwadrant als hulpmiddel bij instelling.
Advies voor de bediening
Voer elke keer dat u de machine gebruikt
routineveiligheidscontroles uit. Controleer of alle
veiligheidsbeschermingen correct werken en of alle
stelhendels/schroeven stevig zijn vastgedraaid.
Controleer of het blad stevig en correct is geïnstalleerd. Controleer
of het het correcte blad is voor het te snijden materiaal.
Controleer de integriteit van de stroomkabel.
Klem het werkstuk waar mogelijk altijd aan een starre steun
zoals een bank of zaagblokken.

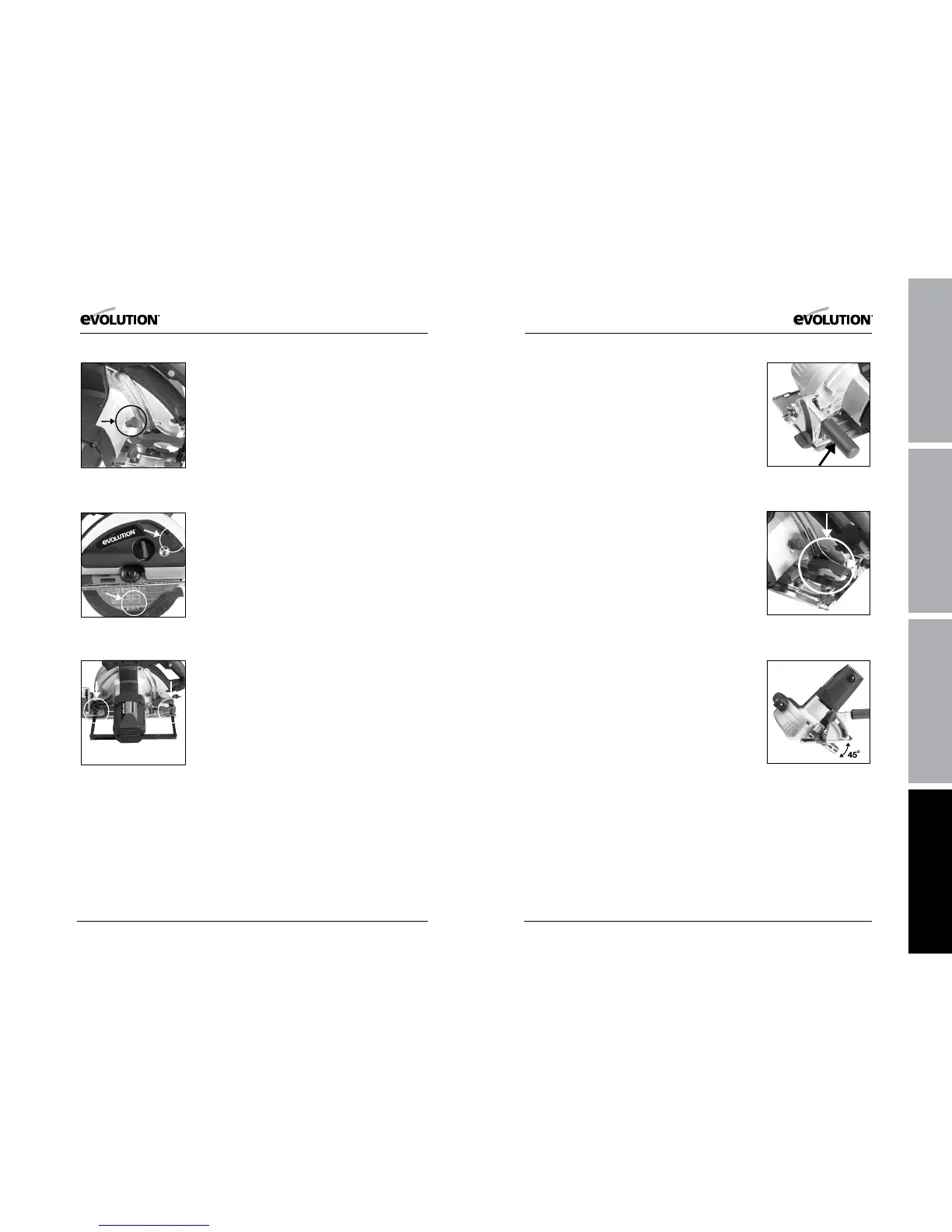

Fig. 5
Fig. 6
Fig. 4
Fig. 7
Fig. 8
Fig. 9
