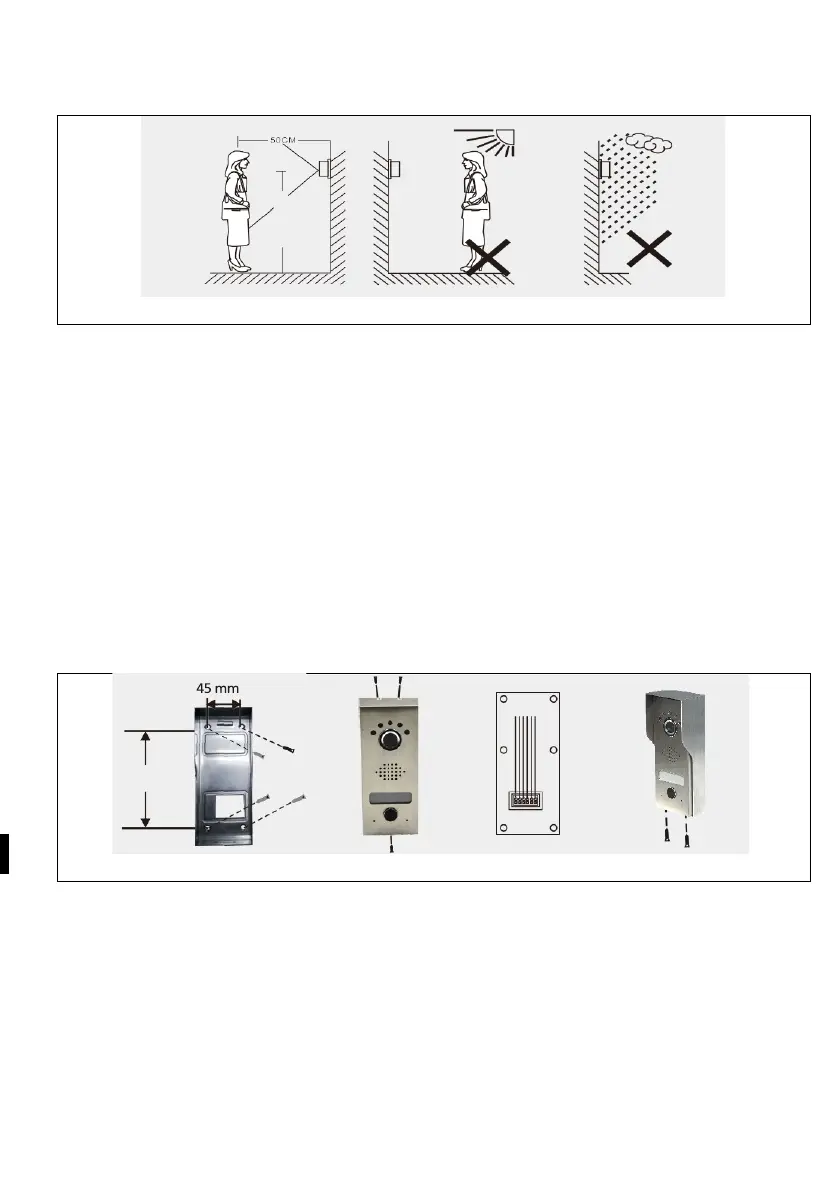

B. Venkovní jednotka
1) Upevněte jednotku ve výšce 1,4 m - 1,7 m od země (podle účinku kamery), abyste
se vyhnuli přímému slunečnímu záření.
2) Vyvrtejte do stěny příslušné otvory a otvory pro šrouby ucpěte silikonovými
krytkami.
Dešťový kryt připevněte na stěnu pomocí šroubů.
3) Odšroubujte horní a spodní část venkovní jednotky, přidržte panel.
a stisknutím tlačítka sejměte kovový kryt. Vyjměte jmenovku a napište jméno na
papír. Připevněte štítek s názvem a kovový kryt zpět. Panel dobře přišroubuj
te
š
roubovákem.
Při zapojování vodičů se řiďte schématem zapojení.
Venkovní jednotku připevněte na kryt proti dešti pomocí dvou šroubů ze spodní
strany.
125 mm
② ③
1
2 3 4 5 6
