24 - FR

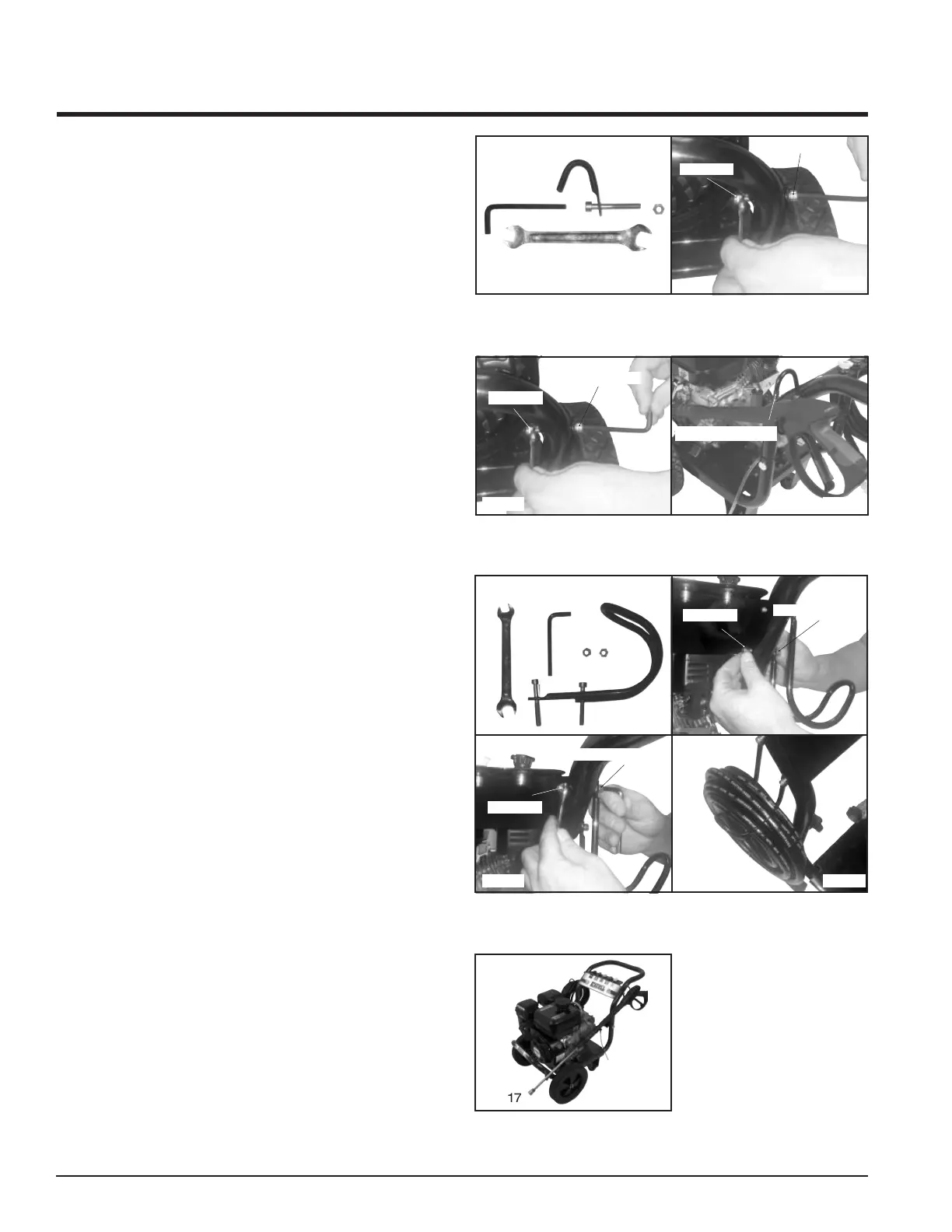

DIRECTIVES D’ASSEMBLAGE (SUITE)
• CONSERVER TOUTES LES INSTRUCTIONS
5. Installez le crochet inférieur du pistolet, à
l’aide de (1) vis à chapeau à tête creuse
M6 x 45 mm de longueur, (1) écrou M6, de
la clé hexagonale et de la clé ouverte
incluses (FIG 9). Resserrez fermement
la vis (FIG 10).
6. Installez le crochet supérieur du pistolet, à
l’aide de (1) vis à chapeau à tête creuse
M6 x 45 mm de longueur, (1) écrou M6, de
la clé hexagonale et de la clé ouverte
incluses (FIG 11). Resserrez fermement
la vis.
7. Installez le support supérieur du tuyau, à
l’aide de (2) vis à chapeau à tête creuse M6
x 45 mm de longueur, (2) écrou M6, de la
clé hexagonale et de la clé ouverte incluses
(FIG 13-16). Resserrez fermement les vis.
8. Assemblage final de l’unité (FIG 17).
FIG 10
FIG 12
FIG 9
FIG 11
M6 X 45mm vis
M6 X 45mm vis
crochet supérieur
FIG 13
FIG 15 FIG 16
FIG 14
M6 écrou
M6 écrou
M6 écrou
M6 écrou
M6 X 45mm vis
M6 X 45mm vis
FIG 17
