INSTRUCCIONES PARA ENSAMBLAJE
• GUÁRDENSE TODAS LAS INSTRUCCIONES

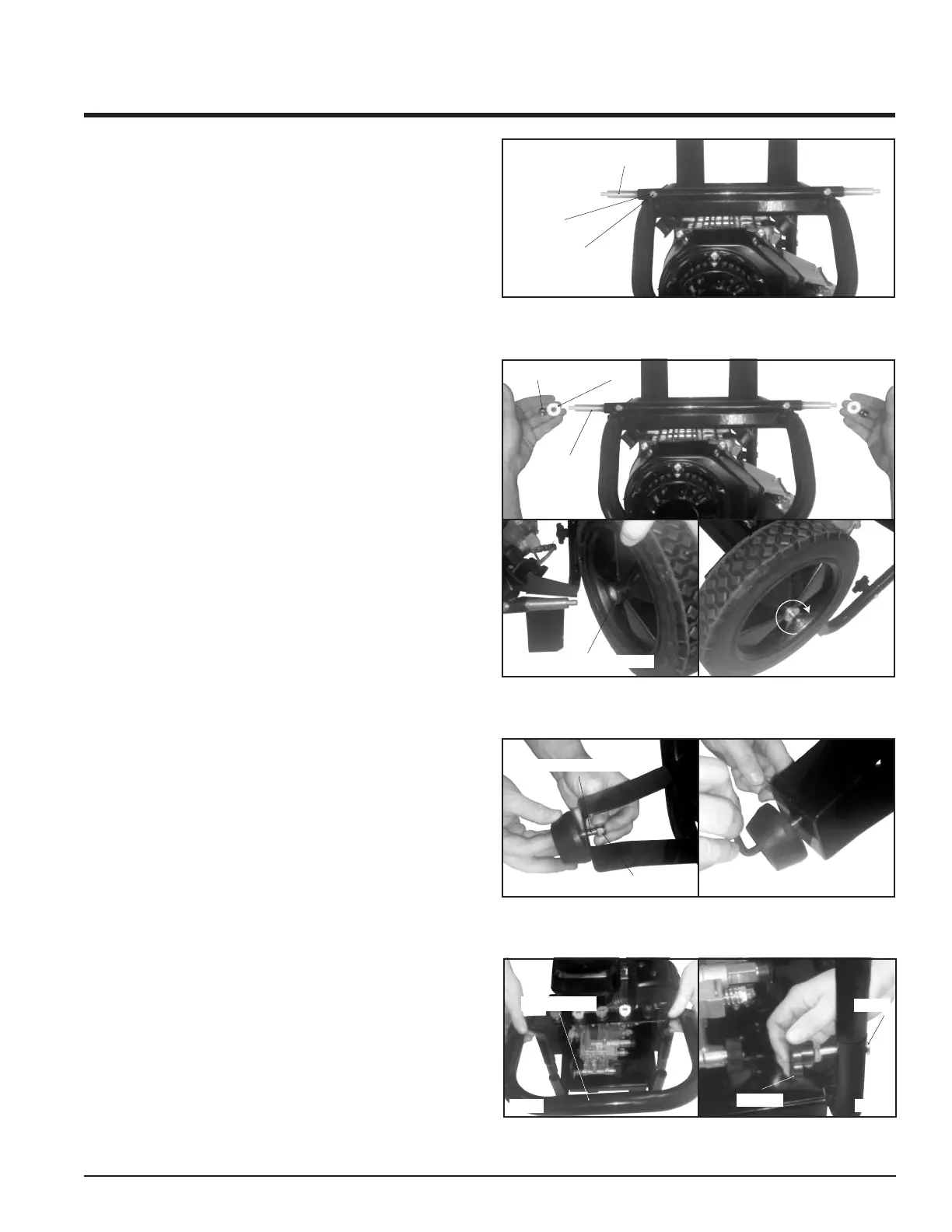

1. Coloque la unidad boca arriba e inserte el
eje dentro del tubo delantero (FIG 1). Utilice
(1) arandela M6 y (1) tornillo con cabeza
hexagonale M6 x 15 mm de longitud, para
ensamblar el eje con la estructura, utilizando
la llave de boca fija incluida. Apriete el
tornillo firmemente. Repita el mismo
procedimiento en el lado opuesto.
2. Quite (1) arandela M8 y (1) tuerca M8 del eje
y coloque la rueda sobre el eje (FIG 2).
Asegúrese de que el cubo de la rueda esté
colocado en la parte interior (FIG 3). El lado
del cubo de la rueda tiene una pieza central
que sobresalga de la rueda de
aproximadamente 6 mm. Vuelva a colocar
la arandela y la tuerca sobre el eje,
utilizando la llave de boca fija incluida (FIG
4). Apriete el tornillo firmemente. Repita el
mismo procedimiento en el lado opuesto.
3. Con la unidad todavía boca arriba, instale las
patas de caucho, utilizando (1) tornillo de
cabeza hueca M8 x 30 mm de longitud y (1)
tuerca M8 (FIG 5). Utilizando la llave
hexagonal y la llave de boca fija incluidas,
apriete el tornillo firmemente. Repita el
mismo procedimiento en el lado opuesto
(FIG 6).
4. Coloque la unidad en sus ruedas y patas de
caucho. Inserte la empuñadura dentro de la
estructura (Fig.7). Localice la ferretería
(tornillos y botones) dentro de la bolsa de
plástico, incluida con el modo de empleo.
Asegúrese de que los orificios de la
empuñadura y de la estructura estén bien
alineados. Inserte los tornillos de la
empuñadura a través de los orificios a partir
de la parte exterior (FIG 8). Enrosque los
botones sobre los tornillos a partir de la
parte interior y apriételos firmemente en sus
lugares (FIG 8).
FIG 1
eje
M6 arandela
FIG 2
FIG 4FIG 3
eje
cubo de la rueda
M8 tuerca
FIG 6
FIG 5
M8 tuerca
M8 x 30 mm tornillo
M6 X 15mm tornillo
M8 arandela
FIG 8
FIG 7
botones
tornillo
empuñadura
