INSTRUCCIONES PARA ENSAMBLAJE (CONT.)
• GUÁRDENSE TODAS LAS INSTRUCCIONES

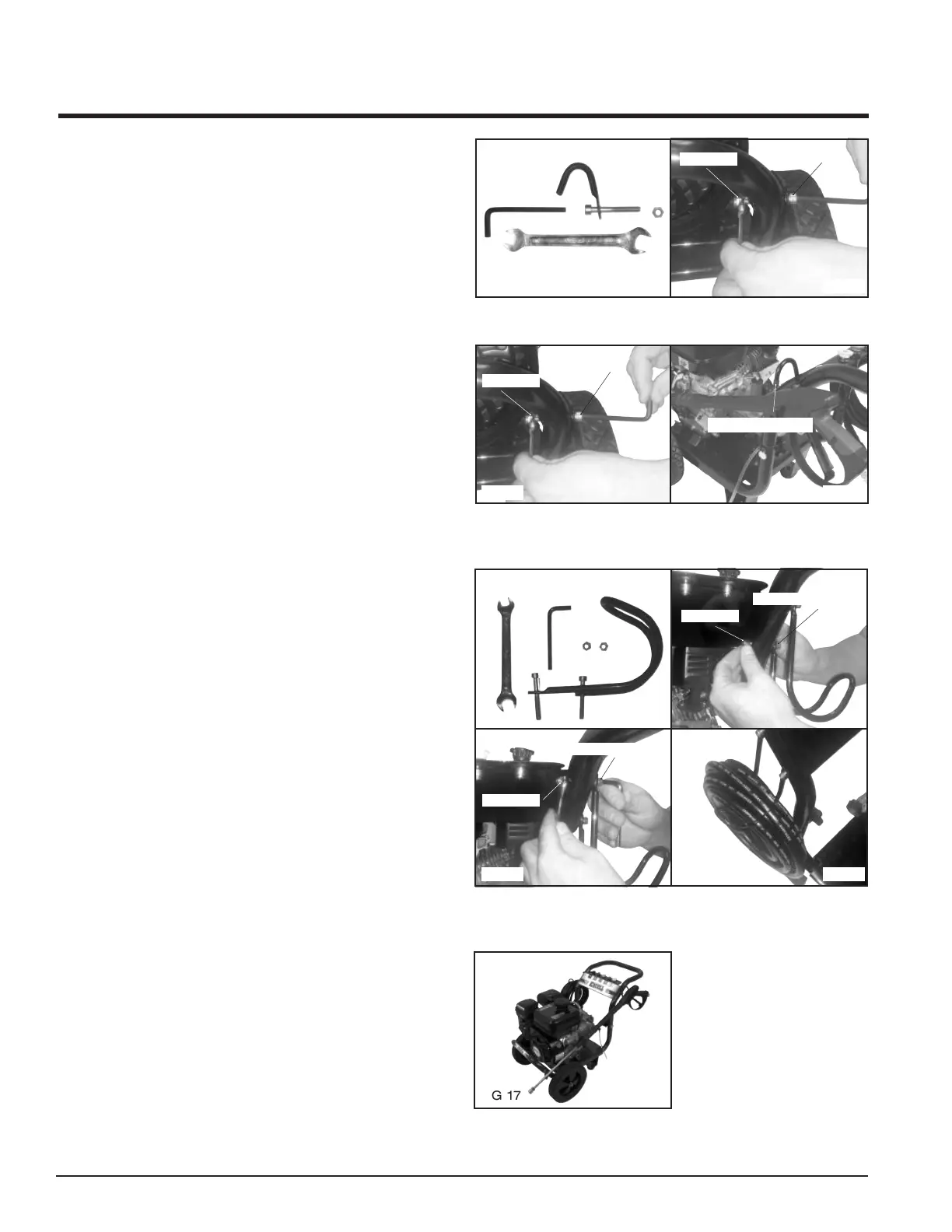

5. Instale el gancho inferior de la pistola,
utilizando (1) tornillo de cabeza hueca
M6 x 45 mm de longitud, (1) tuerca M6, la
llave hexagonal y la llave de boca fija
incluidas (FIG 9). Apriete el tornillo
firmemente (FIG 10).
6. Instale el gancho superior de la pistola,
utilizando (1) tornillo de cabeza hueca
M6 x 45 mm de longitud, (1) tuerca M6, la
llave hexagonal y la llave de boca fija
incluidas (FIG 11). Apriete el tornillo
firmemente.
7. Instale el soporte superior para la manguera,
utilizando (2) tornillos de cabeza hueca M6 x
45 mm de longitud, (2) tuercas M6, la llave
hexagonal y la llave de boca fija incluidas
(FIG 13-16). Apriete los tornillos firmemente.
8. Ensamblaje final de la unidad (FIG 17).
FIG 10
FIG 12
FIG 9
FIG 11
M6 tuerca
M6 tuerca
el gancho superior
FIG 13
FIG 15 FIG 16
FIG 14
M6 X 45mm tornillo
M6 X 45mm tornillo
M6 X 45mm tornillo
M6 X 45mm tornillo
M6 tuerca
M6 tuerca
FIG 17
