Copyright © 2017 MAT Industries, LLC
23 - FR
DIRECTIVES D’ASSEMBLAGE
• CONSERVER TOUTES LES INSTRUCTIONS

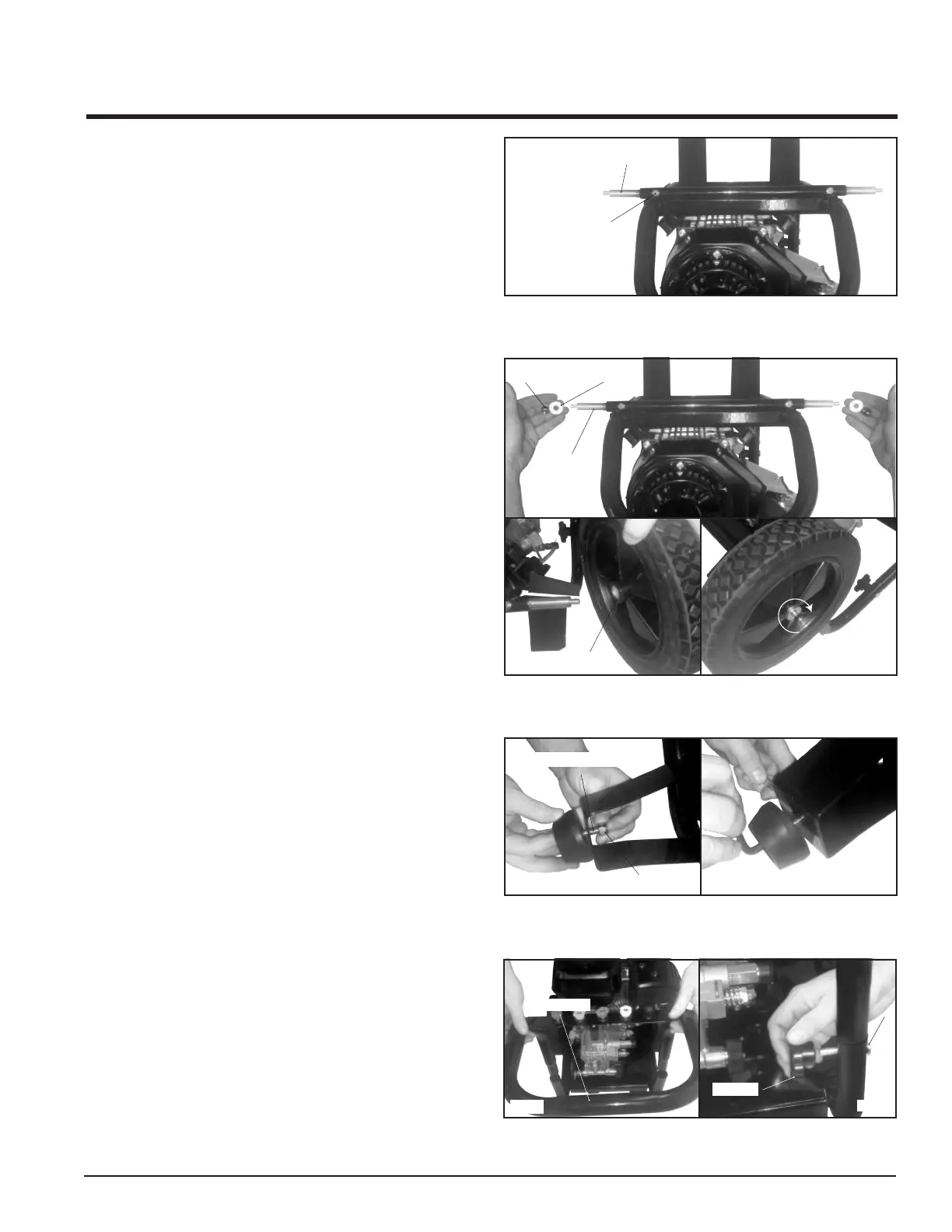

1. Placez l’unité sur le dos et insérez l’essieu
dans le tube avant (FIG 1). Utilisez (1)
rondelle M6 et (1) vis à tête hexagonale M6
x 15 mm de longueur, pour assembler
l’essieu à la structure à l’aide de la clé
ouverte incluse. Resserrez fermement la vis.
Répétez la même procédure sur le côté
opposé.
2. Retirez (1) rondelle M8 et (1) écrou M8 de
l’essieu et placez la roue sur l’essieu (FIG 2).
Assurez-vous que le moyeu de la roue est
situé à l’intérieur (FIG 3). Le côté du moyeu
de la roue possède la pièce centrale,
dépassant de la roue d’environ 6 mm.
Replacez la rondelle et l’écrou sur l’essieu, à
l’aide de la clé ouverte incluse (FIG 4).
Resserrez fermement la vis. Répétez la
même procédure sur le côté opposé.
3. Avec l’unité toujours sur le dos, installez les
pattes en caoutchouc, à l’aide de (1) vis à
chapeau à tête creuse M8 x 30 mm de
longueur et (1) écrou M8 (FIG 5). À l’aide de
la clé hexagonale et de la clé ouverte
incluses, resserrez fermement la vis.
Répétez la même procédure sur le côté
opposé (FIG 6).
4. Placez l’unité sur ses roues et pattes en
caoutchouc. Insérez la poignée dans la
structure (Fig.7). Localisez la quincaillerie
(boulons et boutons) dans le sac en
plastique, fourni avec le mode d’emploi.
Assurez-vous que les orifices de la poignée
et de la structure sont bien alignés. Insérez
les vis de la poignée à travers les orifices à
partir de l’extérieur (FIG 8). Enfilez les
boutons sur les vis à partir de l’intérieur et
resserrez-les fermement en place (FIG 8).
FIG 1
essieu
M6 rondelle /
M6 X 15mm vis
FIG 2
FIG 4FIG 3
essieu
moyeu
M8 rondelle
FIG 6
FIG 5
M8 écrou
M8 x 30 mm vis
M8 écrou
FIG 8
FIG 7
boutons
vis
poignée
