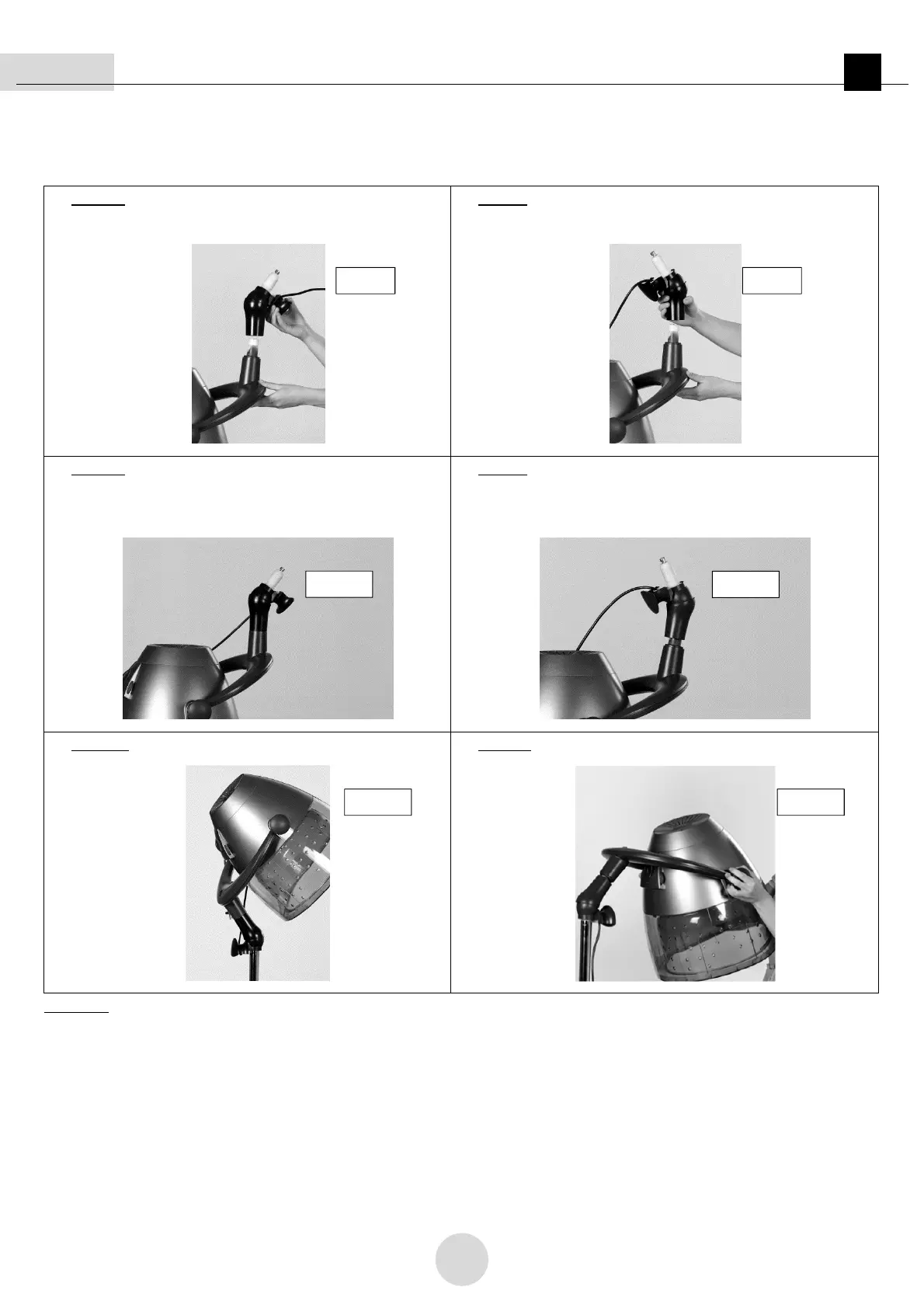

12 Anleitung zur richtigen Adaptermontage M41
31
D
Bei der Adaptermontage zeigt der Zapfen des Haubenbügels nach oben.
Richtig: Den Adapter so auf den Zapfen setzen, dass
der Kabelhalter vom Gerät wegzeigt.
Falsch: Der Kabelhalter zeigt zur Haube.
Richtig: Der Adapter lässt sich leicht auf den Zapfen
schieben und rastet ebenso spürbar leicht in der
Endstellung ein.
Falsch: Der Adapter muss mit Gewalt auf den Zapfen
geschoben werden und rastet nur schwer in der
Endstellung ein.
Richtige Betriebsstellung.
Falsche Betriebsstellung.
Achtung: Nach erfolgter Montage, kann nur der Technische Kundendienst die Verbindung von Adapter und Haube
wieder lösen.
Richtig Falsch
Richtig
Falsch
Richtig Falsch
