IT4
CFI EXTEL QUATTRO
2
- 12/2015
c. Collegamento della motorizzazione del cancello ( g. 6)
Collegarla direttamente ai morsetti 3 e 4 sul retro della telecamera. La telecamera ha un contatto pulito senza
corrente da collegare al comando “pulsante comando” dell’automazione.
Da notare che tale funzione è valida solo se lo schermo è acceso.

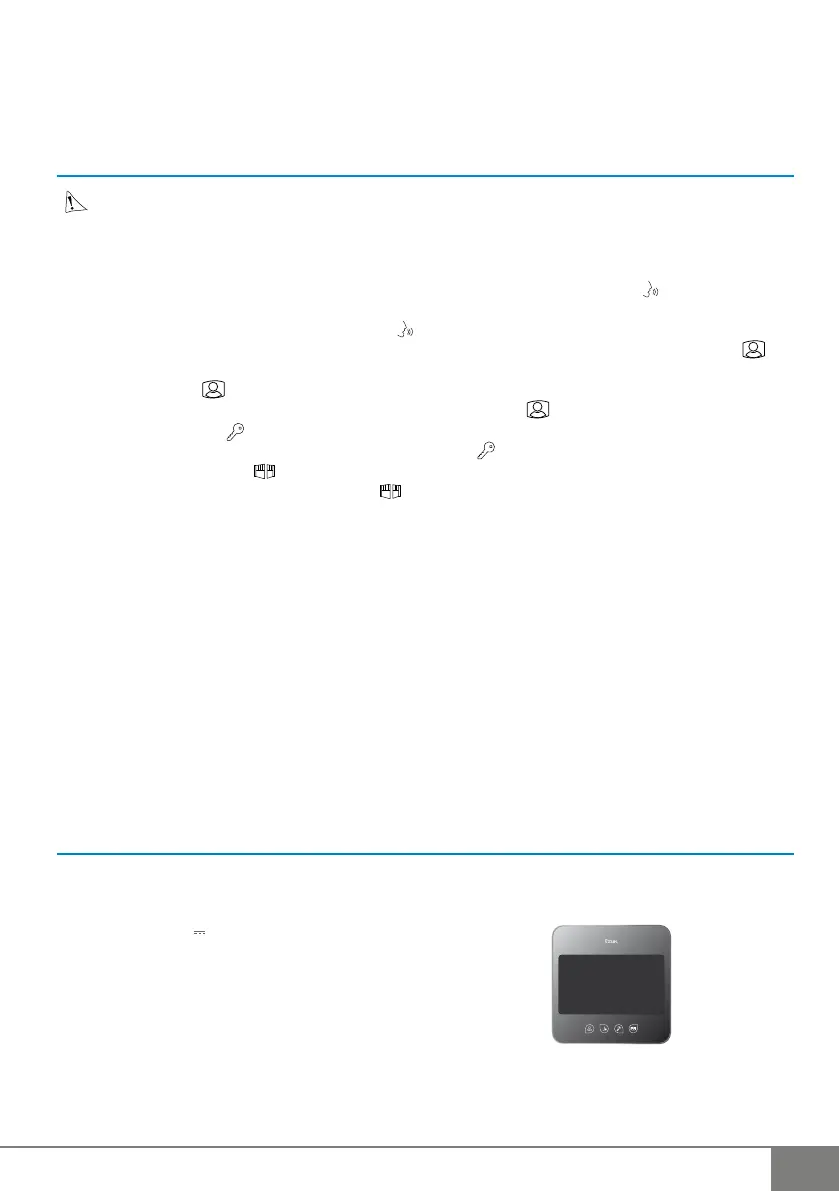

6 . MODALITÀ D’USO
Importante : I tasti devono essere premuti esclusivamente con le dita
(Pressione 200-300 gr).
a. Utilizzazione del videocitofono
• Premendo il pulsante di chiamata della pulsantiera esterna, si attivano un segnale sonoro e l’accensione del moni-
tor per una durata di circa 30 secondi. Una volta identificato il visitatore, premere il tasto per comunicare con
lui.
Notare: È sufficiente premere una sola volta il tasto
per entrare in comunicazione con la pulsantiera esterna.
• Terminata la conversazione attendere la fine della temporizzazione di circa 2 min. o premere il tasto
per
spegnere il monitor.
• Riavvio dell’immage:
Per riavviare l’immagine per 30 secondi supplementari, premere il tasto .
• Comando dell’incontro:
L’incontro o la serratura si attivano quando si preme il pulsante .
• Comando dell’automazione:
Per comandare un automazione premere il tasto .
Da notare che le funzioni d’apertura sono valide solo se lo schermo è acceso. Una breve interru-
zione dell’immagine si produce al momento dell’attivazione del comando.
b. Regolazioni del videocitofono ( g.2)
4 regolazioni sono accessibili sul lato del monitor:
• Selezione della melodia (9).
• Regolazione del volume della melodia (6).
• Regolazione della luminosità (7).
• Regolazione del colore (8).
c. Regolazioni sulla telecamera ( g. 3)
Se durante l’installazione del monitor e della pulsantiera esterna nelle sedi definitive si nota un allineamento sba-
gliato dell’obiettivo della telecamera, sarà possibile colmare tale divario servendosi dei fori di regolazione posti sulla
parte posteriore della pulsantiera esterna. . Attenzione, sarà possibile recuperare solo alcuni centimetri in altezza.
7 . CARATTERISTICHE TECNICHE
a.Monitor (MN QUATTRO
2
)
• Articolo: 810277
• Alimentazione: 17 V
• Consumo: 6,8 W
• Schermo 7” (18 cm).
• Risoluzione: 480 x 234 punti
• Dimensioni (mm): 180x180x20
