Extel QUATTRO2 - Características Técnicas; Ligação de Uma Motorização de Portão; Modo de Utilização; Monitor

PT4
CFI EXTEL QUATTRO
2
- 12/2015
Importante :
A chapa-testa ou a fechadura eléctrica que vai instalar, deverá imperativamente ser equipada de uma memória
mecânica como todas as referências EXTEL. Para a cablagem consultar a etiqueta colada nas costas do monitor e
nas costas da câmara.
c. Ligação de uma motorização de portão ( g. 6)
Ligá-la directamente nos terminais 3 e 4 nas costas da câmara. A câmara produz um contacto “seco” sem corrente
que deve ser ligado no comando “botão de contacto” do seu automatismo.
Note que esta função só é válida se o ecrã estiver aceso.

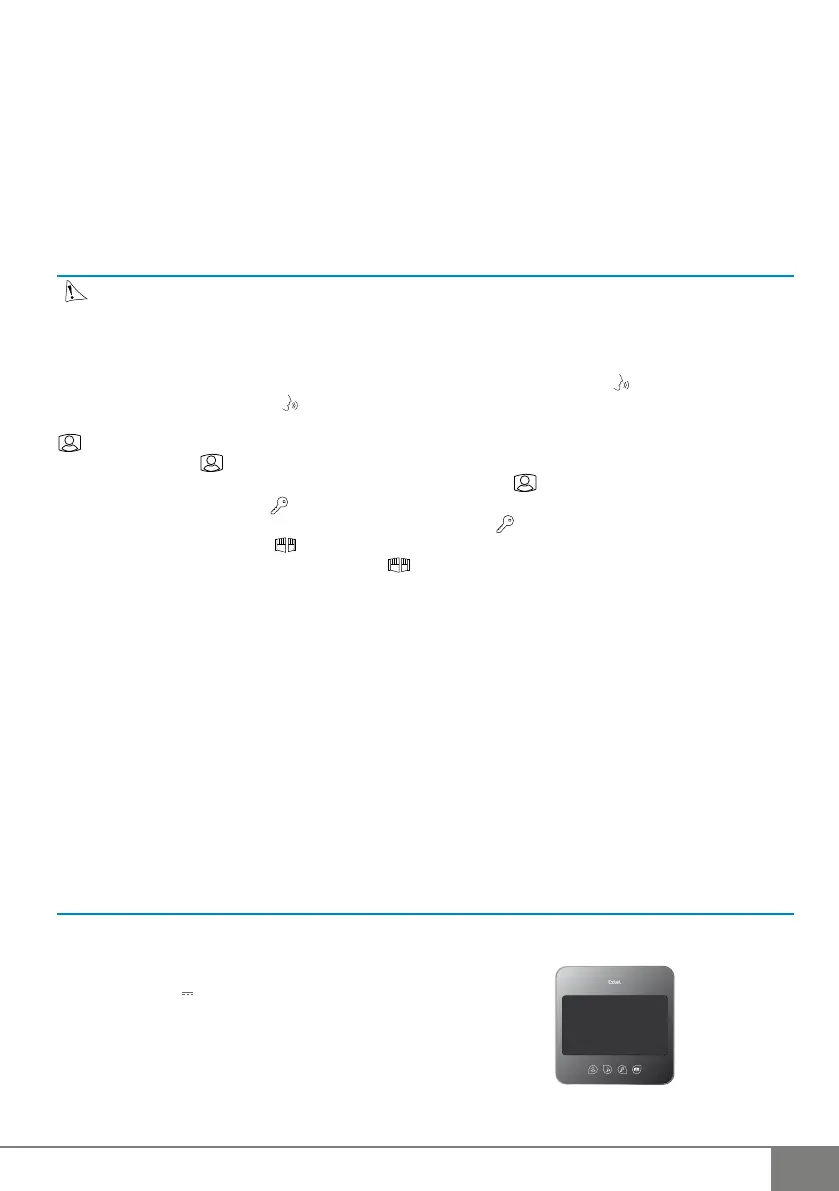

6 . MODO DE UTILIZAÇÃO
Importante : As teclas tácteis devem ser manipuladas unicamente com os dedos (Pressão 200-300 gr)
a. Utilização do videofone
• Uma chamada no botão da placa de rua dispara um sinal sonoro e a ligação do monitor durante
aproximadamente 30 segundos. Quando o visitante for identificado, carregar na tecla ara comunicar com ele.
Nota: Basta um impulso na tecla para entrar em comunicação com a placa de rua.
• Quando tiver terminado a conversação esperar o fim da temporização cerca de 2 minutos ou carregar na tecla
para apagar o monitor.
• Relance da imagem:
Para relançar a imagem 30 segundos suplementares, carregar na tecla .
• Comando de uma chapa-testa:
A chapa-testa ou a fechadura dispara quando se carrega no botão .
• Comando de um automatismo:
Para comandar um automatismo carregar na tecla .
Nota que as funções de abertura são válidas unicamente se o ecrã estiver aceso. Um corte breve da
imagem produz-se por isso no momento do comando.
b. Regulações do videofone ( g.2)
4 regulações são acessíveis no lado do monitor:
• Selecção da melodia (9).
• Regulação do volume da melodia (6).
• Regulação da luminosidade (7).
• Regulação da cor (8).
c. Regulações na câmara ( g.3)
Se, na instalação do monitor e da placa de rua nas suas localizações definitivas, aperceber-se de um mau alinha-
mento do objectivo da câmara, poderá compensar este retardamento através dos orifícios de ajuste situados na
parte traseira do painel da rua. Atenção, só poderá corrigir alguns centímetros na altura.
7 . CARACTERÍSTICAS TÉCNICAS
a. Monitor (MN QUATTRO
2
)
• Referência: 810277
• Alimentação: 17 V
• Consumo: 6,8W
• Ecrã 7” (18 cm).
• Resolução: 480 x 234 pontos
• Dimensões (mm): 180x180x20
