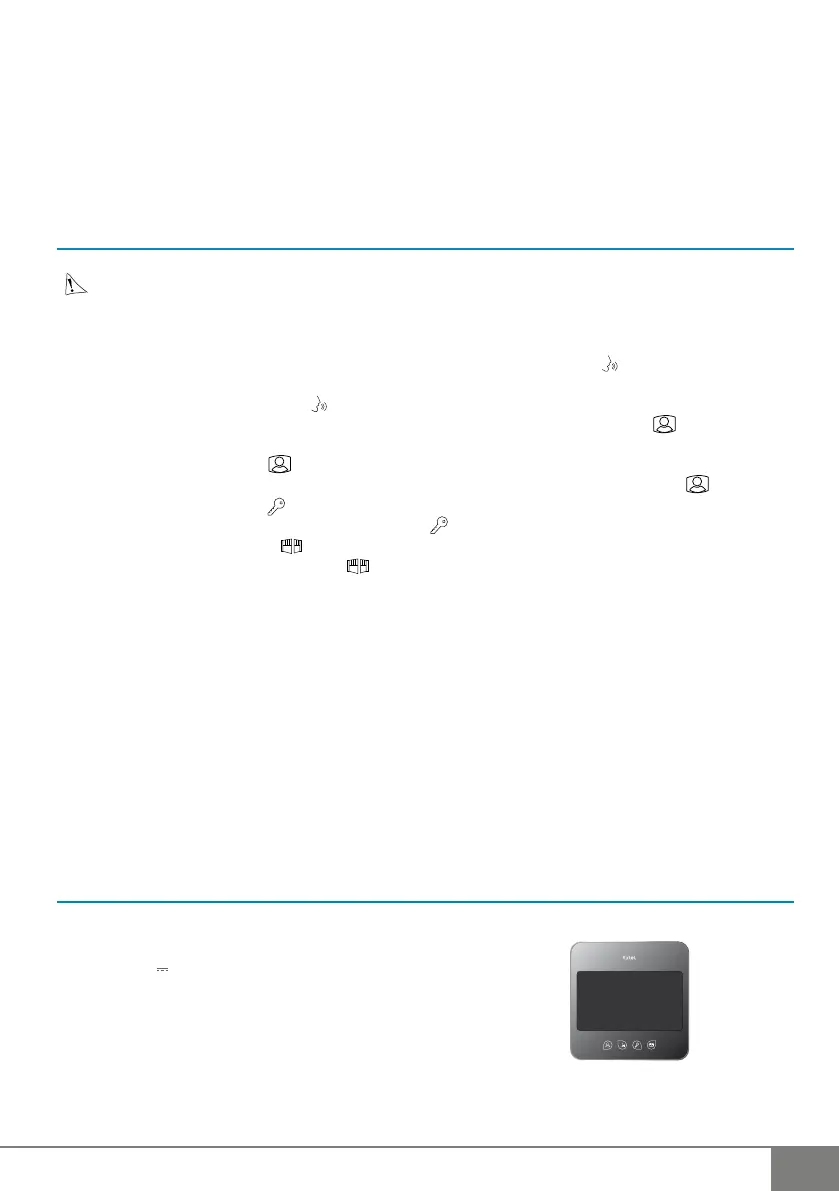

NL4
CFI EXTEL QUATTRO
2
- 12/2015
Belangrijk : De te installeren schootplaat of elektrisch slot moet verplicht uitgerust zijn met een mechanisch
geheugen zoals alle referenties van EXTEL. De bedrading moet worden uitgevoerd volgens het etiket dat aan de
achterkant van de monitor en van de camera zit gekleefd.
c. Aansluiting van een poortautomatisme (fig. 6)
Rechtstreeks aansluiten op de klemmen 3 en 4 aan de achterkant van de camera. De camera levert een “poten-
tiaal vrij” contact zonder stroom naar de bediening van de “drukknop” van uw poortautomatisme.
Nota : deze functie is enkel mogelijk wanneer het scherm is aangezet.
6 . GEBRUIKSAANWIJZING
Belangrijk : De aanraaktoetsen mogen alleen met de vingers aangeraakt worden
(Druk 200-300 gr).
a. Gebruik van de videofoon
• Wanneer een bezoeker drukt op de belknop van de straatunit, weerklinkt het belsignaal en gaat het scherm
gedurende 30 seconden branden. Zodra u de bezoeker herkend heeft, de toets pindrukken om met deze
persoon te kunnen communiceren.
Nota : één enkele impuls op de toets volstaat om te kunnen communiceren met de straatunit.
• Na het gesprek op de afloop van de temporisatie wachten gedurende 2 min. of de toets indrukken om de
monitor uit te zetten.
• Het beeld opnieuw oproepen:
Om het beeld opnieuw te laten verschijnen gedurende 30 extra seconden, drukken op de toets .
• Bediening van een schootplaat:
De schootplaat of het slot wordt bediend door de knop . in te drukken
• Bediening van een automatisme:
Om een automatisme te bedienen, de toets in drukken.
Nota : deze functie is enkel mogelijk wanneer het scherm is aangezet. Een korte onderbreking van
het beeld ontstaat op het moment van de bediening.
b. Instellingen van de videofoon ( g. 2)
4 instellingen zijn toegankelijk op de zijkant van de monitor:
• Selectie van de melodie (9).
• Instelling van het volume van de melodie (6).
• Instelling van de lichtsterkte (7).
• Instelling van de kleur (8).
c. Instellingen op de camera ( g. 3)
Indien u tijdens de installatie van de monitor en de straatunit bij hun uiteindelijke plaatsing een slechte
uitlijning van het objectief van de camera merkt, u kunt dit verschil bijstellen via de stelgaten aan de achterzijde
van de straatunit. Opgelet, u kunt slechts enkele centimeters in de hoogte corrigeren.
7 . TECHNISCHE EIGENSCHAPP
a. Monitor (MN QUATTRO
2
)
• Referentie : 810277
• Voeding : 17 V
• Verbruik : 6,8 W
• Scherm 7” (18 cm).
• Resolutie : 480 x 234 pixels
• Afmetingen (mm): 180x180x20
