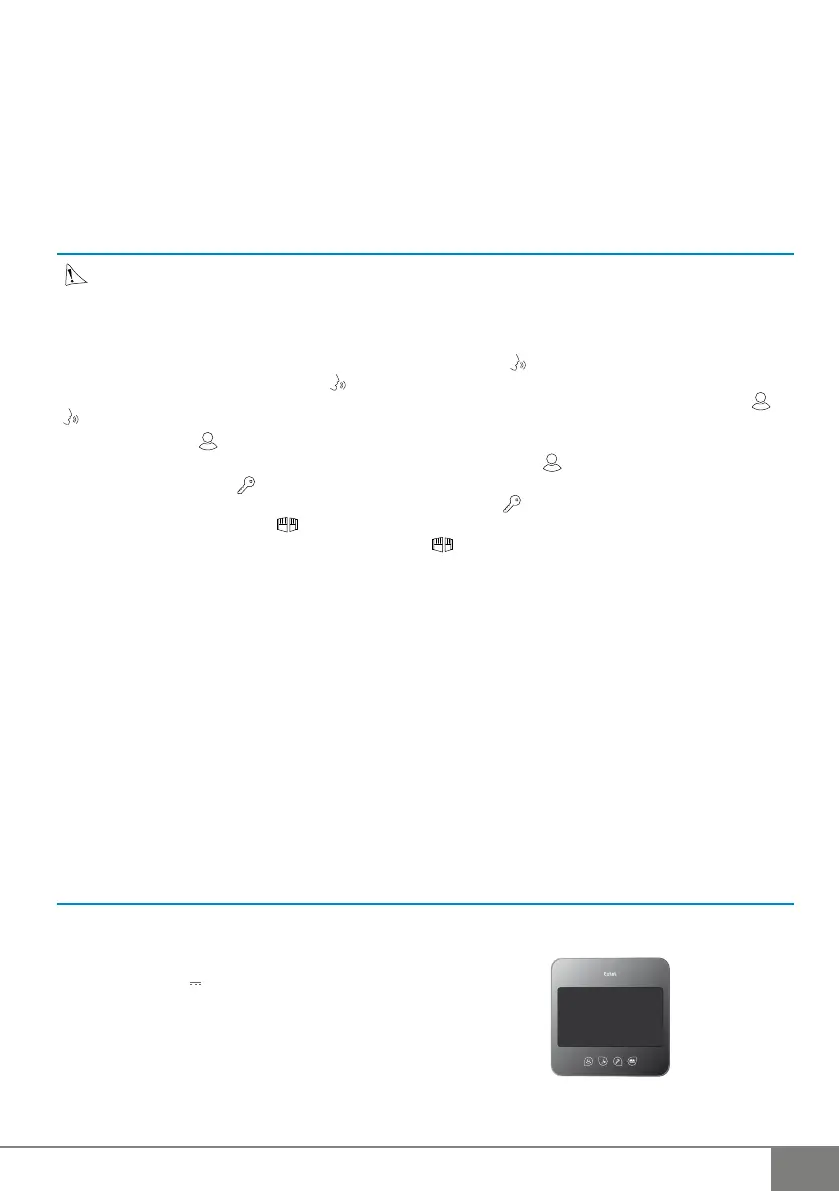

CFI EXTEL QUATTRO
2
- 12/2015
F4
Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une
mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer à l’étiquette collée au
dos de la caméra.
c. Raccordement d’une motorisation de portail ( g. 6)
La raccorder directement sur les bornes 3 et 4 au dos de la caméra. La caméra délivre un contact “sec” sans
courant à raccorder sur la commande “bouton poussoir” de votre automatisme.
A noter que cette fonction n’est valide que si l’écran est allumé.
6 . MODE D’EMPLOI
Important : Les touches sensitives doivent être manipulées uniquement avec les doigts.
a. Utilisation du visiophone
• Un appel sur le bouton de la platine de rue déclenche un signal sonore et l’allumage du moniteur pendant envi-
ron 30 secondes. Une fois le visiteur identifié, appuyer sur la touche pour communiquer avec lui.
Note : Une seule impulsion sur la touche est suffisante pour entrer en communication avec la platine de rue.
• La conversation terminée, attendre la fin de la temporisation d’environ 2 min ou appuyer sur les touches ou
pour éteindre le moniteur.
• Relance de l’image :
Pour relancer l’image 30 secondes supplémentaires, appuyer sur la touche .
• Commande d’une gâche :
La gâche ou la serrure se déclenche lorsqu’on appuie sur le bouton .
• Commande d’un automatisme :
Pour commander un automatisme appuyer sur la touche .
A noter que les fonctions d’ouverture ne sont valides que si l’écran est allumé. Une coupure brève
de l’image se produit alors au moment de la commande.
b. Réglages du visiophone ( g.2)
4 réglages sont accessibles sur le côté du moniteur :
• Sélection de la mélodie (9).
• Réglage du volume de la mélodie (6).
• Réglage de la luminosité (7).
• Réglage de la couleur (8).
c. Réglages sur la caméra ( g. 3)
Si, lors de l’installation du moniteur et de la platine de rue à leurs emplacements définitifs, vous vous apercevez
d’un mauvais alignement de l’objectif de la caméra, vous pourrez rattraper ce décalage grâce aux trous d’ajuste-
ment située au dos de la platine de rue. Attention, vous ne pourrez rattrapper seulement que quelques centimètres
en hauteur.
7 . CARACTÉRISTIQUES TECHNIQUES
a. Moniteur (MN QUATTRO
2
)
• Référence : 810277
• Alimentation : 17 V
• Consommation : 6,8 W
• Ecran 7” (18 cm).
• Résolution : 480 x 234 points
• Dimensions (mm): 180x180x20
