CFI EXTEL WESV 82600 - 10/2011 - V1
'

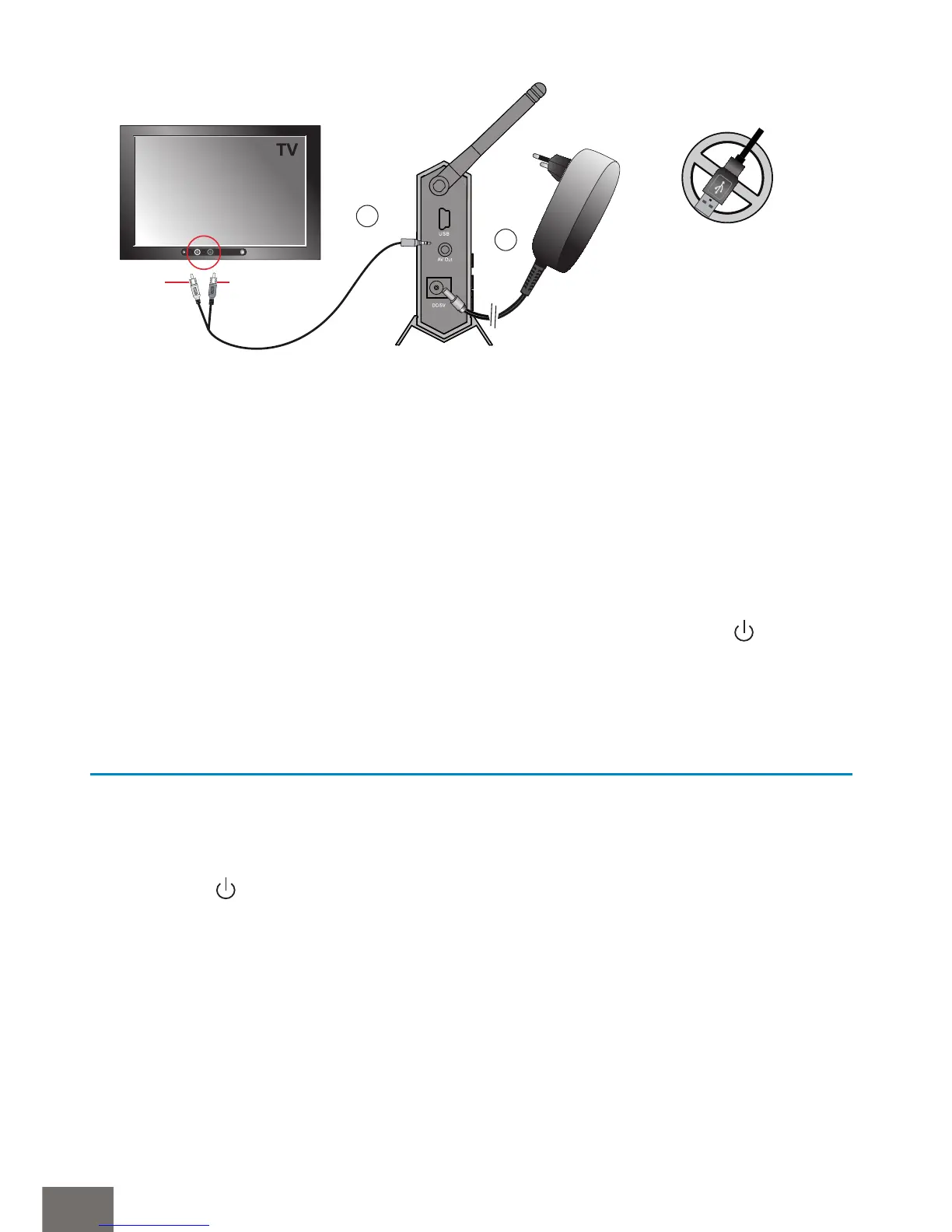

c. Anschluss des Empfängergehäuses mit einem TV oder Monitor
Bei einem schlechten Bild, überprüfen sie ob das gewählte Format des Videosignals mit ihrem
Bildschirm kompatibel ist.
1. Die Geräte ohne Stromanschluss
2. Zwei Geräte mit Hilfe des mitgelieferten RCA/Jack Kabels verbinden
3. Das Mini-Jack Kabel auf der Empfängerrückseite in den AV out Ausgang sowie die RCA
Stecker gelb (Video) und weiß (Audio) einstecken. (siehen obige Abbildung)
4. Verbinden sie das Kabel des 5VDC Adapters in den Stecker «Stromversorgung» des Em-
pfängers.
5. Stecken sie den Adapter in eine 230 VAC Steckdose: die Kontrollleuchte leuchtet in
grün.
6. Den Monitor mit dem Strom verbinden
6. BETRIEB UND VERWENDUNG EINES BAUSATZES
a. Inbetriebnahme
Auf die Taste Ein Aus drücken (verwenden sie diese Taste, um das Empfangsgehäuse
auszustellen).
b. Kameraanschluss
1. Verbinden sie das Kabel des 5VDC Adapters in den Stecker «Stromversorgung» der
Kamera.
2. Stecken sie den Adapter in eine Steckdose.
1
2
Video
Audio
Für diese Art von
Anschluss kein USB
Kabel verwenden.
