高清视频采集盒
使用说明
ezcap280高清视频采集盒支持从 HDMI或色差分量信号采集 1080P高清视频。产品采用一键录制设计，
操作简单。

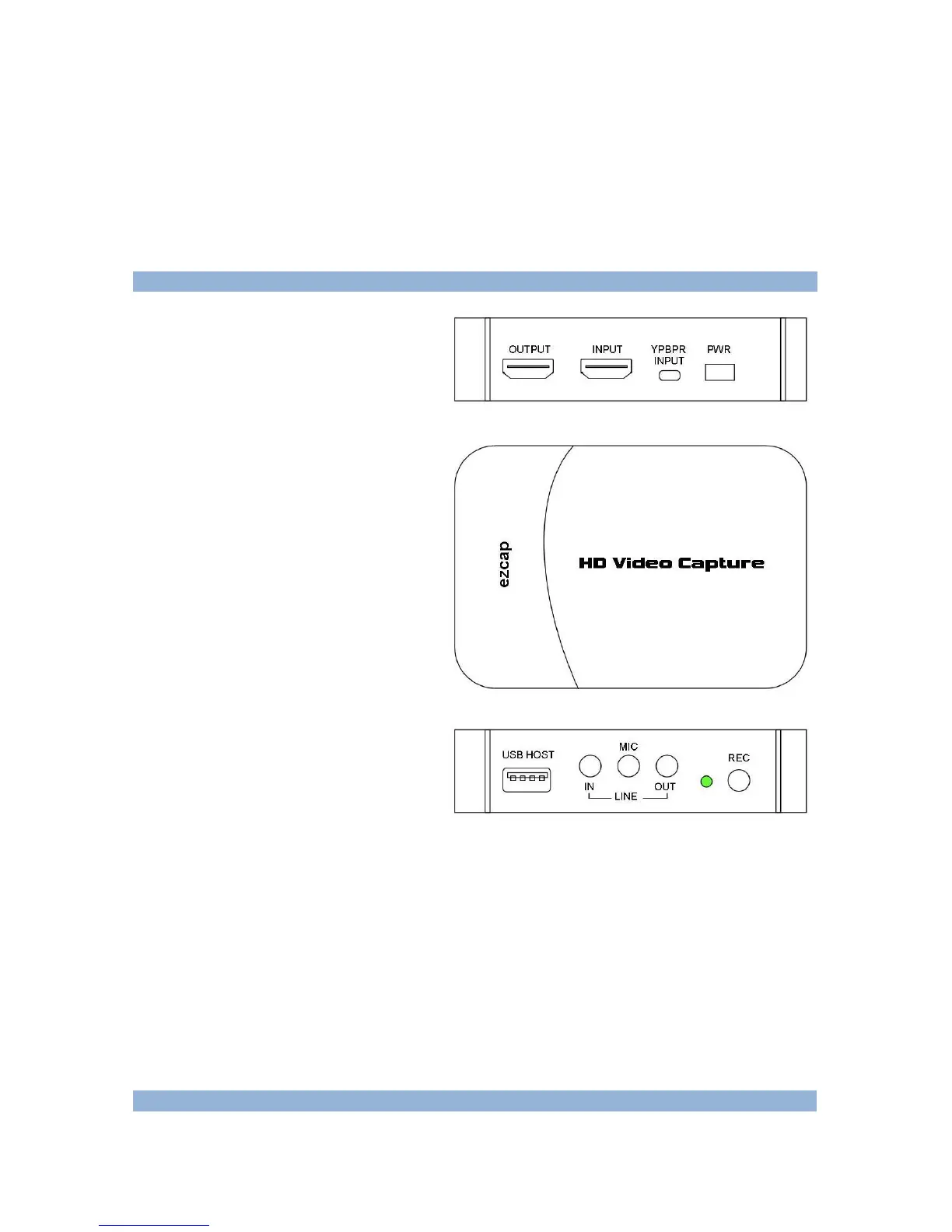

外观、按键及接口
1. OUTPUT—HDMI 视频输出，用于实时显示
从 HDMI 输入或色差输入到录像盒的视频。
2. INPUT—HDMI 视频输入
3. YPBPR INPUT—色差视频输入.
4. PWR—5V 供电口.
5. USB HOST—用于插入 U盘或 USB硬盘盒
以存储录制内容
6. LINE IN—音频输入接口
7. MIC—麦克风输入.
8. LINE OUT—音频输出.
9. LED 指示灯—状态指示。绿色为待机状态，
红色为录制状态。
10. REC 键—录制开始及停止。
注： 型号 ezcap280HB 没有色差视频输入接
口， 也没有线路输入和线路输出接口。
连接说明:
ezcap280 高清视频采集盒有两种视频输入选择：HDMI、色差分量。 同时 ezcap280 可以自动识别输
入的视频源，而不需要手动切换开关。
