2) Den hinteren Anschluss des Antriebs laut Angaben in Abb. 8 zusammenbauen.
3) Sicherstellen, dass der vordere Anschluss sich in der in Abb. 9 angegebenen Position befindet (mit mechanischem Anschlag
beim Schließen) oder in Abb. 10 (ohne mechanischem Anschlag beim Schließen). Sollte dies nicht eintreten, muss der Antrieb
einen Augenblick lang mit Strom gespeist werden, um den Anschluss in Position zu bringen.
ACHTUNG: Der Antrieb kann nur dann mit der Hand bewegt werden, wenn er auf dem Tor eingebaut ist und sich in entriegelter
Position befindet (siehe Abschnitt 6).
4) Den vorderen Bügel laut Angaben in Abb. 11
zusammenbauen. Im unteren Teil des
Anschlusses wurde eine sechseckige
Aufnahme CH=5 hergestellt (Abb. 11 – Bez.
A) für die Erleichterung der Montagearbeiten.
5) Den Antrieb am hinteren Bügel mit Hilfe der
im Lieferumfang enthaltenen Stifte befestigen,
siehe Abb. 12.

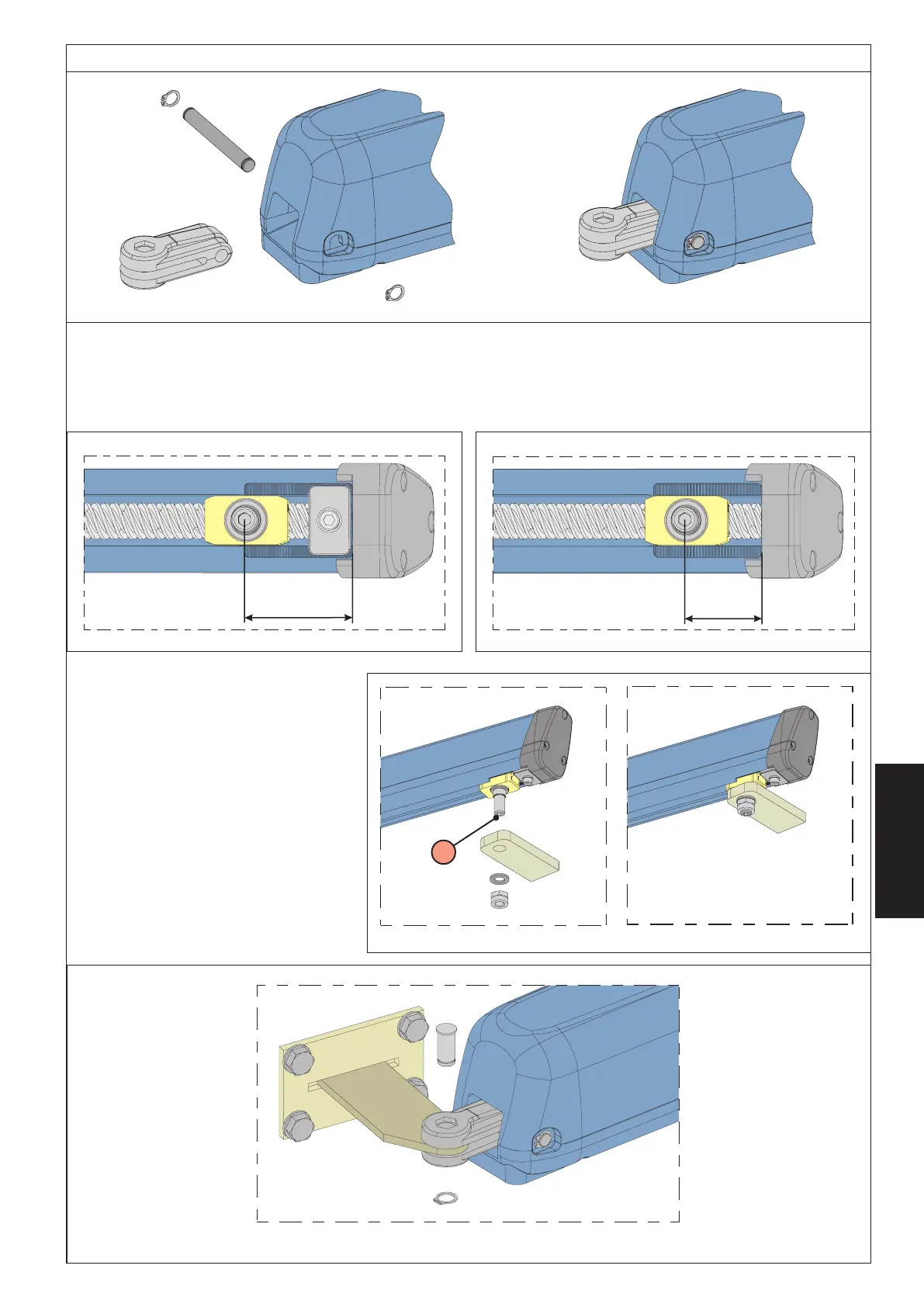

Abb. 8
Abb. 9
Abb. 10
Abb. 11
Abb. 12
