FAAC TM2 R - Elektrische Anschlüsse

TM2 R 37 A4516_6G66_Rev.C
ELEKTRISCHE ANSCHLÜSSE
- Um Gefahrensituationen und Betriebsstörungen zu vermeiden, müssen die
elektrischen Bauteile der Steuerung, die am Motor angeschlossen sind, den
elektrischen Eigenschaften dieses Motors entsprechen.
- Am Stromversorgungsnetz müssen Trennungsvorrichtungen vorgesehen sein,
die mit den nationalen Installationsvorschriften konform sind.
- Bei Verwendung im Außenbereich, ein Netzkabel mit der Bezeichnung H05RN-F
verwenden, das einen Kohlenstoffgehalt von mindestens 2% hat.
- Wird das weiße oder schwarze Kabel nicht verwendet, muss es stets entspre-
chend isoliert werden. Es ist gefährlich, das weiße oder schwarze Kabel zu
berühren, wenn der Motor mit Strom versorgt wird.

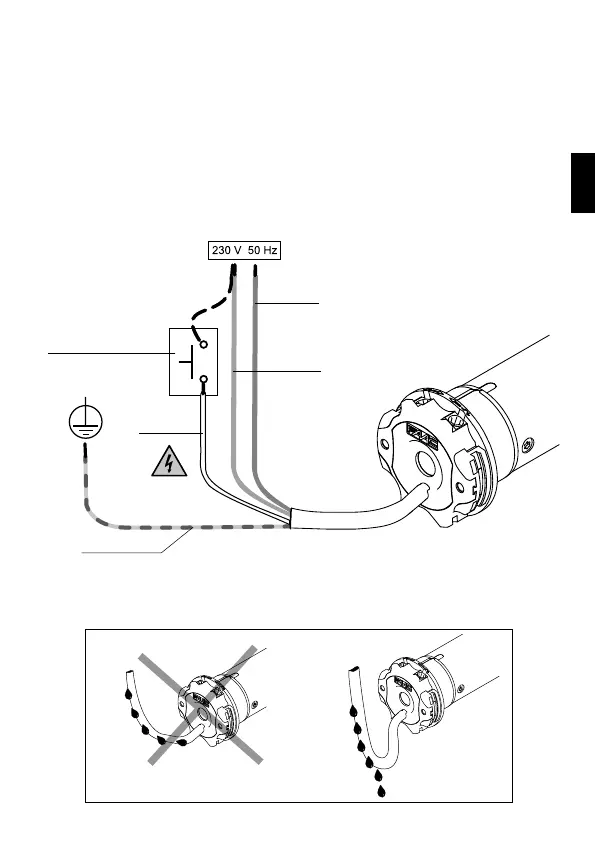

Optionale Taste*
braun
blau
weiß oder
schwarz
gelb - grün
* Die Installation der Taste ist optional, der Anschluss kann gleichermaßen mittels
des Phasenleiters (braunes Kabel) oder des Neutralleiters (blaues Kabel) erfolgen.
Mit der Taste ist es möglich, den Motor im Schritt-für-Schritt-Modus zu steuern
(Einfahren, Stopp, Ausfahren, Stopp usw.).
