TM2 R 93 A4516_6G66_Rev.C
DRAAIRICHTING VAN DE MOTOR INSTELLEN
Deze handeling kan zowel via de afstandsbediening als kabelbediening plaats-
vinden.
Met elke van de twee hieronder beschreven procedures, wordt de draairichting
van de motor t.o.v. de toetsen van de afstandsbediening of van het bekabelde
bedieningspaneel omgekeerd.
Vanaf de afstandsbediening:
Tn: Gememoriseerde afstandsbediening
Vanaf het bekabelde bedieningspaneel:

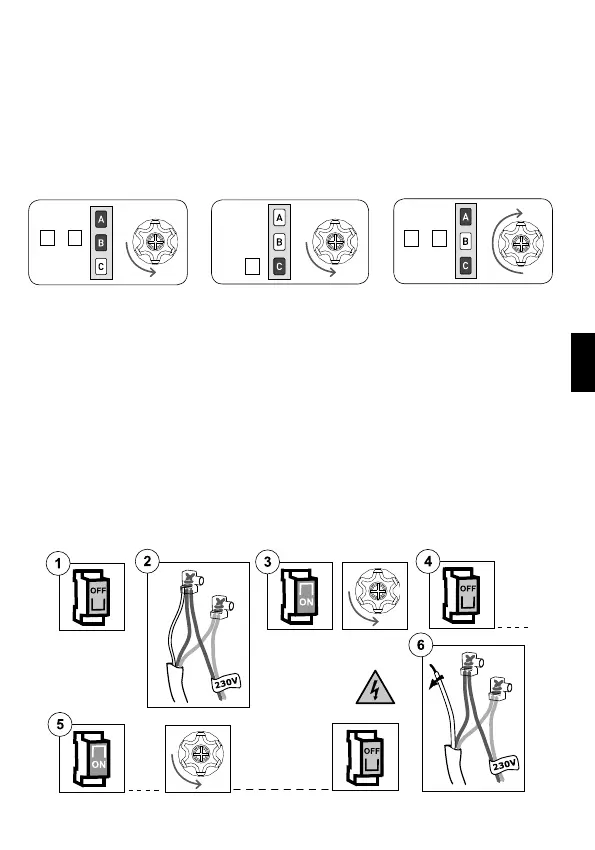

De volgorde is als volgt:
1) Onderbreek de voeding naar de motor, bijv. door de algemene schakelaar uit te zetten.
2) Sluit de witte of zwarte draad van de motor op de fasedraad (bruin) of nuldraad
(blauw) aan.
3) Zet de voeding van de motor aan; deze zal een korte rotatie in een richting maken.
4) Onderbreek de voeding naar de motor voor minstens 4 seconden.
5) Zet de voeding van de motor aan. Na ongeveer 2 seconden zal de motor een korte
rotatie in een richting moeten maken. Koppel binnen 3 seconden de motorvoeding
los, bijvoorbeeld via de hoofdschakelaar.
6) Maak de witte of zwarte draad van de motor weer los.
4 sec
2 sec
Tn
+
A B
Tn
C
Tn (4 sec)
+
A C
max 3 sec
NL
