Placer la boîte de contrôle
!
NOTE : La boîte de contrôle a besoin d’une
ouverture de 8.3 po (210 mm) x 10.6 po (270 mm)
et une profondeur minimale de 7.5 po (190 mm).
L’ouverture doit avoir accès à de l’eau et aux
prises.
!
NOTE : Depuis le centre de la cheminée, la
boîte de contrôle doit être située à une distance
INFÉRIEURE à 59 po (1.5 m) à gauche et 39 3/8
po (1.0 m) à droite de la cheminée.
Pour installer la boîte de contrôle :
1. Assembler la boîte de contrôle avec 2 vis (non
incluses) dans le mur arrière de l’ouverture. Utiliser
des vis adéquates au poids de la boîte de contrôle
et du matériel du mur.
2. Installer la porte de la boîte de contrôle.
Installation
Situer la cheminée
1. Placer la cheminée dans l’ouverture. Mettre à
niveau à l'aide des pieds ajustables et s’il faut
régler davantage, une cale peut être utilisée.
2. Placer la cheminée dans la position adéquate et
l'attacher au mur.
!
NOTE : Si la cheminée est destinée à être placée
dans une ouverture existante et qu’elle sera
utilisée avec l’accessoire de garniture, placer
la cheminée à votre convenance pour un rendu
esthétique optimal. L’e‑MatriX a besoin d’un
minimum de 2 po (50 mm) d’espace libre au‑
dessus de la cheminée.
PRÉCAUTION : L' e‑MatriX a besoin d’une
ventilation d’entrée minimale de 40 po² (258
cm²) en‑dessous de la cheminée. L’entrée doit
permettre l’air d’atteindre la partie inférieure de
l’unité.
210
[10.6”]
270

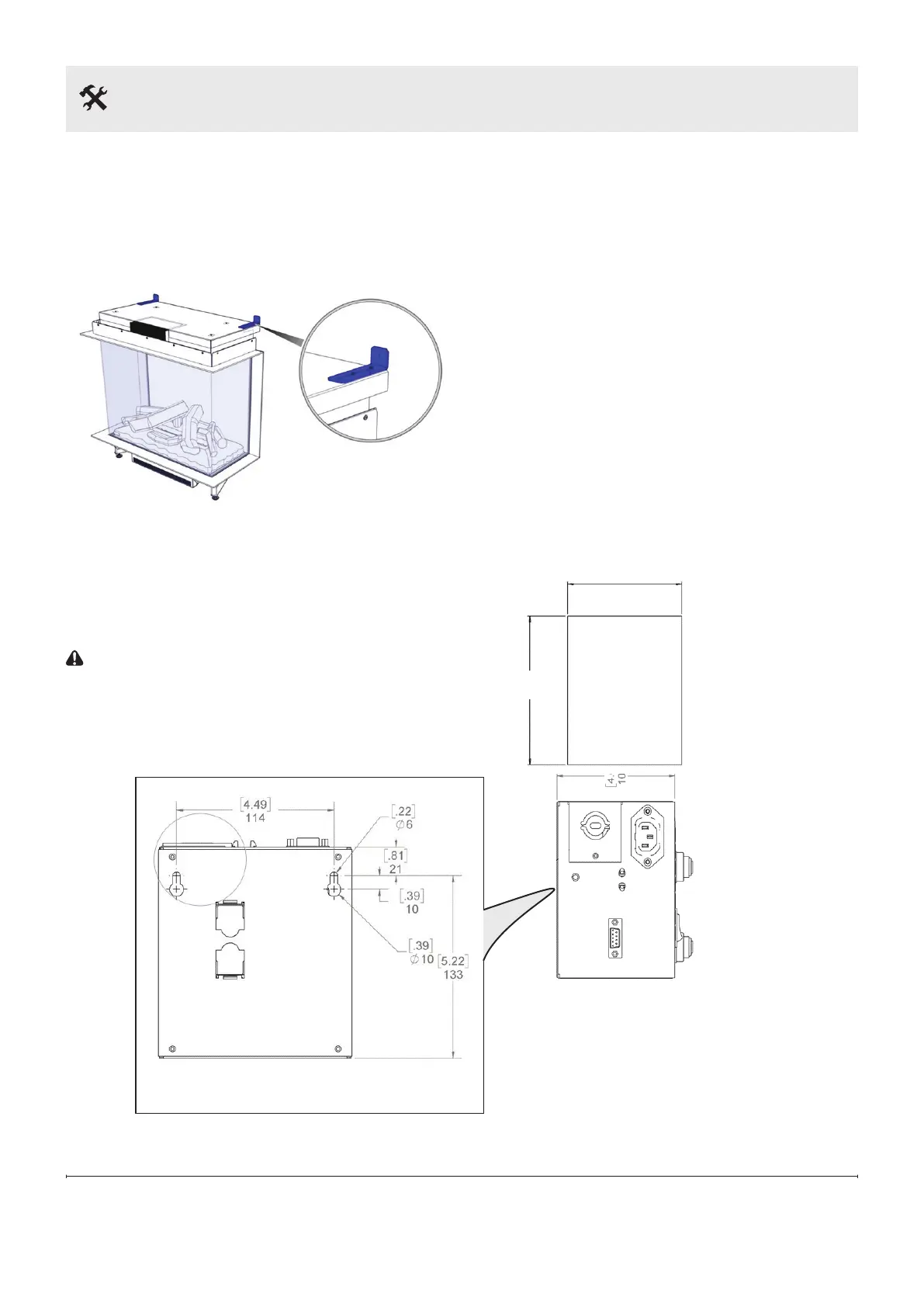

VUE ARRIÈRE
Ouverture de
construction
