Installation
[9.8]
250
[11.8]
300

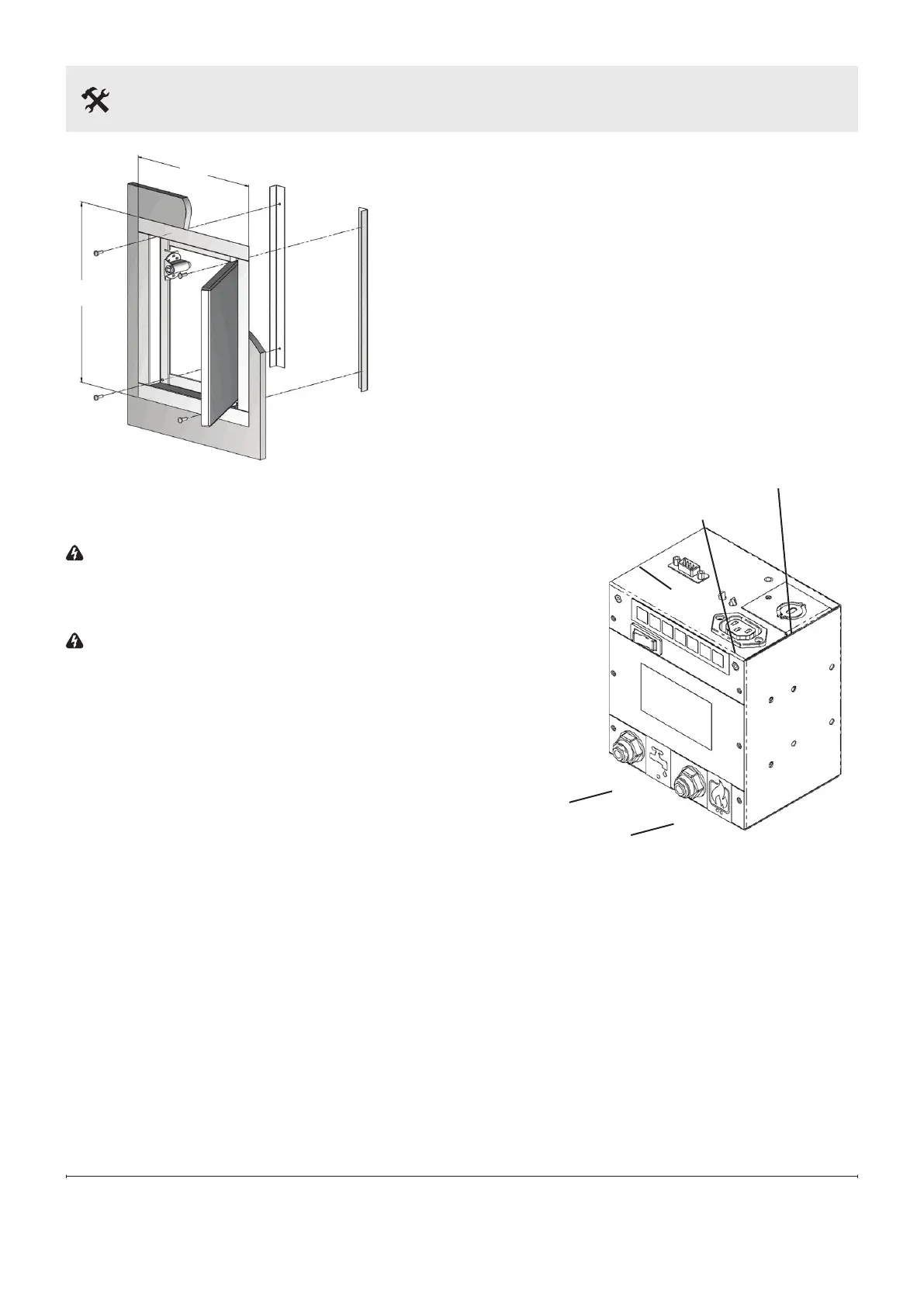

Connecter l’alimentation électrique
AVERTISSEMENT : Ne pas essayer de connecter
vos propres circuits. Pour réduire le risque d’incendie,
de choc électrique ou de blessures physiques, faire
toujours appel à un électricien certié.
AVERTISSEMENT : S'assurer que le circuit
d’alimentation dans lequel la cheminée sera installée
ne soit pas allumé jusqu’à terminer l’installation.
1. Utiliser un conducteur double avec un câble
électrique à terre (3 câbles au total) depuis le
disjoncteur jusqu’à la boîte de contrôle.
2. Assurer une longueur du câble adéquate pour que
la boîte de contrôle puisse être connecté avant
l’assemblage.
3. Enlever le panneau amovible de la boîte
de contrôle.
4. Passer le câble d’alimentation électrique par le
trou amovible et le fixer à l’aide d’un réducteur de
tension de 1/2 po.
5. Connecter le câble noir depuis la boîte de contrôle
jusqu’au câble sous tension (L1).
6. Connecter le câble blanc depuis la boîte de
contrôle jusqu’au câble neutre (N) du câble
d’alimentation électrique.
7. Connecter le câble vert depuis la boîte de contrôle
jusqu’au câble à terre (G) du câble d’alimentation
électrique.
8. Réinstaller le panneau amovible dans la boîte
de contrôle.
9. Connecter la boîte de contrôle à la cheminée en
utilisant le câble d’extension CA fourni.
10. Connecter le raccordement DC de la boîte de
contrôle à la cheminée en utilisant le câble
DC fourni.
11. Assembler la boîte de contrôle comme décrit dans
la section précédente.
!
NOTE : L’extension maximale du câble depuis le
centre de la cheminée jusqu’au côté droit est de
3.3 pieds (1.0 m) et jusqu’au côté gauche est de
4.9 pieds (1.5 m).
Panneau amovible pour
connexion câblée
Connexion prise
électrique
Connexion
câble DC
Entrée
Sortie
