Installation
Connecter l’alimentation d’eau
La cheminée e‑MatriX est équipée avec les
protections de débordement d’eau suivantes :
• Valve électromécanique dans la boîte de contrôle
activé par un senseur de débordement dans le
réservoir d’eau.
• Valve d’absorption activée quand le réservoir
d’eau déborde.
Pour connecter l’alimentation d’eau :

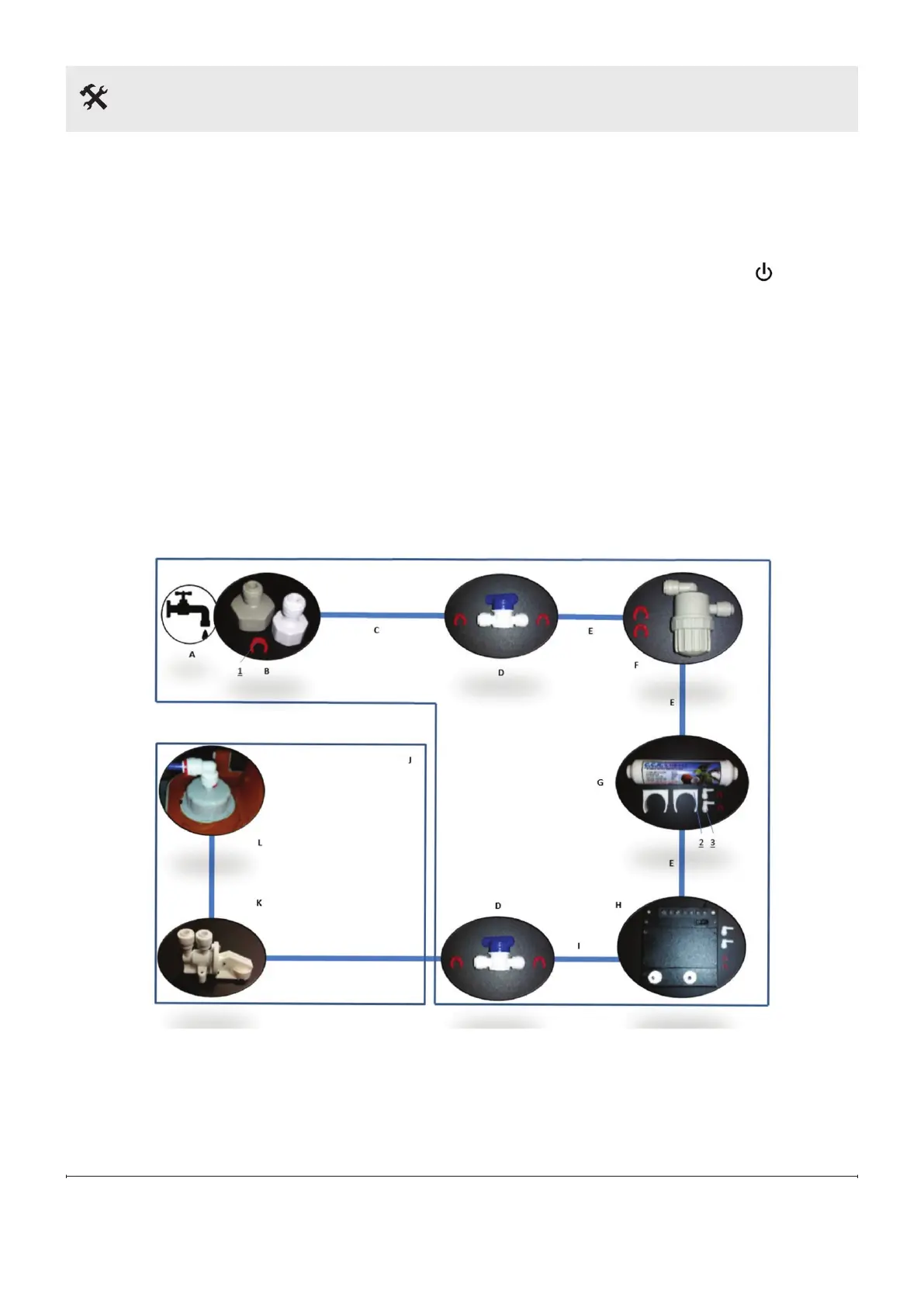

1. Connecter tous les composants d’alimentation
d’eau selon les diagrammes ci‑dessous. Toutes les
parties sont fournies avec le produit.
2. Placer les filtres d’eau dans un endroit accessible
bien alignés. Suivre les étiquettes de direction du
flux dans les filtres et la boîte de contrôle.
!
NOTE : Vérifier toutes les connexions pour assurer
qu’il n’y ait pas des fuites d’eau avant de placer la
base de carburant et la vitre frontale.
Vérifier la présence de fuites au niveau des
connexions d’eau
1. Assurer que tous les robinets à bille sont ouverts.
2. Activer l’alimentation d’eau.
3. Appuyer sur l’interrupteur principal [ ] dans la
boîte de contrôle pour qu’il soit en position allumé.
• Si le niveau d’eau est suffisant, les flammes
démarreront automatiquement après 45
secondes.
• Si le niveau d’eau n’est pas suffisant, les DELs
clignoteront deux fois après 45 secondes.
Appuyer sur l’interrupteur principal pour qu’il
soit en position éteint, patienter 5 secondes et
répéter l’étape précédente. (Parfois il faudra
répéter cette procédure plusieurs fois).
4. Assurer que toutes les connexions d’eau soient
bien serrées et qu’il n’y ait pas de fuites.
e-MatriX Engine
A = Alimentation d'eau E = À couper à partir d'un tuyau
de ¼ po de 1 m
I = Tuyau ¼ po de 1.5 m
B = Connecteur ½ ou ¾ po F = Filtre à mailles J = Appareil e‑MatriX
C = Tuyau ¼ po de 1 m G = Filtre intégré K = Valve d’absorption. L’utilisateur ne doit pas le
connecter. Référence pour service uniquement.
D = Robinet à bille H = Boîte de contrôle L = Bouchon de remplissage. L’utilisateur ne doit pas
le connecter. Référence pour service uniquement.
1 = Clips de sécurité (11x) 2 = Attaches du ltre intégré (2x) 3 = Coudes (4x)
Appareil e‑MatriX
