46

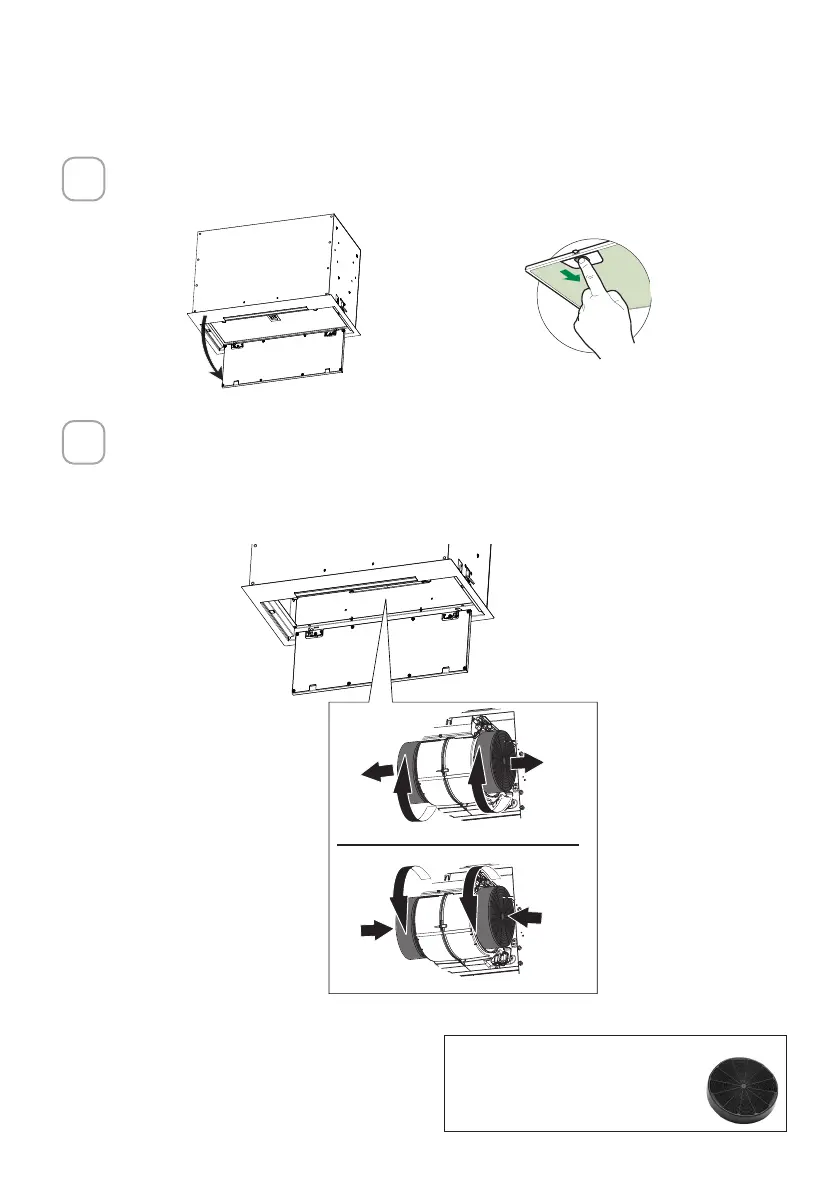

Ouvrez le panneau en le tirant vers le bas. Retirez le ltre à graisse en pous-
sant le levier vers l’arrière de l’appareil tout en tirant vers le bas.
Fixez chaque filtre à charbon à la grille noire de chaque côté du ventilateur.
Appuyez fermement le filtre à charbon sur la grille noire du côté du
ventilateur et tournez le filtre dans le sens horaire (vers l’avant de la hotte
d’insertion) jusqu’à ce qu’il se verrouille en place. Tournez dans le sens
antihoraire (vers l’arrière de la hotte d’insertion) pour le retirer.
Accessoire nécessaire pour le
filtre à charbon actif - sku sku
#FILTER1 ou #FILTER1LL2
POUR L’OPTION DE RECIRCULATION SANS CONDUIT
1
2
EN
7
7
INSTALLATION
Fitting the Hood canopy
BEFORE FITTING THE HOOD TO THE WALL UNIT, PROCEED AS FOLLOWS:
• Disconnect the wires to the Commands at the connectors.
• Disconnect the wires to the Light at the con-
nectors.
• The Hood can be installed directly on the
underside of
the wall unit (Minimum 650 mm
from the Cooker Hob).
• Create an opening in the bottom of the wall unit,
as shown.
• Insert the hood until the side supports snap into
place.
• Fasten using the 10 screws 12a provided.
• Lock in position by tightening the screws Vf from
underneath the hood.
• Open the suction panel by turning the specific knob.
• Disconnect the panel from the hood canopy by sliding the
fixing pin lever.
• Remove grease filters.
• Screw the Frame into place
using the 6 scr
ews 12f, re-
connect the wires to the
Commands and Light, re-
place the metal grease filter
and the Panel.
260
13
495 - 675
W
W
