72

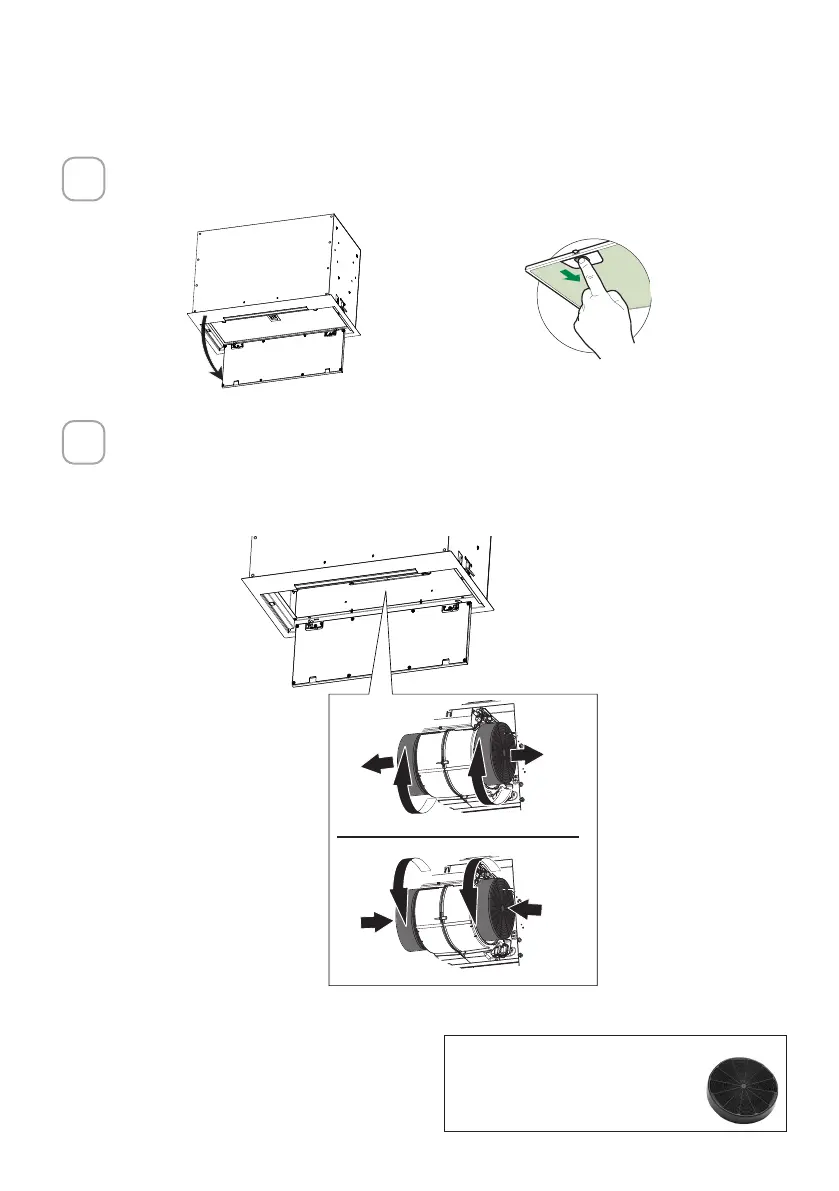

Abra el panel tirando de él hacia abajo. Retire el ltro para grasa, empujan-
do la tapa hacia la parte trasera de la unidad mientras tira hacia abajo.
Conecte cada filtro de carbón a la rejilla negra de cada lado del soplador.
Pulse firmemente el filtro de carbón hacia la rejilla negra del lateral del
ventilador y gire el filtro hacia la derecha (hacia la parte delantera del
extractor de inserción) hasta que se quede fijo en su posición. Gire hacia la
izquierda (hacia la parte trasera del extractor de inserción) para quitarlo.
Accesorio de filtro de carbón
activado requerido - sku sku
#FILTER1 o #FILTER1LL2
PARA LA OPCIÓN DE RECIRCULACIÓN SIN CONDUCTOS
1
2
EN
7
7
INSTALLATION
Fitting the Hood canopy
BEFORE FITTING THE HOOD TO THE WALL UNIT, PROCEED AS FOLLOWS:
• Disconnect the wires to the Commands at the connectors.
• Disconnect the wires to the Light at the con-
nectors.
• The Hood can be installed directly on the
underside of
the wall unit (Minimum 650 mm
from the Cooker Hob).
• Create an opening in the bottom of the wall unit,
as shown.
• Insert the hood until the side supports snap into
place.
• Fasten using the 10 screws 12a provided.
• Lock in position by tightening the screws Vf from
underneath the hood.
• Open the suction panel by turning the specific knob.
• Disconnect the panel from the hood canopy by sliding the
fixing pin lever.
• Remove grease filters.
• Screw the Frame into place
using the 6 scr
ews 12f, re-
connect the wires to the
Commands and Light, re-
place the metal grease filter
and the Panel.
260
13
495 - 675
W
W
