Facnor FD110 - Fitting the Reefing Line;Webbing; Fitting the 1 St Lead Block

Facnor
–
FlatDeck furlin
g
& reefin
g
systems
–
Installation manual

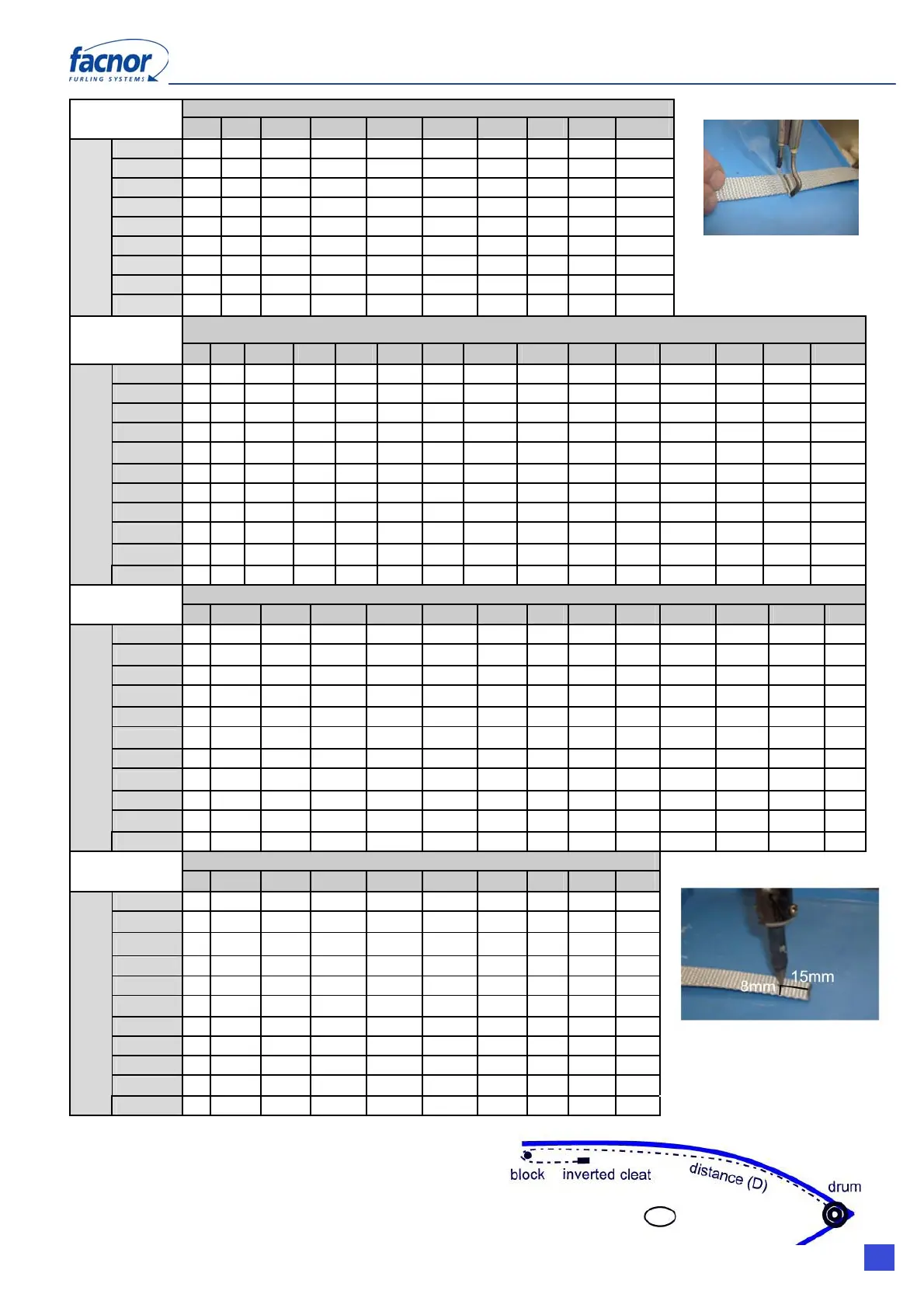

Distance D from the drum to cleat in m (webbing running on the deck) Lgth L webbing
(m)
FD110
3,5 4 4,5 5 5,5 6 6,5 7 7,5
8
12 - 4,6 6,3 7,2 7,2 7,2 7,2 7,2 7,2 7,2
13 - - 5,4 6,7 7,2 7,2 7,2 7,2 7,2 7,2
14 - - 4,6 5,84 7,2 7,2 7,2 7,2 7,2 7,2
15 - - - 5,42 6,7 7,2 7,2 7,2 7,2 7,2
16 - - - - 5,8 7,2 7,2 7,2 7,2 7,2
17 - - - - - 6,7 7,2 7,2 7,2 7,2
18 - - - - - - 7,2 7,2 7,2 7,2
19 - - - - - - 6,7 7,2 7,2 7,2
« X+1 » or « X+2 »* turns
to roll in the sail
20
- - - - - - - 7,2 7,2 7,2
Distance D from the drum to cleat in m (webbing running on the deck)
Lgth L webbing
FD19/230-
4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 10,5 11
12 - 4,7 6,5 8,5 10,6 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0
13 - - 5, 6 7 9,0 10,6 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0
14 - - - 6 7,5 9,5 11,2 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0
15 - - - - 6,5 8,0 9,5 11,2 13,0 13,0 13,0 13,0 13,0 13,0 13,0
16
- - - - - 7.0 8,5 10,1 11,8 13,0 13,0 13,0 13,0 13,0 13,0
17 - - - - - - 7,5 9,0 10,6 11,8 13,0 13,0 13,0 13,0 13,0
18 - - - - - - - 8,0 9,5 10,6 13,0 13,0 13,0 13,0 13,0
19 - - - - - - - - 8,5 9,5 11,2 13,0 13,0 13,0 13,0
20
- - - - - - - - - 9,0 10,1 11,2 13,0 13,0 13,0
21
- - - - - - - - - - 9,5 10,6 11,8 13,0 13,0
« X+1 » ou « X+2 »* turns
to roll in the sail
22 - - - - - - - - - - - 10,1 11,2 13,0 13,0
Distance D entre enrouleur et taquet en m (cheminement sangle sur pont))
Lgth L webbing
(m)
FD310
5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 10,5 11 11,5
12 - 6,5 8,7 11,0 13,5 15,5 18,3 21,3 21,3 21,3 21,3 21,3 21,3 21,3
13
- - 7,0 9,2 11,0 13,5 15,5 18,3 20,5 21,3 21,3 21,3 21,3 21,3
14 - - - 7,6 9,2 11,0 13,5 15,5 17,6 19,8 21,3 21,3 21,3 21,3
15
- - - - 8,1 9,8 11,6 13,5 15,5 17,6 19,8 21,3 21,3 21,3
16 - - - - - 8,1 9,8 11,6 13,5 15,5 16,9 19,0 21,3 21,3
17
- - - - - - 8,7 10,4 11,6 13,5 15,5 16,9 19,2 21,3
18 - - - - - - - 9,2 10,4 12,2 13,5 15,5 16,9 19,0
19
- - - - - - - - 9,2 11,0 12,2 13,5 15,5 16,9
20 - - - - - - - - - 9,8 11,0 12,2 14,1 15,5
21
- - - - - - - - - - - 11,6 12,8 14,1
« X+1 » ou « X+2 »* turns
to roll in the sail
22 - - - - - - - - - - - - 11,6 12,8
Distance D entre enrouleur et taquet en m (cheminement sangle sur pont))
Lgth L webbing
(m)
FD310
12 12,5 13 13,5 14 14,5
12 - 21,3 21,3 21,3 21,3 21,3 21,3
13
- 21,3 21,3 21,3 21,3 21,3 21,3
14
- 21,3 21,3 21,3 21,3 21,3 21,3
15
- 21,3 21,3 21,3 21,3 21,3 21,3
16 - 21,3 21,3 21,3 21,3 21,3 21,3
17
- 21,3 21,3 21,3 21,3 21,3 21,3
18 - 20,5 21,3 21,3 21,3 21,3 21,3
19 - 19,0 20,5 21,3 21,3 21,3 21,3
20 - 16,9 18,3 20,5 21,3 21,3 21,3
21
- 15,5 16,9 18,3 20,5 21,3 21,3 - -
« X+1 » ou « X+2 »* turns
to roll in the sail
22 - 14,1 15,5 16,9 18,3 19,8 21,3 - -
*add one turn in order to secure the furling or 2 turns if the sail is new
If the length of the webbing (L) match to an empty
box in one of these charts above, then the furling line
must run longer (distance D) by adding a block at the
back of the boat.
29
English
Cut the webbing
with a heat cutter.
Make a hole at mid-width
and at 1.5cm from the edge
with the sharp point of a
soldering.
