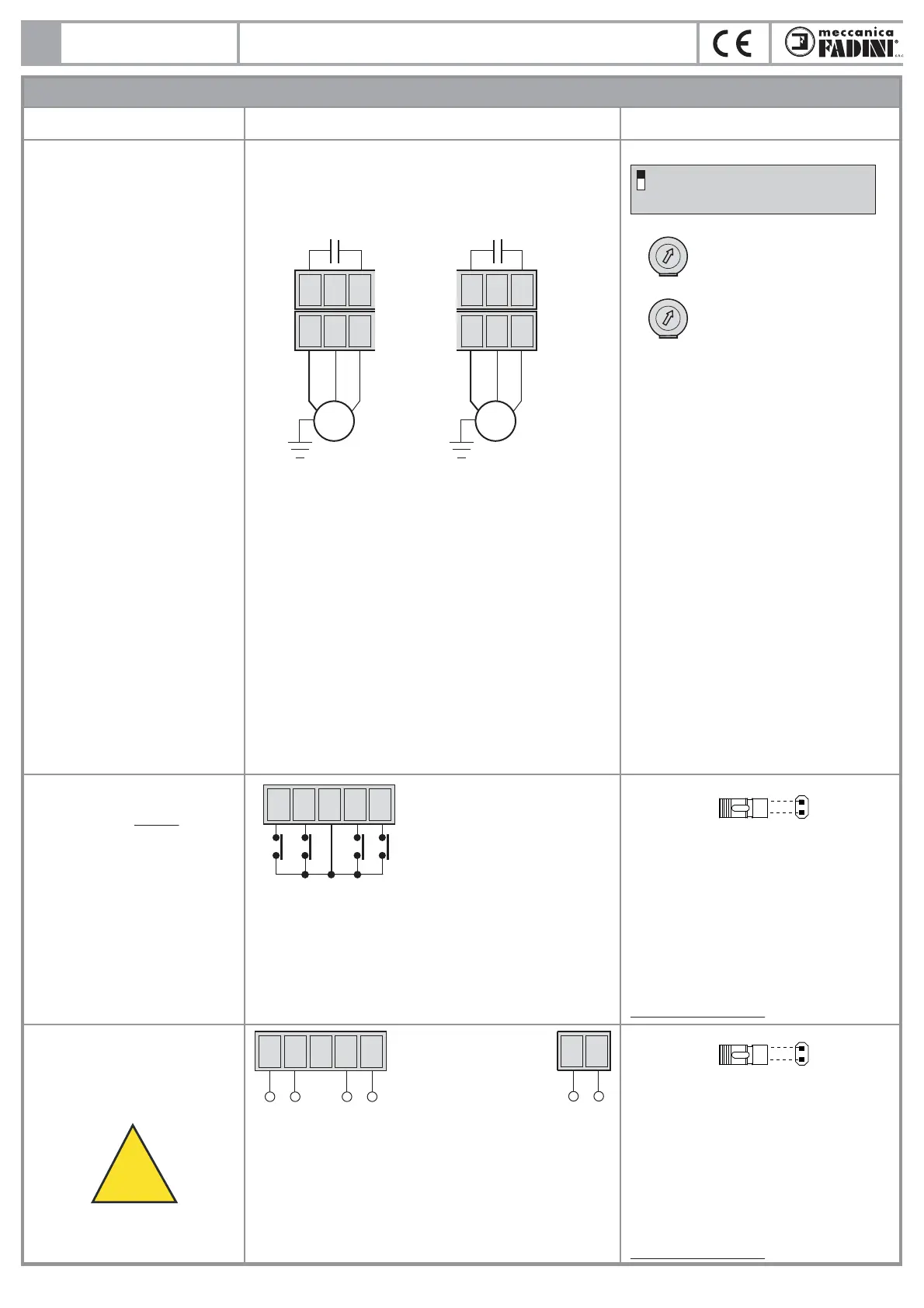

ELEKTRISCHE HOOGSPANNINGSAANSLUITINGEN
Accessoire Elektrische aansluitingen
Dip-switch en de LED signaleringen
voor de diverse functies
35
Motoren:
Standaard eindschakelaar:
Belangrijk: Tijdens de bekabeling wordt aanbevolen om een
enkele motor met de betreende eindschakelaars aan te sluiten
en de “fasering” van één paal tegelijk uit te voeren.
16 17 18
A B
M1
EMEENSCH.
MOTOR M1
Paal nr. 1
Extra condensator
bijontbreken van “spurt”
voor Motor M1 met 20 µF
19 20 21
A B
M2
EMEENSCH.
MOTOR M2
Paal nr. 2
Extra condensator
bijontbreken van “spurt”
voor Motor M2 met 20 µF
ON: Max werktijd 90 s
OFF: Max werktijd 18 s
DIP-SWITCH N° 12:
12
-
+
T1 WERKTIJD
1 s - 22 s
-
+
T2 PAUZESTIJD
1 s - 180 s
• serie Talos - Talos M30
• serie Coral - Vigilo met LED
• Strabuc 930 Opinat
Met het ingestoken STRIP brugje (zoals in de
guur is aangegeven) controleert Elpro S20 met
een cyclustijd van 10 minuten of de
sluitingseindslagbegrenzers (zuil in opgeheven
stand) zich in de juiste positie bevinden; indien dit
niet het geval mocht zijn, zal alleen die motor
starten van de hinderingszuil die niet in de goede
positie staat, totdat de juiste gestegen positie is
bereikt.
11 12 13 14 15
EMEENSCH.
EINDSCHAKELAAR OPENEN
M1 (Paal verzonken)
EINDSCHAKELAAR SLUITEN
M1 (Paal uitgeschoven)
EINDSCHAKELAAR OPENEN
M2 (Paal verzonken)
EINDSCHAKELAAR SLUITEN
M2 (Paal uitgeschoven)
Nieuwe standaard hall-eect
eindschakelaars vanaf 2018
• serie Talos - Talos M30
Met het ingestoken STRIP brugje (zoals in de
guur is aangegeven) controleert Elpro S20 met
een cyclustijd van 10 minuten of de
sluitingseindslagbegrenzers (zuil in opgeheven
stand) zich in de juiste positie bevinden; indien dit
niet het geval mocht zijn, zal alleen die motor
starten van de hinderingszuil die niet in de goede
positie staat, totdat de juiste gestegen positie is
bereikt.
11 12 13 14 15
EINDSCHAKELAAR OPENEN M1 grijze kabel - witte draad
EINDSCHAKELAAR SLUITEN M1 blauwe kabel - witte draad EINDSCHAKELAAR OPENEN M2 grijze kabel - witte draad EINDSCHAKELAAR SLUITEN M2 blauwe kabel - witte draad
55 56
EINDSCHAKELAAR +24 Vdc blauwe en grijze kabels - bruine draden
EINDSCHAKELAAR GEAARD blauwe en grijze kabels - groene draden
+ -
!
N.B.: verlaat de eindschakelaars van
de motoren die niet vrij worden
gebruikt.
Steek ze niet over.
N.B.: verlaat de eindschakelaars van
de motoren die niet vrij worden
gebruikt.
Steek ze niet over.
NL
PROGRAMMEERINRICHTING VOOR MAX. 2 VERZINKBARE
PALEN MET OF ZONDER EINDSCHAKELAAR
Elpro S20
