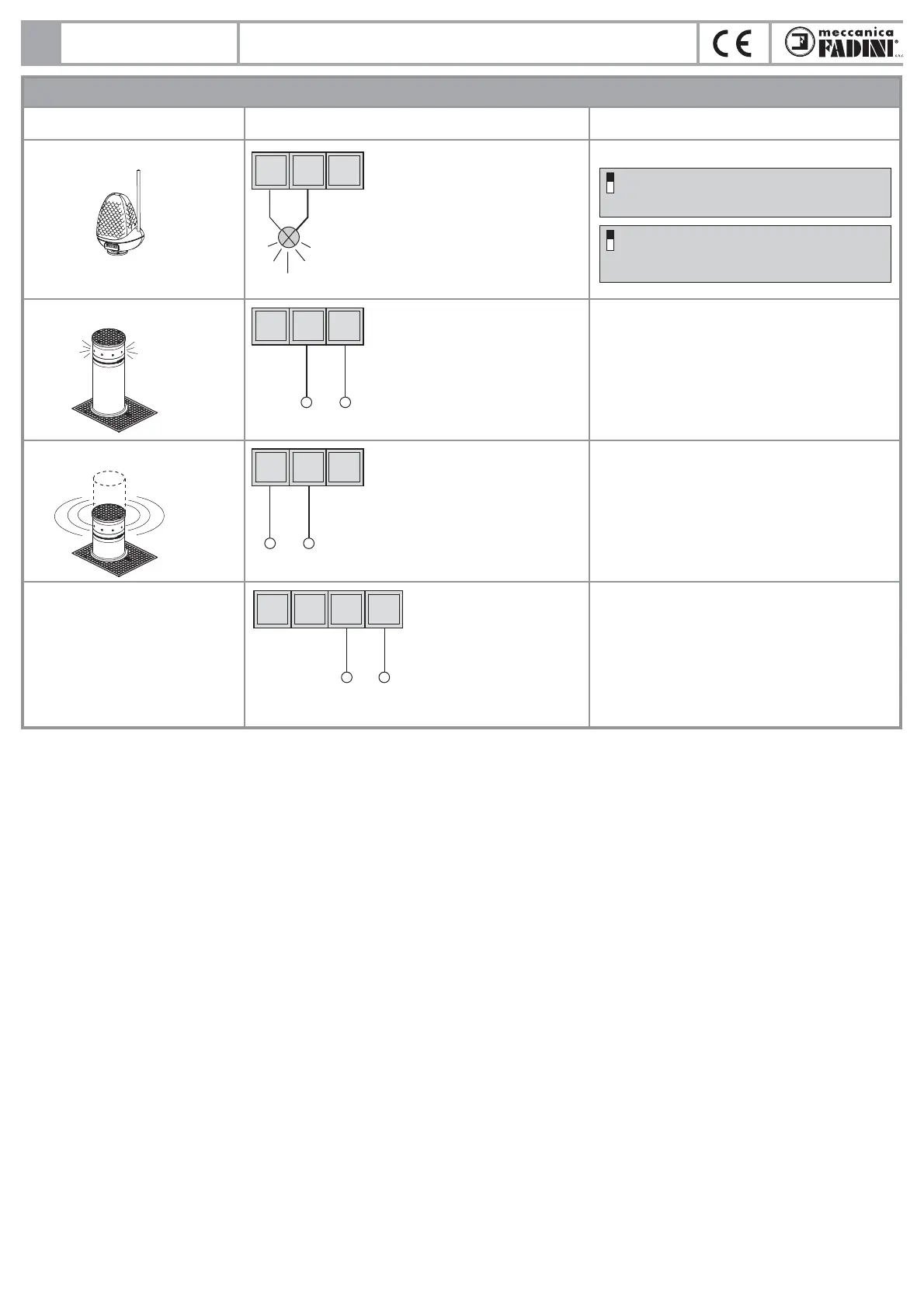

ELEKTRISCHE HOOGSPANNINGSAANSLUITINGEN
Accessoire Elektrische aansluitingen
Dip-switch en de LED signaleringen voor de diverse functies
36
Signaleringsleds:
Uitgang voor leds met
intermitterend licht die altijd
werken tijdens de op- en
neergaande beweging en tijdens de
pauze met uitgeschoven paal.
Ze gaan uit bij verzonken paal. Sluit
de Blauw-Gemeenschappelijke
draad en de Bruine draad van de
knipperlichtkabel van de paal aan.
Uitgang signaleringsled
230 V - 100 W max
BLAUWE
GEMEENSCH.
BRUIN
5251 53
Zoemer beweging:
Voeding van paneel:
Door de Blauw-
Gemeenschappelijke draad en de
Zwarte draad van de
knipperlichtkabel aan te sluiten,
wordt het geluidssignaal bij de op-
en neergaande beweging in de paal
geactiveerd.
Uitgang voor zoemer die beweging meldt
230 V - 100 W max
Voeding paneel
230 V ±10% 50 Hz eenfase
BLAUWE
GEMEENSCH.
ZWART
FASE
F N
NUL
5251 53
Voeding kaart
programmeerinrichting.
2322 24 25
Extern knipperlicht:
Zowel een extern knipperlicht als
leds met intermitterend licht die
alleen tijdens de op- en neergaande
beweging werken, kunnen
aangesloten worden.
De aan te sluiten kabel is de kabel
die als knipperlichtkabel is gemerkt.
l'apricancello
230 V - 100 W max
GEMEENSCH.
5251 53
ON: vooraf-knipperen
OFF: zonder vooraf-knipperen
DIP-SWITCH N° 4 en N° 10:
4
ON: knipperlicht geïnactiveerd tijdens de
pauze in automatisch
OFF: knippert tijdens de pauze in automatisch
10
NL
PROGRAMMEERINRICHTING VOOR MAX. 2 VERZINKBARE
PALEN MET OF ZONDER EINDSCHAKELAAR
Elpro S20
