INSTALACIÓN
Conexión de la placa a la
instalación eléctrica
Advertencia
La conexión a la instalación eléctrica sólo
puede ser realizada por un instalador cuali-
cado que cuente con los permisos oportunos.
Se prohíbe modicar o cambiar la instalación
eléctrica por cuenta propia.
La placa se fabrica para una alimentación con
corriente alterna monofásica (230V 1N~50Hz)
y está dotada de un cable de conexión de 3
x 4 mm
2
.
Advertencia
La instalación eléctrica a la que se conecte la
placa debe estar dotada de un interruptor de
seguridad que facilite el corte de la co- rriente
en casos de emergencia. La distancia entre
los contactos del interruptor de seguridad
debe ser como mínimo de 3 mm.
Antes de realizar la conexión del aparato a
la instalación eléctrica lea la información in-
cluida en la placa de datos y en el esquema
de conexión.
Advertencia. El instalador debe entregarle al
usuario el “certicado de conexión de la placa
a la instalación eléctrica” que se encuentra
en la garantía.
Cualquier otra forma de conexión de la pla- ca
distinta a la mostrada en el esquema puede
provocar su deterioro.

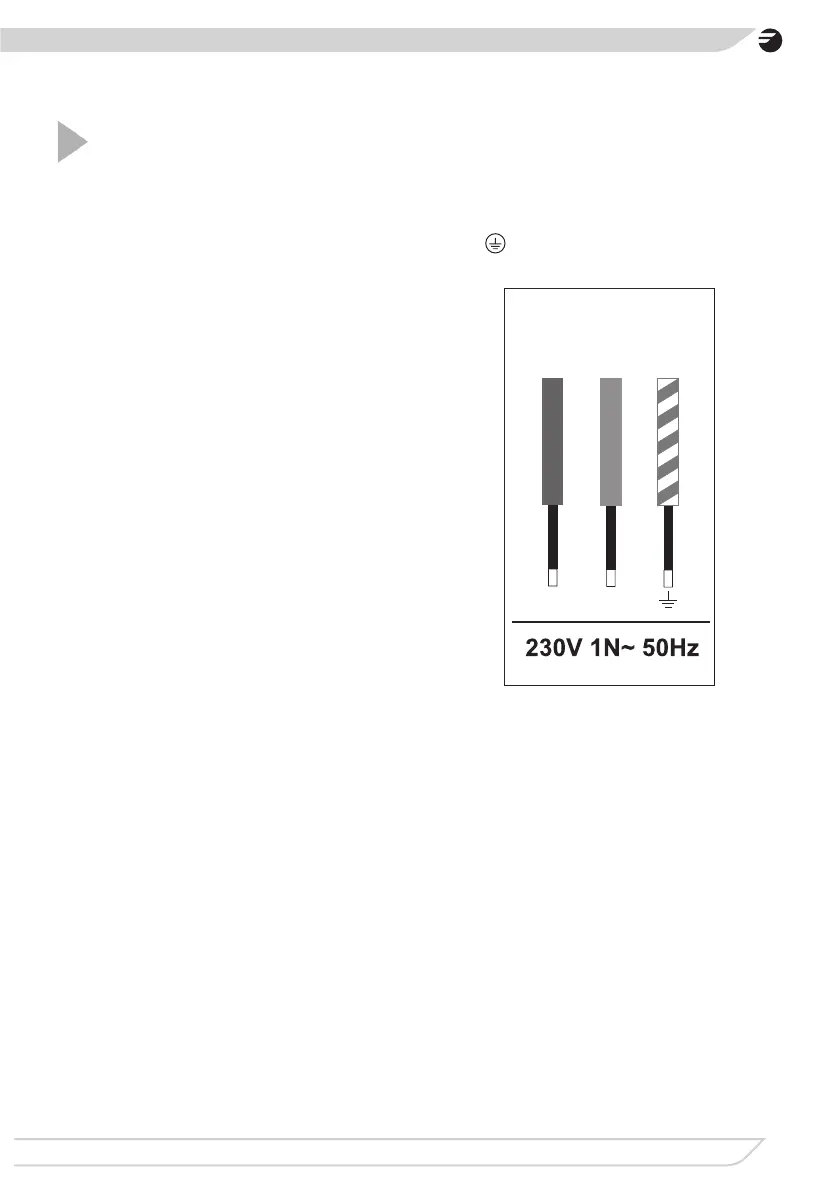

Esquema de conexiones posibles
Advertencia. Tensión de los elementos
calefactores: 230V.
Advertencia. En cada una de las conexiones
el cable de tierra debe conectarse con un
borne PE.
Cable de fase L: BN - marrón
Cable neutro N: BU - azul
Cable de tierra PE: GNYE - verde/amarillo
El circuito de alimentación de la toma debe
estar protegido con un fusible de 32A.
Se recomienda utilizar cable de conexión
H05VV-F, 3x 4mm
2
.
GNYE
N
BU
BN
L
Nota. Cuando el cable de alimentación esté
dañado, deberá ser sustituido por el fabrican-
te o reparado por un especialista o persona
cualicada para evitar cualquier peligro.
