HINWEIS: Der Wandler TR6000 ist für die Verwendung mit
einem TR-Rack-Bausatz ausgelegt. Physisch ist der Wandler
mit dem TT6000 (Gerät mit Klemmleiste)
identisch; jedoch ist die Klemmleiste nach hinten
gedreht. Nähere Angaben finden Sie in Abbildung 4.
“Außenabmessungen TR6000” auf Seite 1.
Im Lieferumfang des Modells T6000 ist ein Montagebausatz
16893 für DIN-Schienen enthalten. Nähere Angaben nden Sie
in Abbildung 7. Für die Installation des Geräts auf ein 2"-Rohr
gibt es einen Montagebausatz 19254-1 (siehe Abbildung 8).

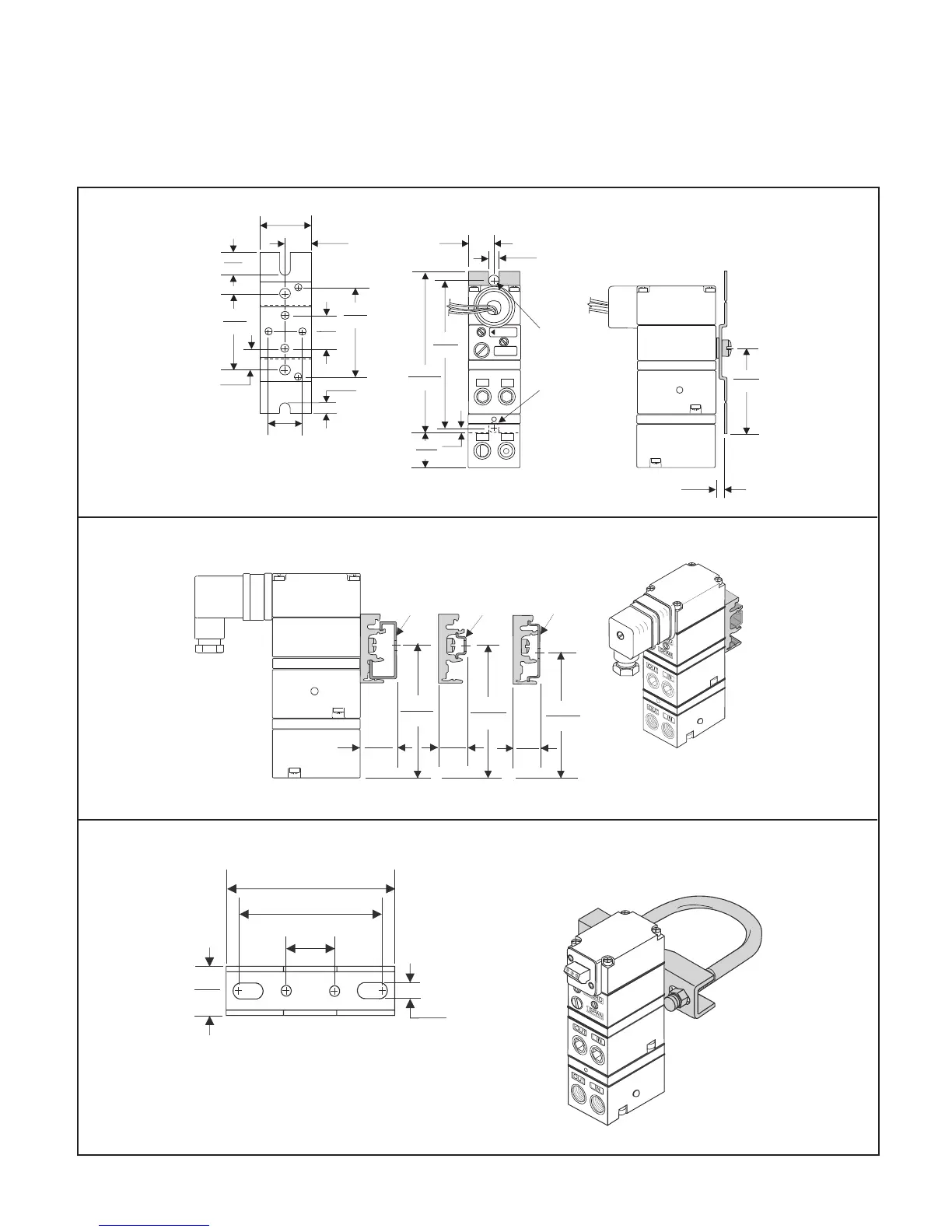

Abbildung 8. Montagebausatz 19254-1 (separat erhältlich)
Installation
Abbildung 7. Montagebausatz 16893 für DIN-Schiene (im Gerät enthalten)
Abbildung 6. Montagebausatz 16799-1 (im Gerät enthalten)
9/32
7.1
2 7/16
61.9
Mounting Kit 16799-1
Includes the following:
Two 10-32 x 5/16” Screws
Mounting Bracket Two 1/4” NPT Pipe Plugs
Two 7/16” Thick Spacers (not used on T6000)
17/64
6.6
5/8
15.9
1/8
3.0
1
25.4
3/4
19.1
2 1/4
57.2
2 7/8
73.2
1 1/2
38.1
1
25.4
9/32
7.1
3/8
9.5
3/4
19.0
4 1/2
114.3
4 55/64
123.4
1
25.7
Use two
1/4"-20
Screws for
Mounting
(not included
in mounting kit)
ZERO
SPAN
OUT
OUT
IN
IN
DIN
EN-50045
3 7/16
87.1
DIN
EN-50022
DIN
EN-50035
39/64
15.6
53/64
20.9
19/32
14.9
3 13/32
86.6
3 5/16
84.3
Din Rail
Mounting
Configuration
shown with
Model TD6000
& Din EN-50045
2" Pipe Mounting
Configuration
shown with
Model TT6000
1
25.4
2 21/32
67.6
3 1/2
88.9
Mounting Kit 19254-1
includes the following:
Mounting Bracket 2" Pipe Clamp
Two 10-32 x 5/16" Screws
11/32
8.6
1
25.4
Montagebausatz 16799-1
Beinhaltet folgendes:
Zwei Schrauben 10-32 x 5/16”
Montagehalterung • 2 Stück Stopfen mit ¼” NPT-Gewinde
2 Stück 7/16” dicke Abstandshalter (nicht für T6000 verwendbar)
Zur Montage müssen
zwei ¼”-20 Schrauben
verwendet werden (nicht
im Montagebausatz
enthalten)
Montagekonguration mit
DIN-Schiene mit dem Modell
TD6000 & DIN EN-50045
Konguration der 2“
Rohrmontage mit dem
Modell TT6000
Montagebausatz 19254-1
enthält folgendes:
Montagehalterung • 2" Rohrklammer
2 Stück Schrauben 10-32 x 5/16”
