Fairchild T6000 - Instalación

31
NOTA: Los transductores TR6000 están diseñados para
utilizarlos con el kit de bastidor TR. Sus características
físicas son idénticas a las de los transductores TT6000, con
la salvedad de que el bloque de terminales está girado hacia
la parte trasera. Para obtener más información, consulte
la gura 4, “Dimensiones generales de los transductores
TR6000”, en la página 2.
Los transductores T6000 se suministran con un kit de montaje
16893 para carril DIN. Para obtener más información, consulte
la gura 7. Existe un kit de montaje (19254-1) disponible
para instalar estas unidades en una tubería de 2" (consulte
la gura 8).

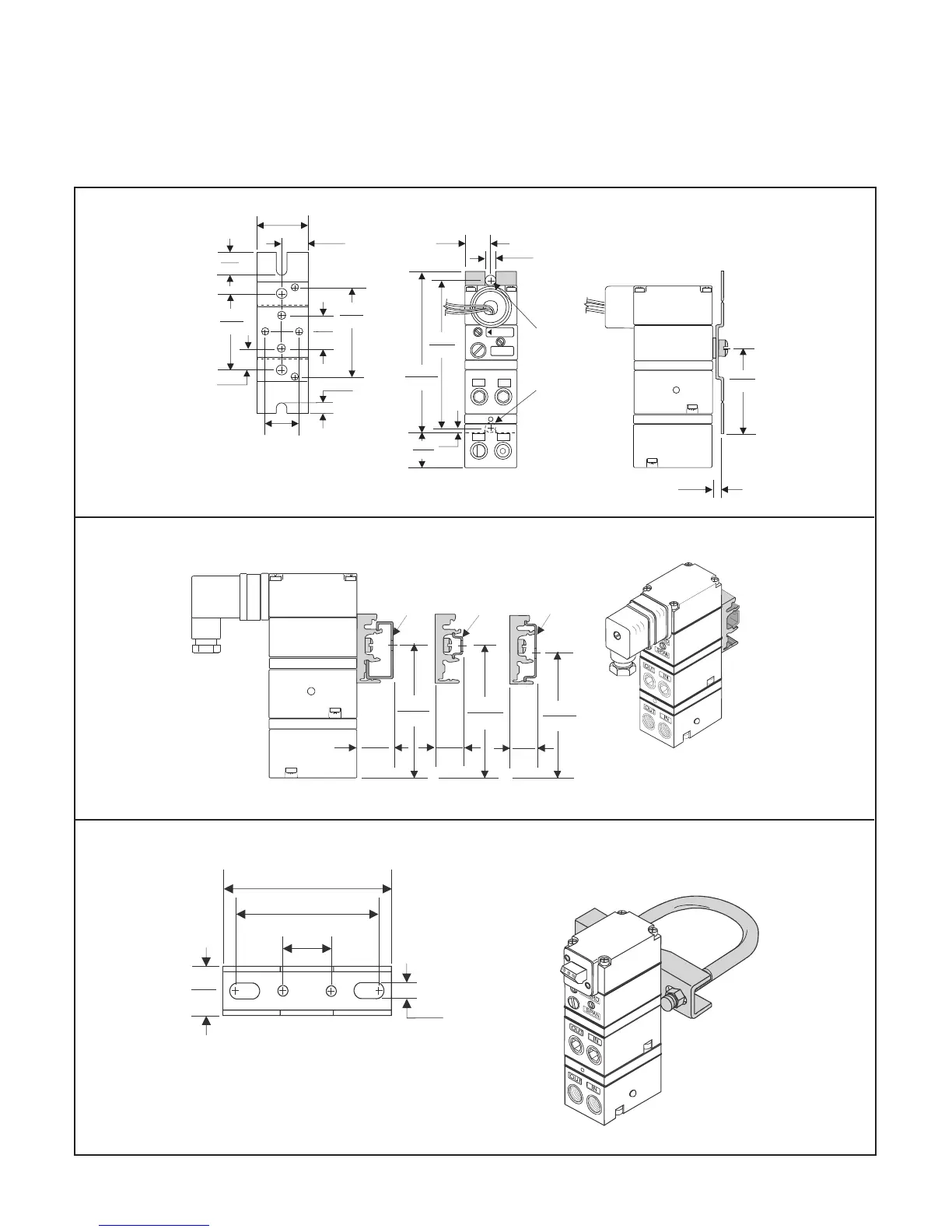

Figura 8. Kit de montaje 19254-1 (comercializado por separado)
Instalación
Figura 7. Kit de montaje 16893 para carril DIN (incluido con la unidad)
Figura 6. Kit de montaje 16799-1 (incluido con la unidad)
9/32
7.1
2 7/16
61.9
Mounting Kit 16799-1
Includes the following:
Two 10-32 x 5/16” Screws
Mounting Bracket Two 1/4” NPT Pipe Plugs
Two 7/16” Thick Spacers (not used on T6000)
17/64
6.6
5/8
15.9
1/8
3.0
1
25.4
3/4
19.1
2 1/4
57.2
2 7/8
73.2
1 1/2
38.1
1
25.4
9/32
7.1
3/8
9.5
3/4
19.0
4 1/2
114.3
4 55/64
123.4
1
25.7
Use two
1/4"-20
Screws for
Mounting
(not included
in mounting kit)
ZERO
SPAN
OUT
OUT
IN
IN
DIN
EN-50045
3 7/16
87.1
DIN
EN-50022
DIN
EN-50035
39/64
15.6
53/64
20.9
19/32
14.9
3 13/32
86.6
3 5/16
84.3
Din Rail
Mounting
Configuration
shown with
Model TD6000
& Din EN-50045
2" Pipe Mounting
Configuration
shown with
Model TT6000
1
25.4
2 21/32
67.6
3 1/2
88.9
Mounting Kit 19254-1
includes the following:
Mounting Bracket 2" Pipe Clamp
Two 10-32 x 5/16" Screws
11/32
8.6
1
25.4
Kit de montaje 16799-1
Incluye los elementos siguientes:
Dos tornillos 10-32 x 5/16"
Soporte de montaje • Dos tapones para tubería de ¼" NPT
Dos separadores gruesos de 7/16" (no se utilizan en los transductores T6000
Utilice dos tornillos de
¼"-20 para el montaje
(no se incluyen en el
kit de montaje)
Conguración de montaje en carril DIN
mostrada para el transductor
Conguración de montaje
en tubería de 2"
transductores T6000
El kit de montaje 19254-1
incluye los elementos siguientes:
Soporte de montaje • Abrazadera para tubería de 2"
Dos tornillos 10-32 x 5/16"
