Fro instalatéry a profesionály
- 13 -
※ Výše uvedené údaje podléhají změnám bez upozornění.
2.2.2. Instalace tepelného čerpadla.
Rám musí být upevněný šrouby (M10) k betonovému základu nebo držákům. Betonový
základ musí být pevný; držák musí být dostatečně pevný a chráněný proti korozi;
Tepelné čerpadlo vyžaduje oběhové čerpadlo (není součástí dodávky). Doporučený
průtok čerpadla: viz technické parametry, maximální výtlačná výška ≥10m
Při běžícím tepelném čerpadle vytéká na dně zkondenzovaná voda, dejte na to prosím
pozor. Kondenzační hadici (v příslušenství) zasuňte do otvoru a dobře upevněte, pak
hadici připojte k odtoku zkondenzované vody.
2.2.3. Elektrické připojení a ochranná zařízení a specifikace kabelů
Připojte k odpovídajícímu elektrickému napájení, napětí musí odpovídat jmenovitému
napětí zařízení.
Tepelné čerpadlo správně uzemněte.
Elektrické zapojení musí být provedeno profesionálním technikem podle schématu
elektrického zapojení.
Použijte jistič podle místních předpisů za proudový chránič ≤ 30mA.
Umístění silového a signálního kabelu musí být provedeno správně a nesmí se navzájem
ovlivňovat.

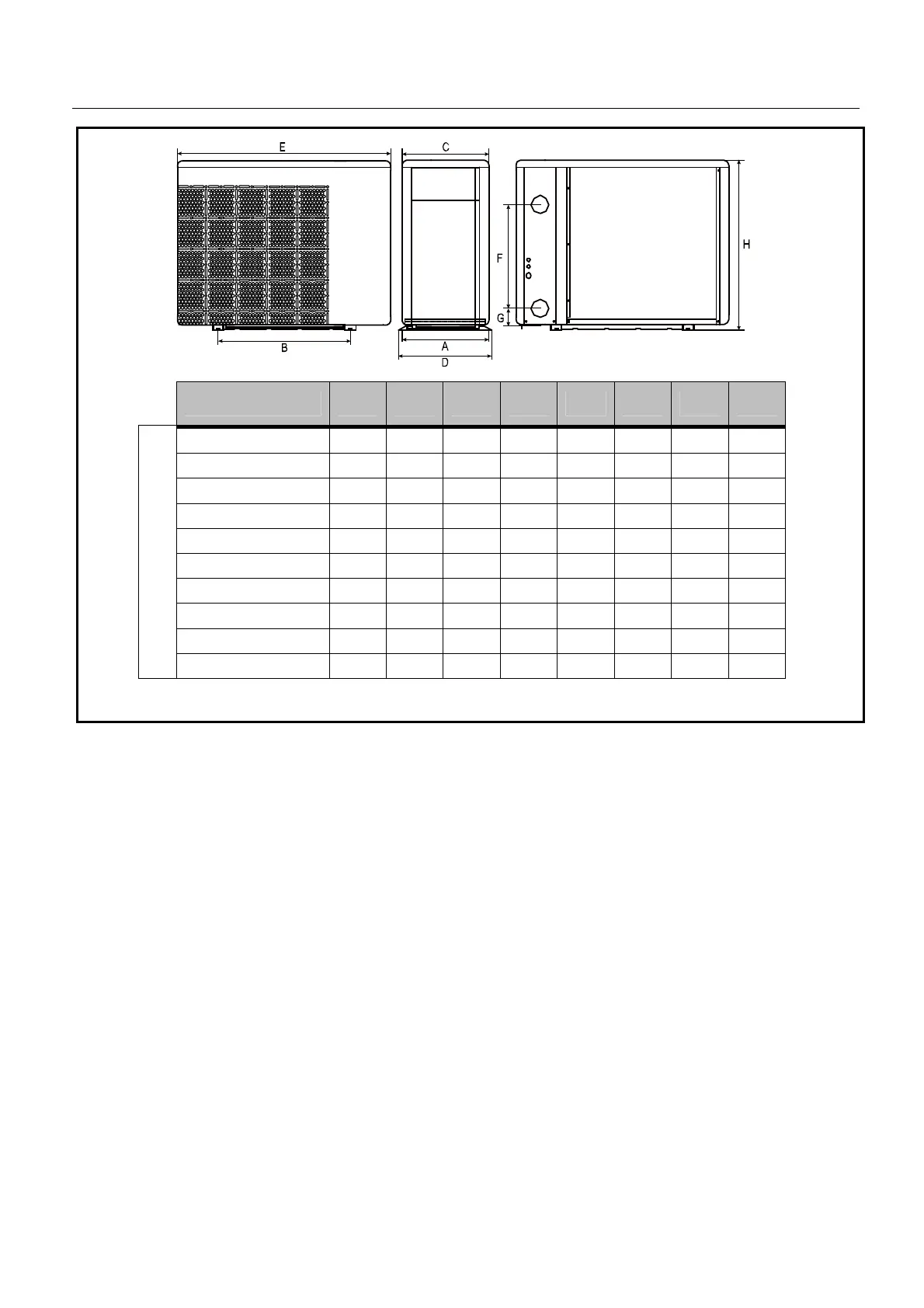

Rozměry =MM
A B C D E F G H
MODEL
IPHCR15 334 590 318 359 894 250 74 648
IPHCR20 334 590 318 359 894 250 74 648
IPHCR26 334 590 318 359 894 290 74 648
IPHCR33 334 590 318 359 954 280 74 648
IPHCR40 334 590 318 359 954 340 74 648
IPHCR45 404 590 388 429 954 390 74 648
IPHCR55 404 590 388 429 954 460 74 755
IPHCR70 404 720 388 429 1084
620 74 948
IPHCR70T 404 720 388 429 1084
620 74 948
IPHCR100T 514 790 498 539 1154
650 74 948
