1. Připojení napájecího kabelu
Poznámka: u modelu IPHCR15-33 otevřete pro elektrické připojení zadní panel. Postup je stejný jako výše.

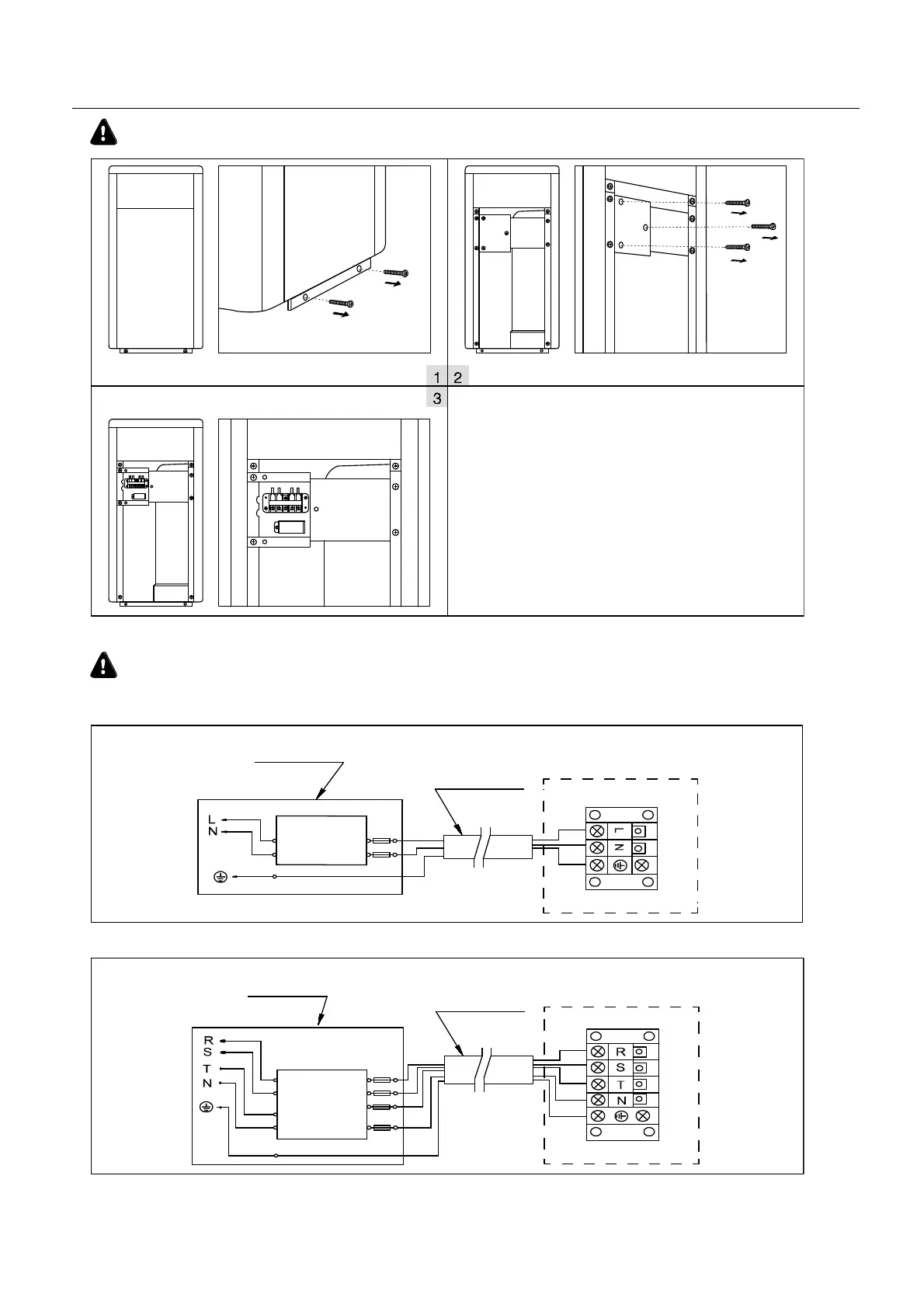

2. Schéma elektrického zapojení
Použijte křížový šroubovák pro povolení
2 šroubů na spodní straně pravého panelu.
Uvolněte spodní polovinu panelu.
Odšroubujte 3 šrouby na krytu elektrické
skříně.
Svorky připojte podle schématu
A. Pro elektrické napájení: 230V 50Hz
Místní rozvodná skříň (není součástí balení)
Silový kabel
Elektrické
napájení
400V 50Hz
Jistič
Místní rozvodná skříň (není součástí balení)
Silový kabel
Svorkovnice tepelného čerpadla
Elektrické
napájení
230V 50Hz
Jistič
B. Pro elektrické napájení: 400V
Uzemnění
Uzemnění
Pojistka
Pojistka
Svorkovnice tepelného čerpadla
