apparecchio sso non provvisto di cavo di alimentazione e di spina, o di altro

dispositivo che assicuri la disconnessione dalla rete, con una distanza di aper-

tura dei contatti che consenta la disconnessione completa nelle condizioni

della categoria di sovratensione III.

Tali dispositivi di disconnessione devono essere previsti nella rete di alimen-

tazione conformemente alle regole di installazione.

Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.

Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non ven-

gano rispettate.

SCARICO FUMI

CAPPA AD EVACUAZIONE ESTERNA ASPIRANTE

In questa versione, fumi e vapori vengono convogliati verso

l'esterno attraverso il tubo di scarico.

A tal ne, il raccordo d'uscita della cappa, deve essere collega-

to tramite un tubo, ad un'uscita esterna.

Il tubo d'uscita deve avere:

• un diametro non inferiore a quello di raccordo della cappa.

• una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per

evitare che la condensa reuisca nel motore.

• il numero minimo indispensabile di curve.

• la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la

capacità aspirante della cappa.

E' necessario isolare la tubazione se passa attraverso ambienti freddi.

Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presen-

te in presenza di motori con 800m3/h o superiori.

Deviazione per la Germania:

quando la cappa da cucina e apparecchi alimentati con energia diversa da quella

elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve

superare i 4 Pa (4 x 10-5 bar).

CAPPA A RICICLO INTERNO FILTRANTE

In questa versione l’aria passa attraverso i ltri al carbone attivo

per essere puricata e riciclata nell’ambiente.

Controllare che i ltri al carbone attivo siano montati sulla cap-

pa, in caso negativo applicarli come indicato nelle istruzioni

di montaggio.

In questa versione valvola di non ritorno non deve essere montata: ri-

muoverla se presente sul raccordo di uscita aria del motore.

ISTRUZIONI DI MONTAGGIO

parte riservata solo a personale qualicato

La cappa ha la possibilità di essere installata in varie congurazio-

ni.

Le fasi di montaggio generiche valgono per tutte le installazioni;

seguire invece dove specicato le fasi corrispondenti all’installa-

zione desiderata.

FUNZIONAMENTO

QUANDO ACCENDERE LA CAPPA?

Accendere la cappa almeno un minuto prima di iniziare a cucinare per convo-

gliare fumi e vapori verso la supercie di aspirazione.

Al termine della cottura lasciare in funzione la cappa no a completa aspirazione

di tutti i vapori e odori: con la funzione Timer, è possibile impostare l'autospegni-

mento della cappa dopo 15 minuti di funzionamento.

QUALE VELOCITÀ SCEGLIERE?

I velocità: mantiene l’aria pulita con bassi consumi di energia elettrica.

II velocità: condizioni normali di utilizzo.

III velocità: presenza di forti odori e vapori.

IV velocità: rapidi smaltimenti di odori e vapori.

QUANDO LAVARE O CAMBIARE I FILTRI?

I ltri metallici devono essere lavati ogni 30 ore di utilizzo.

I ltri carbone attivo, vanno sostituiti ogni 3-4 mesi a seconda dell’utilizzo della

cappa.

Per ulteriori dettagli vedere cap “MANUTENZIONE”.

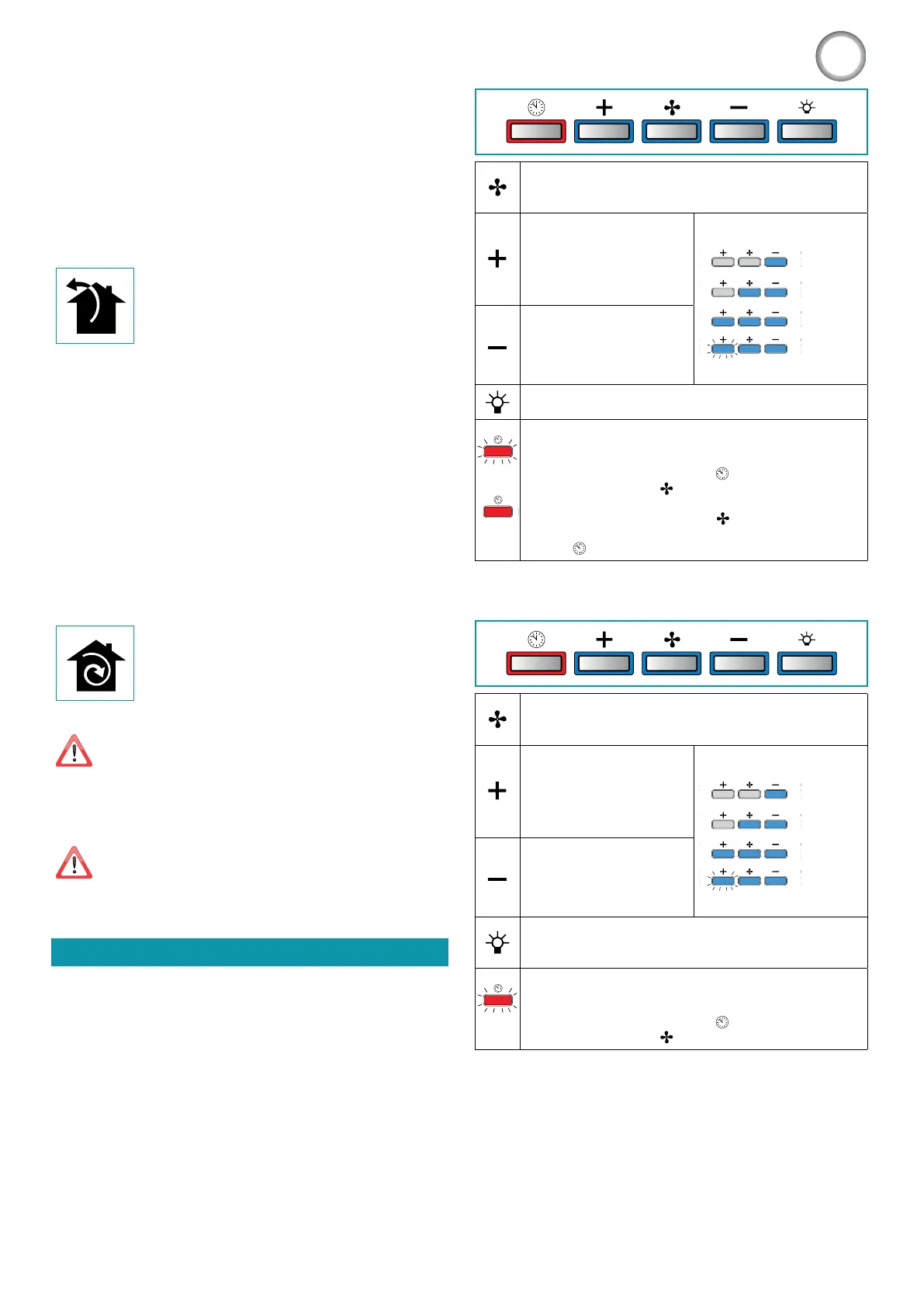

PULSANTIERA ELETTRONICA

800

Motore ON/OFF

All’avvio, la velocità è quella memorizzata al precedente spegnimen-

to.

Incremento velocità da 1 a 4

Velocità 4 è attiva solo per alcuni

minuti, poi si attiva velocità 3.

Le velocità sono segnalate dai

led presenti nei tasti:

Velocità 1

Velocità 2

Velocità 3

Velocità 4

(led "+" lampeggiante)

Riduzione velocità da 4 a 1

Accensione / spegnimento luce

TIMER (Led rosso lampeggiante)

Autospegnimento dopo 15min.

La funzione si disattiva (Led rosso spento) se:

- Si preme un'altra volta il tasto TIMER (

- Si preme il tasto ON/OFF (

ALLARME FILTRI (Led rosso sso con (

) o)

Manutenzione ltri antigrasso dopo circa 30 ore di utilizzo.

Premere (

) per 3 secondi per azzerare il contatore.

PULSANTIERA ELETTRONICA (PLANE TOP)
