instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z
obowiązującymi przepisami;
gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamon-
towaniu okapu.
W przypadku:
urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki
typu znormalizowanego. Przewody powinny być podłączone w następu-
jący sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego
i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego
gniazda bezpieczeństwa.
urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub
innego przyrządu zapewniającego odłączenie od sieci i posiadającego od-
ległość rozwarcia styków, która umożliwia całkowite odłączenie w warun-
kach nadnapięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w sieci za-
silania, zgodnie z zasadami instalacji.
Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania
się do zasad dotyczących bezpieczeństwa.
ODPROWADZANIE DYMU
OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY
W tej wersji opary i dym są odprowadzane na zewnątrz przez
rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone
za pomocą rury do wylotu zewnętrznego.
Rura wylotowa powinna posiadać:
średnicę nie mniejszą od złącza okapu.
lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknię-
cia cofania skroplin do silnika.
ograniczoną do minimum liczbę zagięć.
minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejsze-
nia wydajności zasysania okapu.
Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją za-
izolować.
W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o
wydajności 800m
3
/h lub większej, występuje zawór zwrotny.
Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jedno-
cześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 ba-
rów).
OKAP Z RECYRKULACWEWNĘTRZNĄ FILTRUJĄCY
W tej wersji powietrze przepływa przez ltry z węglem aktyw-
nym w celu oczyszczenia i ponownego wprowadzenia do śro-
dowiska.
Należy sprawdzić, czy ltry na węgiel aktywny umieszczone
są na okapie, w przeciwnym razie należy je założyć zgodnie ze
wskazówkami w instrukcji montażu.
W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-
tować go, jeśli występuje na złączu wylotowym powietrza z silnika.
INSTRUKCJA MONTAŻU
część zastrzeżona wyłącznie dla personelu wykwalikowanego
Okap może być instalowany w różnych konguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich
typów instalacji, natomiast dla każdego rodzaju podkreślono spe-
cjalne operacje, jakie należy wykonać.
FUNKCJONOWANIE
KIEDY WŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elek-
trycznej.
II prędkość: normalne warunki użytkowania.
III prędkość: w przypadku obecności silnych zapachów i oparów.
IV prędkość: szybkie usuwanie zapachów i oparów.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od
częstotliwości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA”.

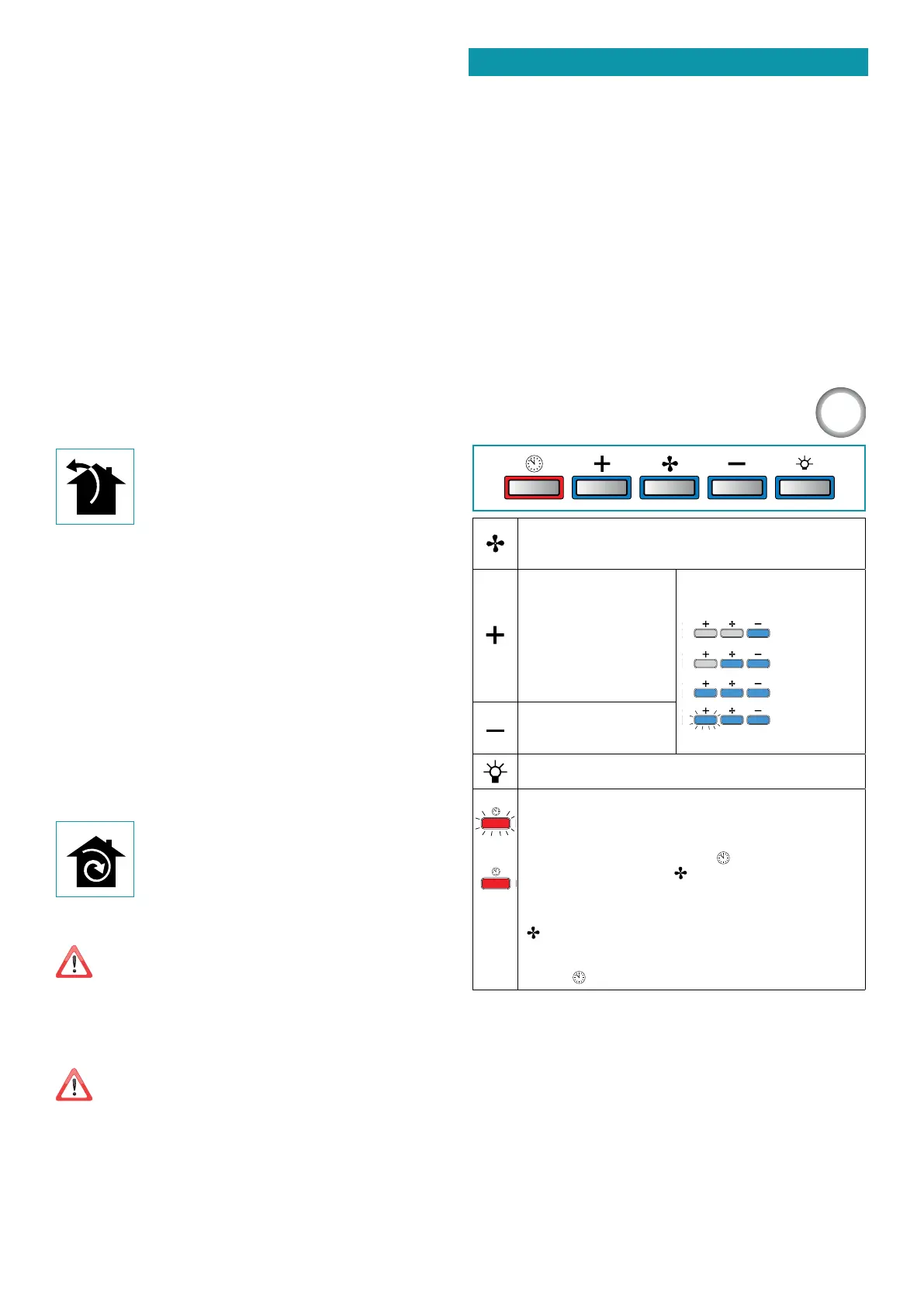

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH
800
m
3
/h
Silnik ON/OFF
Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w
chwili wyłączenia.
Zwiększenie prędkości od
1 do 4
Prędkość 4 jest aktywna tylko
przez kilka minut, po czym
uruchomiona zostaje pręd-
kość 3.
Prędkości sygnalizowane są przez
kontrolki LED znajdujące się na
przyciskach:
Prędkość 1
Prędkość 2
Prędkość 3
Prędkość 4
(LED „+” miga)
Zmniejszenie prędkości od
4 do 1
Włączenie/wyłączenie światła
TIMER (czerwona kontrolka LED miga)
Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED),
jeśli:
- ponownie wciśnie się przycisk TIMER (
),
- wciśnie się przycisk ON/OFF (
).
ALARM FILTRÓW
(
Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym
(
)
)
Konserwacja ltrów przeciwtłuszczowych po około 30 godzinach
ytkowania.
Naciskać ( ) przez 3 sekundy, aby wyzerować licznik.
