RØYKUTSLIPP

VENTILATORHETTE MED EKSTERNT AVTREKK SUGEVERSJON

I denne versjonen blir røyk og damp ledet ut i det fri gjennom

et avtrekksrør.

Til dette formålet, må ventilatorhettens utløpskopling kobles

med et rør til en ekstern utgang.

Utgangsrøret må ha:

• en diameter som ikke er mindre enn den for koplingen til ventilatorhetten.

• en svak helning nedover (fall) i de horisontale stykkene for å unngå at kondens

strømmer tilbake i motoren.

• minste nødvendige antall krumninger.

• minimum nødvendig lengde for å unngå vibrasjoner og reduksjon av ventila-

torens sugekapasitet.

Det er nødvendig å isolere rørene som passerer gjennom kalde miljøer.

For å unngå retur av luft fra utsiden, nnes en tilbakeslagsventil ved bruk av

motorer med 800m

/h eller mer.

Avvik for Tyskland:

når kjøkkenhetten og apparater forsynt med energi som er ulik fra den elektriske er i

funksjon samtidig, må det negative trykket i lokalet ikke overstige 4 Pa (4 x 10-5 bar).

VENTILATORHETTE MED INTERN SIRKULASJON FILTERVERSJON

I denne versjonen passerer luften gjennom ltre med aktivt kull

for å bli renset og resirkulert i miljøet.

Kontrollere at ltrene med aktivt kull er monterte på ventila-

torhetten, i motsatt fall, sett disse på som angitt i montasjean-

visningene.

I denne versjonen skal ikke tilbakeslagsventilen monteres: ern denne

hvis den er til stede på luftutløpskoplingen til motoren.

MONTERINGSANVISNINGER

avsnitt forbeholdt kvalisert personell

Ventilatorhetten kan installeres i ulike kongurasjoner.

De generelle monteringsfasene gjelder for alle installasjoner; følg

imidlertid der det er spesisert, fasene som svarer til ønsket instal-

lasjon.

FUNKSJON

NÅR SKAL DU SLÅ PÅ VENTILATORHETTEN?

Slå på ventilatorhetten minst ett minutt før matlagingen startes, for å lede bort

røyk og damp mot utsugingsaten.

Etter endt matlaging la ventilatorhetten være i drift helt til all damp og lukt er full-

stendig sugd opp: med timer-funksjonen, er det er mulig å stille inn automatisk

slukking av ventilatorhetten etter 15 minutters drift.

HVILKEN HASTIGHET SKAL MAN VELGE?

I hastighet: holder luften ren med lavt strømforbruk.

II hastighet: normale bruksforhold.

III hastighet: ved sterk lukt og damp.

IV hastighet: rask erning av lukt og damp.

NÅR SKAL FILTRENE RENGJØRES ELLER SKIFTES UT?

Metallltrene må vaskes hver 30. brukstime.

Filtrene med aktivt kull, skal skiftes ut hver 3.-4. måned avhengig av bruken av

ventilatoren.

For ere detaljer se kap “VEDLIKEHOLD”.

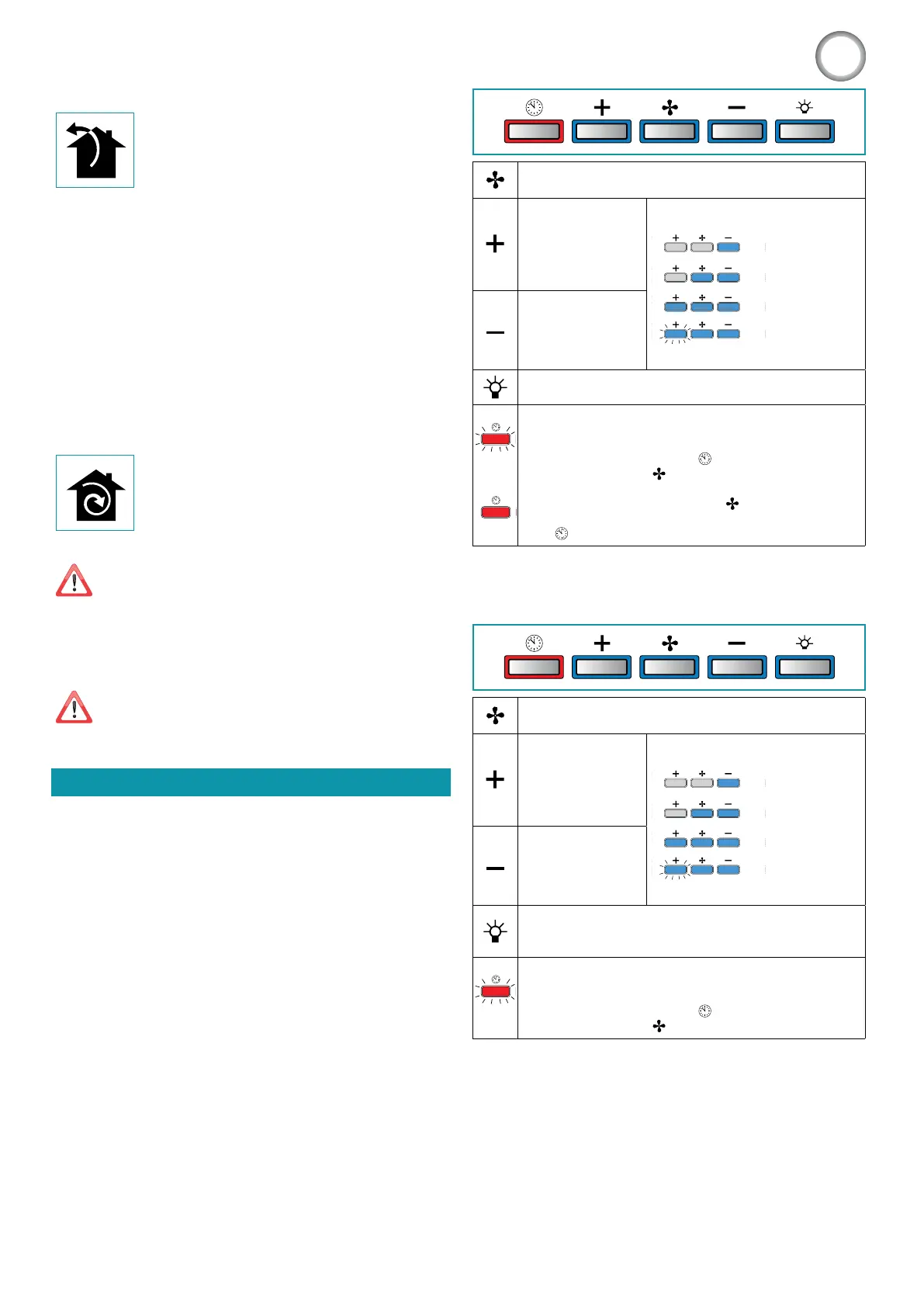

ELEKTRONISK BETJENINGSPANEL

800

Motor ON/OFF

Ved start er hastigheten den som ble lagret ved forrige slukking.

Økning av hastighet

fra 1 til 4

Hastighet 4 er aktiv kun

i noen minutter, så akti-

veres hastighet 3.

Hastighetene signaliseres av led-lampene

på tastene:

Hastighet 1

Hastighet 2

Hastighet 3

Hastighet 4

(led-lampe "+" blinker)

Reduksjon av hastig-

het fra 4 til 1

Tenning / slukking av lys

TIMER (Rød blinkende led-lampe)

Automatisk slukking etter 15min.

Funksjonen deaktiveres (Rød led-lampe slukket) hvis:

- Trykk en gang til på TIMER-tasten (

- Trykk på tasten ON/OFF (

FILTERALARM (Rødt LED lyser fast med (

) av)

Vedlikehold av fettltrene etter ca. 30 brukstimer.

Trykk (

) i 3 sekunder for å nullstille telleren.

ELEKTRONISK BETJENINGSPANEL (PLANE TOP)
